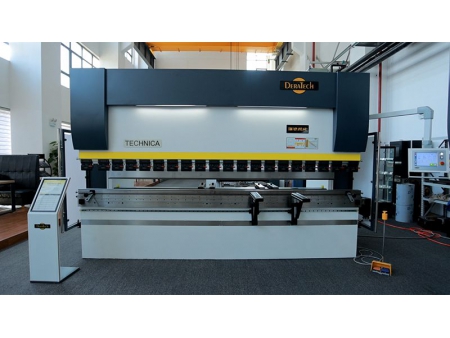

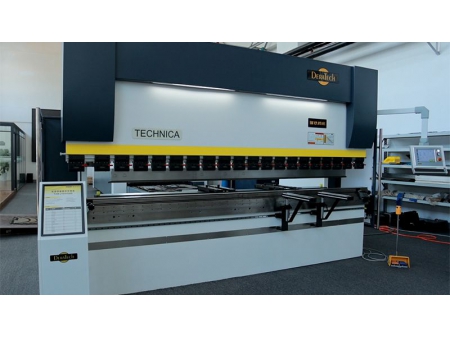

Máy Chấn Tôn Thủy Lực CNC

Tải về

Trang web: https://rt-machinetools.vn/1-5-cnc-hydraulic-press-brake.html

Máy chấn kim loại tấm

Dòng TAM-S

Máy chấn kim loại tấm

Dòng TAM-S

Dòng máy chấn thủy lực CNC TAM-S được trang bị thiết bị kẹp nhanh chính xác cao và hệ thống lùi ổn định. Điều này giảm đáng kể cường độ lao động, cải thiện hiệu quả sản xuất và đảm bảo độ chính xác uốn cao. Ngoài ra, máy chấn này áp dụng hệ thống thủy lực tích hợp từ thương hiệu Đức uy tín, giảm tỷ lệ hỏng hóc.

Ứng Dụng

Chấn tấm
Sản xuất linh kiện máy móc
Quy trình sản xuất ô tô
Sản xuất linh kiện điện tử
Quy trình sản xuất đồ nội thất
Uốn ống thép

Thông Số

(công suất: từ 80 đến 320 tấn)

Model	Lực (kN)	A	B	C	D	E	Công suất chính (kW)	Thể tích dầu (L)	Hành trình trục X (mm)	Hành trình trục R (mm)	Tốc độ tối đa (mm/s)			Kích thước (DRC) (mm)	Trọng lượng (kg)
Model	Lực (kN)	Chiều dài chấn tối đa (mm)	Khoảng cách trục đứng (mm)	Độ sâu họng (mm)	Hành trình xi-lanh (mm)	Chiều cao mở (mm)	Công suất chính (kW)	Thể tích dầu (L)	Hành trình trục X (mm)	Hành trình trục R (mm)	Tốc độ tiếp cận	Tốc độ làm việc	Tốc độ quay trở lại	Kích thước (DRC) (mm)	Trọng lượng (kg)
TAM-80/2500S	800	2500	2000	300	160	425	7.5	200	450	200	200	0-15	200	299014702410	6100
TAM-100/3200S	1000	3200	2700	400	200	475	12.4	200	450	200	220	0-15	180	370015502645	7800
TAM-110/2500S	1100	2500	2000	400	225	500	12.4	200	600	200	220	0-15	180	301016702720	7800
TAM-110/3200S	1100	3200	2700	400	225	500	12.4	200	600	200	220	0-15	180	371016702720	9000
TAM-110/4100S	1100	4100	3600	500	225	500	12.4	200	600	200	220	0-15	180	461017702720	10900
TAM-130/2500S	1300	2500	2000	400	225	500	12.4	200	600	200	200	0-15	160	301016702720	7800
TAM-130/3200S	1300	3200	2700	400	225	500	12.4	200	600	200	200	0-15	160	371016702720	9000
TAM-130/4100S	1300	4100	3600	500	225	500	12.4	200	600	200	200	0-15	160	461017702720	11300
TAM-130/5100S	1300	5100	4600	400	225	500	17.8	200	600	200	180	0-15	130	561018202960	15200
TAM-130/6100S	1300	6100	5600	400	225	500	17.8	200	600	200	180	0-15	130	661018203110	17700
TAM-170/2500S	1700	2500	2000	400	225	500	17.8	200	600	200	200	0-15	160	303016802720	8700
TAM-170/3200S	1700	3200	2700	400	225	500	17.8	200	600	200	200	0-15	160	373016802720	10100
TAM-170/4100S	1700	4100	3600	500	225	500	17.8	200	600	200	200	0-15	160	463017902720	12100
TAM-170/5100S	1700	5100	4600	400	225	500	17.8	200	600	200	160	0-15	110	563018002960	17000
TAM-170/6100S	1700	6100	5600	400	225	500	17.8	200	600	200	160	0-15	110	663018003160	20000
TAM-230/2500S	2300	2500	2000	420	225	500	21.4	400	600	200	140	0-13	150	304017002720	10500
TAM-230/3200S	2300	3200	2700	420	225	500	21.4	400	600	200	140	0-13	150	375017002720	11800
TAM-230/4100S	2300	4100	3600	420	225	500	21.4	400	600	200	140	0-13	150	465017002720	13700
TAM-230/5100S	2300	5100	4600	420	225	500	21.4	400	600	200	130	0-13	130	564018803060	18600
TAM-230/6100S	2300	6100	5600	420	225	500	21.4	400	600	200	130	0-13	130	664018803210	21600
TAM-250/2500S	2500	2500	2000	400	250	525	21.4	400	600	200	130	0-13	130	305019202975	11700
TAM-250/3200S	2500	3200	2700	400	250	525	21.4	460	600	200	130	0-13	130	375019202975	14000
TAM-250/4100S	2500	4100	3600	400	250	525	21.4	460	600	200	130	0-13	130	465019202975	16000
TAM-250/5100S	2500	5100	4600	400	250	525	21.4	460	600	200	120	0-13	110	565019203125	21200
TAM-250/6100S	2500	6100	5600	400	250	525	21.4	460	600	200	120	0-13	110	665019203325	24600
TAM-320/3200S	3200	3200	2700	400	300	575	25.2	460	600	200	100	0-13	110	393021103205	17700
TAM-320/4100S	3200	4100	3600	400	300	575	25.2	460	600	200	100	0-13	110	483021103205	20300
TAM-320/5100S	3200	5100	4600	400	300	575	25.2	460	600	200	90	0-13	90	583021503690	26100
TAM-320/6100S	3200	6100	5600	400	300	575	25.2	460	600	200	90	0-13	90	683021503855	30400

Chi Tiết

1. Kẹp Nhanh Tải và Dỡ Dọc Nhanh

  Được trang bị kẹp nhanh chính xác, công cụ có thể được lắp đặt và thay thế từ cả hai hướng dưới và bên của kẹp, giúp giảm thời gian thay đổi công cụ, cải thiện hiệu quả sản xuất và có khả năng chịu tải lớn hơn.
1. Cấu Trúc Lùi Ổn Định

  Cấu trúc ray dẫn hướng đôi đảm bảo độ chính xác vị trí tốt nhất. Thiết kế dừng nhiều cấp độ tăng phạm vi định vị.
1. Cấu Trúc Lùi Dễ Dàng

  Chuẩn cho mô hình 30-50 tấn
  Thiết kế cấu trúc độc đáo và mới lạ, thiết kế dừng nhiều cấp độ, phạm vi định vị mở rộng
1. Thiết Bị Bù Biến Dạng Cổ Họng

  Đảm bảo độ chính xác uốn và ngăn chặn hiệu quả sự can thiệp va chạm với phôi không đạt chuẩn qua hệ thống phát hiện.
1. Thiết Bị Bù Cơ Học

  Được điều khiển bởi hệ thống CNC để đảm bảo độ chính xác chấn luôn ổn định.
1. Công Cụ Chấn Chất Lượng Cao

  Tất cả được làm cứng nguyên khối để độ bền và hiệu suất sử dụng lâu dài.
1. Hệ Thống Thủy Lực Hiệu Suất Cao

  Được nhập khẩu từ Đức với đáp ứng tần suất cao hơn và tỷ lệ hỏng hóc thấp hơn, dẫn đến hoạt động máy mượt mà và nhanh hơn.
1. Bể Chứa Dầu Chống Dầu Đặc Biệt
1. Hệ thống CNC: Switzerland Cybelec CT12

  Màn hình cảm ứng 12 inch

Tuỳ chọn

Rèm Ánh Sáng Bảo Vệ Laser Italia
Thiết Bị Đo Độ Dày Tấm
Thiết Bị Giám Sát và Chỉnh Góc
Hệ Thống Lùi 4 Trục X-R-Z1-Z2
Hệ Thống Lùi 5 Trục X-R-Z1-Z2-X'
Hệ Thống Lùi 6 Trục X1-X2-R1-R2-Z1-Z2
Thay Thế Servo Của Khe Công Cụ
Hệ Thống Hỗ Trợ Chấn
Pallet Nâng Pneumatic
Thiết Bị Pallet Phía Sau Pneumatic
Lùi chải pneumatic phù hợp cho xử lý tấm kim loại mỏng.

Hệ thống CNC tùy chọn

ESA S640 Ý
ESA S860W Ý
Cybelec VT-19 Thuỵ Sĩ
Cybelec VT-15 Thuỵ Sĩ
