Máy Chấn Tôn Thuỷ Lực CNC 4 Trục
Tải về
Những cải tiến trong thiết kế của ACCURL® được phát triển từ nhiều năm kinh nghiệm và đã tạo ra dòng máy chấn thủy lực CNC Smart Fab Dòng B, cho phép gia công chấn nhanh hơn, độ trở về tốt hơn và hệ thống cữ chặn sau hiệu quả hơn. Máy chấn CNC ACCURL giúp bạn sản xuất hàng loạt các chi tiết có độ chính xác cao trong khi vẫn giảm chi phí trên mỗi sản phẩm.
Khả năng chấn mạnh hơn, nhanh hơn và sâu hơn
Dòng máy chấn thủy lực CNC Euro Pro Dòng B giúp người dùng tăng năng lực sản xuất và giảm thiểu thời gian dừng máy.
Đặc điểm
- Xi lanh được mạ crôm được gia công với độ chính xác 0,001 mm và piston được tôi cứng đặc biệt.
- Kẹp nguyên bản thân thiện với người dùng và được gia công chính xác cao.
- Tay đỡ phía trước có thể trượt dọc theo chiều dài máy và dễ dàng điều chỉnh.
- Hệ thống thủy lực Bosch-Rexroth nhỏ gọn, sản xuất theo tiêu chuẩn CE.
- Hai cảm biến quang ở hai bên cho bộ bảo vệ phía sau.
- Hệ thống kẹp dao nhanh.
- Thước đo quang học tuyến tính có độ nhạy đến ±0,01 mm.
- Bộ điều khiển CNC hỗ trợ gập ngược với các ngón gập có thể gập lại.
- Bộ điều khiển CNC DELEM DA58T đa chức năng và có thể lập trình cao cấp.
- Hệ thống điện SIEMENS/SCHNEIDER.
- Tự động tham chiếu các trục khi khởi động máy.
- Bộ bảo vệ bên hông tuân thủ tiêu chuẩn CE.
- Xi lanh đồng bộ đảm bảo kết quả chấn hoàn hảo với tỷ lệ lặp lại cực cao.
- Hệ thống cữ chặn sau 2 trục siêu bền (X=800 mm và R), độ lặp lại ±0,01 mm, di chuyển bằng thanh dẫn và trục vít me bi. Chiều dài chấn được điều khiển.
Thiết bị tiêu chuẩn
- Tay đỡ phía trước điều chỉnh chiều cao và trượt dọc thân máy.
- Bộ điều khiển CNC DELEM DA52s tích hợp phần mềm PC-Profile-T 2D.
- Hệ thống kẹp nhanh Promecam.
- Độ sâu họng máy 410 mm.
- Trục 4 1 CNC:
-Trục Y1, Y2 định vị thanh trượt chính xác.
-Trục X, R định vị cữ chặn sau điều khiển bằng động cơ servo.
-Trục R, Z1, Z2 điều chỉnh bằng tay.
-Hệ thống bù võng sóng điều khiển CNC. - 2 chốt chặn sau.
- Nắp bảo vệ cho xi lanh và thanh dầm trên.
- Dụng cụ trên và dưới được tôi cứng bề mặt bằng phương pháp xử lý đặc biệt.
- Hệ thống cữ chặn sau X=800 mm điều khiển bằng CNC.
- Bàn đạp chân sản xuất theo tiêu chuẩn CE, phù hợp cho cả chấn đơn và nhiều lần.
- 2 cảm biến quang lắp đối diện nhau bảo vệ phía sau.
- Hệ thống điện được điều chỉnh sẵn theo khu vực địa lý của khách hàng.
- Tủ điện có hệ thống làm mát, thiết kế đạt chuẩn CE, sử dụng thiết bị điện tự động hóa mang thương hiệu SIEMENS.
Thông Số Kỹ Thuật
| Model(SMART FAB) | B1560 | B2580 | B32110 | B32135 | B32175 | B40175 | B32220 | ||
| Lực chấn | KN | 600 | 800 | 1100 | 1350 | 1750 | 1750 | 2200 | |
| Chiều dài chấn | mm | 1500 | 2500 | 3200 | 3200 | 3200 | 4200 | 3200 | |
| Khoảng cách giữa các cột | mm | 1100 | 2060 | 2700 | 2700 | 2700 | 3700 | 2700 | |
| Khoảng hở | mm | 405 | 405 | 430 | 430 | 430 | 430 | 430 | |
| Hành trình trượt | mm | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
| Độ sâu họng | mm | 370 | 400 | 400 | 400 | 400 | 400 | 400 | |
| Chiều rộng bàn chấn | mm | 80 | 80 | 100 | 100 | 100 | 100 | 140 | |
| Tốc độ hạ xuống | mm/phút | 200 | 200 | 180 | 180 | 160 | 160 | 160 | |
| Tốc độ chấn | mm/phút | 8 | 8 | 10 | 10 | 10 | 10 | 10 | |
| Tốc độ trở về | mm/phút | 180 | 180 | 150 | 150 | 150 | 150 | 140 | |
| Hành trình cữ chặn sau | mm | 500 | 600 | 800 | 800 | 800 | 800 | 800 | |
| Kích thước ngoài | D | mm | 1825 | 2825 | 3500 | 3550 | 3500 | 4500 | 3500 |
| R | mm | 1650 | 1650 | 1650 | 1650 | 1650 | 1650 | 1730 | |
| C | mm | 2300 | 2350 | 2650 | 2700 | 2700 | 2750 | 2900 | |
| Trọng lượng | kg | 4600 | 5600 | 8000 | 9500 | 10000 | 12000 | 13200 | |
Người dùng có thể tiến hành chấn được các chi tiết dài hơn, sâu hơn với dòng SMART-FAB dòng B để cho ra kết quả tốt nhất.
Hình ảnh chi tiết

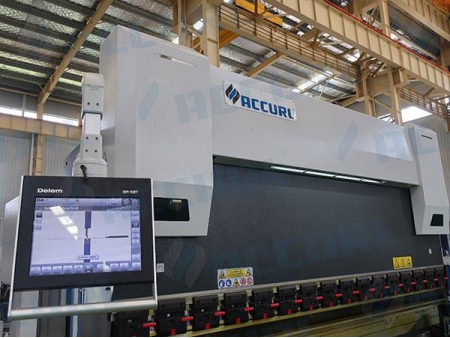

- Bộ điều khiển đồ họa DELEM DA58T 2D

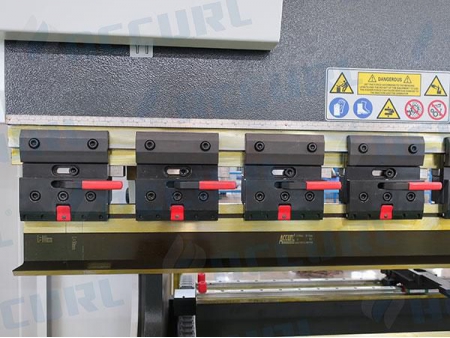

- Dao trên chia đoạn & dao dưới 4V theo tiêu chuẩn Châu Âu
- Hệ thống servo thủy lực
- Bộ phận bảo vệ an toàn phía sau (loại 4)
- Hệ thống bảo vệ bằng tia laser tại khu vực khuôn
