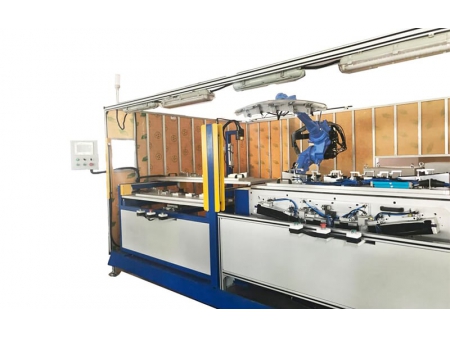

Hệ thống robot 6 trục bơm keo tự động

Tải về

Trang web: https://foamgasketmachine.vn/3-1-six-axis-robot-adhesive-dispensing-system.html

Buồng robot phân phối keo dành cho các ứng dụng dán làm kín

Là nhà sản xuất chuyên sâu về máy tạo gioăng bọt tại chỗ (FIPFG), chúng tôi đã phát triển robot bơm keo tự động có khả năng phân phối keo trên nhiều loại sản phẩm, đặc biệt phù hợp với các linh kiện có cấu tạo phức tạp.Hệ thống điều khiển của chúng tôi được tích hợp hoàn chỉnh với hệ thống robot sáu trục bơm keo, hỗ trợ vật liệu một thành phần, hai thành phần và đa thành phần với dải độ nhớt rộng, đảm bảo hiệu suất niêm kín và tạo gioăng tối ưu.

Lưu lượng sản xuất keo 0.3-5g/giây
Độ dày gioăng 5-30mm (dẫn đầu thị trường trong nước)
Tốc độ di chuyển 0-30 m/phút

Ứng dụng

Hệ thống robot sáu trục phân phối keo được ứng dụng rộng rãi trong các quy trình phân phối keo 3D cho linh kiện ô tô, sản phẩm lưu trữ năng lượng, thiết bị điện điện tử và nhiều loại sản phẩm có cấu tạo phức tạp khác.

Thông số

Hành trình làm việc (X/Y/Z)	2250×1250×200mm (tuỳ chỉnh)
Kích thước	2500×2200×2200mm (tuỳ chỉnh)
Tải trọng	1600kg
Công suất	3-4kW
Độ dày Gioăng	5-30mm (tuỳ chỉnh)
Tỷ lệ trộn	1:1-10:1
Lưu lượng phân phối	0.3-5 g/giây
Tốc độ làm việc	0-30 m/phút
Nhiệt độ làm việc	-15°C đến 35°C

Nổi bật

Robot tuyến tính với hệ thống điều khiển thông minh cho phép chuyển đổi linh hoạt giữa chế độ 2D và 3D.
Lập trình CNC đa trục giúp xử lý dễ dàng các linh kiện có hình dạng phức tạp.
Hệ thống lưu trữ tham số thông minh hỗ trợ chuyển động linh hoạt theo mọi quỹ đạo.
Tính năng kiểm tra mật độ gioăng bọt thông minh cho phép hiệu chỉnh chính xác độ cứng của gioăng và tương thích với nhiều thương hiệu vật liệu bọt khác nhau để đạt hiệu suất tối ưu.
Các cổng giao tiếp có thể tùy chỉnh theo yêu cầu vận hành.
Tương thích với hệ thống Industry 4.0 MESTIntel và nhiều nền tảng quản lý khác.

Đầu trộn tự phát triển (SJ600M) được trang bị cơ chế đóng đầu phun tức thời, ngăn chảy nhỏ giọt và tránh tắc nghẽn vật liệu, đồng thời tích hợp chức năng vệ sinh tự động và kiểm soát áp suất thông minh.
Bơm định lượng bánh răng của nhà sản xuất Đức Barmag đạt độ chính xác định lượng ±2%.
Bộ truyền động giảm tốc độ chính xác cao của Panasonic đảm bảo khả năng định vị lại chính xác; thanh răng dẫn hướng được tích hợp dọc theo ray trượt giúp tăng tốc độ và giảm rung lắc khi vào góc.
Bình chứa làm mát bằng nước sử dụng cấu trúc hai lớp bằng thép không gỉ 316, tích hợp chức năng khuấy tự động để duy trì độ đồng nhất của vật liệu; hệ thống giám sát tiên tiến cho phép theo dõi hàm lượng khí trong vật liệu, nạp khí tự động, cảnh báo thiếu tải để duy trì mức vật liệu ổn định, hệ thống nạp gioăng bọt tự động hỗ trợ sản xuất liên tục; công nghệ kiểm soát nhiệt độ hiện đại hoạt động hiệu quả mà không cần thiết bị điều hòa bên ngoài, mang lại sự thuận tiện và tiết kiệm không gian.

PU hai thành phần

Gioăng bọt được tạo trực tiếp trên bề mặt sản phẩm, nơi vật liệu được phân phối sẽ nở thành một lớp gioăng mềm và đàn hồi, mang lại khả năng thích ứng cao và độ bền vượt trội trong nhiều ứng dụng khác nhau.
Được tạo thành từ PU, gioăng bọt là hỗn hợp của hai thành phần chính: polyol (thành phần A) và isocyanate (thành phần B). Gioăng bọt có thể định hình và ổn định chỉ trong vài phút.
Tỷ lệ rộng/cao: 2:1 – 3:1
Thời gian đóng rắn: 10 – 20 phút
Thương hiệu gioăng bọt: Shanghai Shanjia
