Máy Cắt Tôn Thủy Lực CNC
Tải về
Dòng máy cắt thủy lực CNC QC12K là thiết bị gia công kim loại hiệu suất cao. Thiết bị cắt này có thể điều chỉnh khe hở lưỡi dao bằng CNC với hệ thống dễ sử dụng, cho phép bạn thực hiện các điều chỉnh chính xác để có được vết cắt hoàn hảo mỗi lần.
Đặc điểm
- Bộ điều khiển Estun E200S thân thiện với người dùng.
- Lưỡi dao bằng thép bền chắc.
- Cánh tay đỡ phía trước và thước đo cạnh bên.
- Điều chỉnh khe hở thủy lực.
- Cắt dẫn hướng bằng laser.
- Thước đo góc.
- Cài đặt và đào tạo dễ dàng.
- Màn bảo vệ phía trước bảo vệ ngón tay.
- Lựa chọn bền vững cho các thao tác cắt chính xác.
Giải pháp cắt tấm kim loại theo nhu cầu của bạn
Máy cắt CNC ACCURL được thiết kế để đáp ứng tất cả các nhu cầu gia công của bạn khi cần thực hiện các vết cắt nhanh và linh hoạt. Thiết bị gia công kim loại như thế này có thể tăng sản lượng sản xuất cũng như cải thiện chất lượng gia công tạo hình kim loại.
Hệ thống CNC Delem DAC310 – Bộ điều khiển tùy chọn
- Dễ sử dụng.
- Màn hình LCD đơn sắc 130 x 75mm.
- Kiểm soát khoảng hở cắt.
- Lập trình các loại vật liệu.
- Điều khiển cữ chặn sau và chức năng thu hồi.
- Cấu hình và vận hành dễ dàng.
- Nhập dữ liệu nhanh bằng bàn phím thiết kế tiện dụng với các phím lớn.
Các tính năng cải tiến
- Khoảng hở lưỡi dao và chiều dài cắt được điều chỉnh tự động dựa trên loại vật liệu và độ dày.
- Tùy chọn ngôn ngữ.
- Bộ vi xử lý được bảo vệ.
- Dữ liệu được ghi lại trong bộ nhớ SRAM nội bộ.
- Có thể nâng cấp bằng bộ nhớ flash (RS 232).
- Lập trình số dữ liệu trục.
- 16 cổng đầu vào và đầu ra (tuỳ chọn 24–32).
- Chuyển đổi đơn vị mm/inch.
- Trang EASYCUT.
Cài đặt cắt nâng cao
- Điều chỉnh cữ chặn sau theo khe hở lưỡi dao.
- Tính năng thu hồi cữ chặn sau.
- Chương trình phụ và vòng lặp chương trình.
- Chức năng lặp lại trình tự.
- Cắt tự động (Flying cut).
Thông Số Kỹ Thuật
| Model(DC/MS7) | QC12K-4 × 2500 | QC12K-4 × 3200 | QC12K-4 × 4000 | QC12K-6 × 2500 | QC12K-6 × 3200 | QC12K-6 × 4000 | QC12K-6 × 6000 | |
| Độ dày cắt | mm | 4 | 4 | 4 | 6 | 6 | 6 | 6 |
| Chiều dài cắt | mm | 2500 | 3200 | 4000 | 2500 | 3200 | 4000 | 6000 |
| Góc cắt | ° | 1 ° 30' | 1 ° 30' | 1 ° 30' | 1 ° 30' | 1 ° 30' | 1 ° 30' | 1 ° 30' |
| Số lần cắt trên phút | phút-1 | ≥ 22 | ≥ 18 | ≥ 12 | ≥ 16 | ≥ 12 | ≥ 10 | ≥ 7 |
| Cữ chặn sau | mm | 20-600 | 20-600 | 20-600 | 20-600 | 20-600 | 20-800 | 20-800 |
| Độ sâu họng | mm | 85 | 85 | 85 | 145 | 145 | 145 | 140 |
| Động cơ chính | kW | 5.5 | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 11 |
| Trọng lượng tịnh | kg | 3460 | 4280 | 6600 | 5140 | 6220 | 8520 | 17000 |
| Kích thước tổng thể (DxRxC) | mm | 3100 × 1430× 1450 | 3800 × 1555× 1500 | 4600 × 1705× 1600 | 3150 × 1500× 1600 | 3850 × 1600× 1620 | 4650 × 1850× 1700 | 6780 × 2450× 2100 |
| Model(DC/MS7) | QC12K-8 × 2500 | QC12K-8 × 3200 | QC12K-8 × 4000 | QC12K-8 × 5000 | QC12K-8 × 6000 | QC12K-12 × 2500 | QC12K-12 × 3200 | |
| Độ dày cắt | mm | 8 | 8 | 8 | 8 | 8 | 12 | 12 |
| Chiều dài cắt | mm | 2500 | 4000 | 3200 | 5000 | 6000 | 2500 | 3200 |
| Góc cắt | ° | 1 ° 30' | 1 ° 30' | 1 ° 30' | 1 ° 30' | 1 ° 16' | 2 ° | 2 ° |
| Số lần cắt trên phút | phút-1 | ≥ 12 | ≥ 10 | ≥ 10 | ≥ 8 | ≥ 6 | ≥ 10 | ≥ 9 |
| Cữ chặn sau | mm | 20-600 | 20-600 | 20-600 | 20-800 | 20-800 | 20-800 | 20-800 |
| Độ sâu họng | mm | 145 | 145 | 145 | 300 | 300 | 300 | 300 |
| Động cơ chính | kW | 11 | 11 | 11 | 18.5 | 18.5 | 18.5 | 18.5 |
| Trọng lượng tịnh | kg | 5900 | 10200 | 7360 | 18000 | 21800 | 9000 | 10700 |
| Kích thước tổng thể (DxRxC) | mm | 3180 × 1680× 1700 | 3880 × 1830× 1720 | 4680 × 1980× 1780 | 5855 × 2260× 2100 | 6880 × 2260× 2100 | 3300 × 2030× 1840 | 4000 × 2100× 1940 |

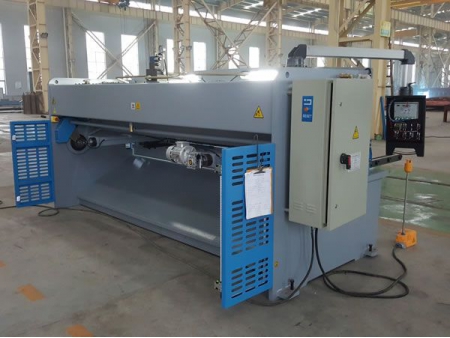

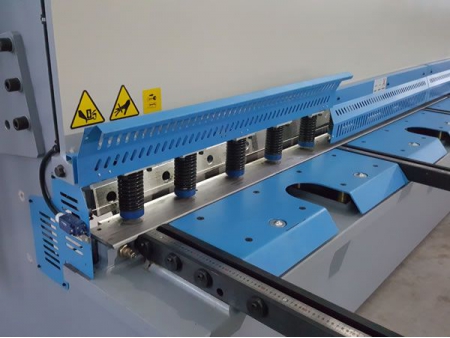

Hình ảnh chi tiết
