Máy Chấn Điện CNC

Tải về

Trang web: https://rt-machinetools.vn/1-1-cnc-servo-electric-press-brake.html

Máy chấn kim loại tấm

Dòng EPP

Máy chấn kim loại tấm

Dòng EPP

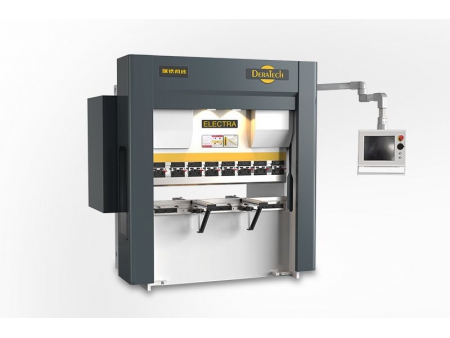

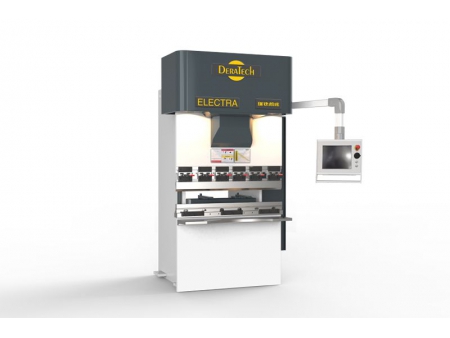

Máy chấn điện CNC dòng EPP là máy chấn điện mới được phát triển, vượt qua các hạn chế của các mô hình động cơ điện trước đây. Đây cũng là sáng chế được cấp bằng sáng chế của công ty chúng tôi (ZL202011465863.8), với nhiều tính năng và lợi ích đổi mới đáp ứng nhu cầu thị trường hiện tại:

Sự kết hợp của động cơ servo hiệu suất cao và vít bi tải trọng cao đảm bảo độ chính xác chấn cao, hiệu suất chuyển đổi năng lượng cao và tốc độ ép lên đến 60mm/s.
Hệ thống bôi trơn tự động bảo vệ hiệu quả các thành phần truyền động và giảm thiểu sự cố máy móc.
Không gặp phải vấn đề rò rỉ dầu như trong các máy chấn truyền thống, dẫn đến chi phí bảo trì thấp.

Máy Chấn Điện
EPP-35/1250
Máy Chấn Điện
EPP-50/1650
Máy Chấn Điện
EPP-130/4100

Ứng Dụng

Gia công vách nhôm
Gia công chấn inox (thép không gỉ)
Gia công chấn vỏ/Tủ
Gia công chấn đồ dùng nhà bếp
Gia công linh kiện máy móc nông nghiệp
Bảo dưỡng xe cộ
Gia công linh kiện máy móc công trình
Gia công linh kiện thang máy
Gia công đồ gia dụng nhỏ (bao gồm cả thiết bị chiếu sáng)

Thông Số

(công suất: từ 30 đến 160 tấn)

Model	Lực (kN)	A	B	C	D	E	Công suất trung bình (kW)	Hành trình trục X (mm)	Hành trình trục R (mm)	Tốc độ tối đa (mm/s)			Kích thước (DRC) (mm)	Trọng lượng (kg)
Model	Lực (kN)	Chiều dài chấn tối đa (mm)	Khoảng cách trục đứng (mm)	Độ sâu họng (mm)	Hành trình xi-lanh (mm)	Chiều cao mở (mm)	Công suất trung bình (kW)	Hành trình trục X (mm)	Hành trình trục R (mm)	Tốc độ tiếp cận	Tốc độ làm việc	Tốc độ quay lại	Kích thước (DRC) (mm)	Trọng lượng (kg)
EPP-30/1250★	300	1250	900	200	180	430	1.1	450	100	200	0-30	200	165014502610	3500
EPP-40/1300★	400	1300	900	300	200	470	2.3	450	100	200	0-30	200	188016102490	4400
EPP-50/1650★	500	1650	1200	300	200	470	2.4	450	100	200	0-30	200	218016102490	4800
EPP-60/2050★	600	2050	1700	300	200	470	2.6	450	200	200	0-30	200	268016102560	5400
EPP-70/2500	700	2500	2000	300	200	470	2.7	450	200	200	0-30	200	299016102545	6800
EPP-110/2500	1100	2500	2000	400	250	525	3.9	600	200	200	0-30	200	300018603035	10200
EPP-110/3200	1100	3200	2700	400	250	525	3.9	600	200	200	0-30	200	390018603035	11600
EPP-110/4100	1100	4100	3600	550	250	540	3.9	600	200	200	0-30	200	480020103050	13500
EPP-130/2500	1300	2500	2000	400	250	525	4.8	600	200	200	0-30	200	300018603035	10300
EPP-130/3200	1300	3200	2700	400	250	525	4.8	600	200	200	0-30	200	390018603035	11700
EPP-130/4100	1300	4100	3600	550	250	540	4.8	600	200	200	0-30	200	480020103050	13900
EPP-130/5100	1300	5100	4600	550	250	540	4.8	600	200	200	0-30	200	560020103050	17000
EPP-130/6100	1300	6100	5600	550	250	540	4.8	600	200	200	0-30	200	680020103120	19200
EPP-160/2500	1600	2500	2000	400	250	525	4.8	600	200	150	0-30	150	300020003150	11800
EPP-160/3200	1600	3200	2700	400	250	525	4.8	600	200	150	0-30	150	390020003150	13200
EPP-160/4100	1600	4100	3600	400	250	525	4.8	600	200	150	0-30	150	480020003150	15500
EPP-160/5100	1600	5100	4600	400	250	525	4.8	600	200	150	0-30	150	560020103200	19000
EPP-160/6100	1600	6100	5600	400	250	525	4.8	600	200	150	0-30	150	680020103250	21000

Lưu ý: Máy thao tác có ★ ở góc trên bên phải không có thiết bị bù cơ học

Chi Tiết

1. Thiết Bị Kẹp Nhanh Chính Xác

  Được trang bị kẹp nhanh chính xác, thiết bị này giúp giảm thiểu thời gian cần thiết cho việc thay đổi công cụ, cải thiện hiệu suất sản xuất và có khả năng chịu tải cao hơn.
1. Cấu Trúc Lùi Nhẹ Và Gọn Bằng Hợp Kim Nhôm

  Cấu hình chuẩn cho mô hình 25-35 tấn
1. Cấu Trúc Lùi Chính Xác Và Ổn Định

  Cấu hình chuẩn cho mô hình 50-130 tấn
1. Pallet Di Động Về Phía Trước

  Cấu hình chuẩn cho mô hình 100-130 tấn
1. Pallet Cố Định: Nhẹ và gọn, dễ dàng di chuyển

  Cấu hình chuẩn cho mô hình 50-70 tấn
1. Thiết Bị Bù Cơ Học Chính Xác Cao

  Được trang bị hệ thống bù chính xác kẹp cune được điều khiển bởi hệ thống CNC, nó cung cấp sự bù trừ chính xác để đảm bảo độ chính xác uốn ổn định.
1. Đơn Vị Đo Lường

  Được trang bị thước nan quang phổ biến của châu Âu với độ phân giải lên đến 5um, đơn vị này có thể đạt được phát hiện đồng bộ chính xác cao về độ chính xác uốn.
1. Hệ Thống Tự Bôi Trơn

  Ngăn chặn sự mài mòn của vít bi, cung cấp bảo vệ chống ăn mòn bề mặt và đảm bảo độ kín chống bụi chặt chẽ.
1. Cơ Chế Kết Nối Đặc Biệt Giữa Trượt Trên Cùng Và Vít Bi

  Tấm trượt trên cùng được kết nối thông qua một cơ chế đặc biệt để bảo vệ hiệu quả thành phần chuyển động cốt lõi, vít bi, đảm bảo hoạt động mượt mà của máy.
1. Công Nghệ Cấu Trúc Truyền Động Kết Hợp Đa Dẫn Động

  Do các yếu tố như tác động tải, biến dạng và tải lệch tâm, máy chấn servo điện thường bị giới hạn ở tải trọng nhỏ. Để đạt được khả năng tải trọng lớn hơn, vẫn còn một số rào cản kỹ thuật nhất định. Tuy nhiên, chúng tôi đã thành công trong việc áp dụng công nghệ cấu trúc truyền động kết hợp đa dẫn động sáng tạo, làm tăng đáng kể khả năng tải trọng của máy chấn. Sự đột phá này mở rộng thêm phạm vi ứng dụng của công nghệ servo điện trong ngành công nghiệp uốn tấm kim loại.
1. Switzerland CYBELEC CybTouch 12

  Màn hình cảm ứng 12 inch
  Hệ Thống Máy Chấn CNC DH15P

Trải nghiệm độ chính xác và hiệu quả mà trước đây chưa bao giờ thử với máy chấn CNC tiên tiến của chúng tôi.Hãy tin tưởng chúng tôi để đáp ứng mọi nhu cầu chấn/uốn tấm kim loại của bạn và khám phá sự khác biệt mà máy chấn CNC của chúng tôi có thể mang lại cho các dự án của bạn.
