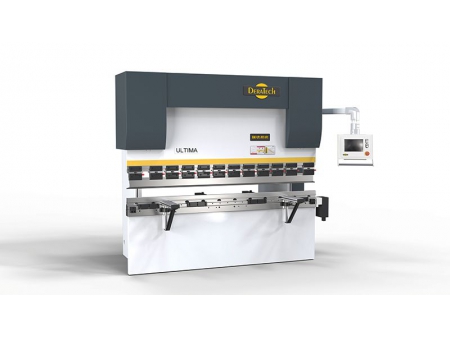

Máy Chấn Tôn Thủy Lực CNC Hai Động Cơ

Tải về

Trang web: https://rt-machinetools.vn/1-2-cnc-double-servo-hybrid-press-brake.html

Máy chấn kim loại tấm

Dòng CBB-D

Máy chấn kim loại tấm

Dòng CBB-D

Hiệu suất cao và tốc độ nhanh: Sử dụng hai động cơ servo độc lập để điều khiển khối trượt và mạch thủy lực tiên tiến, tốc độ làm việc của khối trượt được tăng lên, giảm thời gian phản hồi và cải thiện hiệu quả.
Tiết kiệm năng lượng: Với hai động cơ và hai bể dầu, máy tiết kiệm khoảng 50% lượng dầu so với máy chấn thủy lực truyền thống, đồng thời cũng kéo dài thời gian sử dụng dầu thủy lực.
Ít tiếng ồn: Việc sử dụng hai động cơ giảm đáng kể tiếng ồn trong quá trình sản xuất.

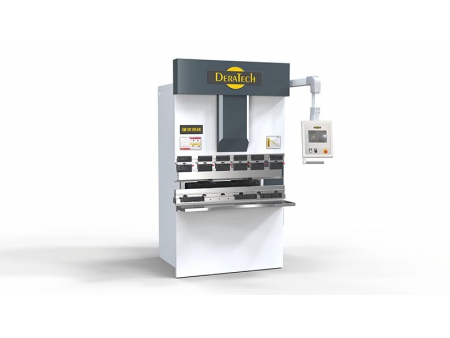

Máy Chấn Tôn Thủy Lực
CBB-35/1250D
Máy Chấn Tôn Thủy Lực
CBB-70/2500D

Ứng Dụng

Gia công vách nhôm
Gia công chấn inox (thép không gỉ)
Gia công chấn vỏ/Tủ
Gia công chấn đồ dùng nhà bếp
Gia công linh kiện máy móc nông nghiệp
Bảo dưỡng xe cộ
Gia công linh kiện máy móc công trình
Gia công linh kiện thang máy
Gia công đồ gia dụng nhỏ (bao gồm cả thiết bị chiếu sáng)

Tất cả các ngành công nghiệp cần phải gia công chấn tấm kim loại.
Kết hợp với robot (máy chấn tự động) cho nhà máy thông minh để đạt được hiệu suất cao hơn.

Thông Số

(công suất: từ 35 đến 70 tấn)

Model	Lực (kN)	A	B	C	D	E	Công suất chính (kW)	Thể tích dầu (L)	Hành trình trục X (mm)	Hành trình trục R (mm)	Tốc độ tối đa (mm/s)			Kích thước (DRC) (mm)			Trọng lượng (kg)
Model	Lực (kN)	Chiều dài chấn tối đa (mm)	Khoảng cách trục đứng (mm)	Độ sâu họng (mm)	Hành trình xi-lanh (mm)	Chiều cao mở (mm)	Công suất chính (kW)	Thể tích dầu (L)	Hành trình trục X (mm)	Hành trình trục R (mm)	Tốc độ tiếp cận	Tốc độ làm việc	Tốc độ quay trở lại	Kích thước (DRC) (mm)			Trọng lượng (kg)
CBB-35/1250D★	350	1250	900	200	120	385	3.7	70	450	100	250	0-20	250	1650	1210	2245	2900
CBB-50/1650D★	500	1650	1200	300	120	385	2 ×3.7	2 ×70	450	100	250	0-20	250	2180	1340	2385	4300
CBB-60/2050D★	600	2050	1500	300	120	385	2 ×3.7	2 ×70	450	100	250	0-20	250	2680	1340	2385	4600
CBB-70/2500D	700	2500	2000	300	120	400	2 ×3.7	2 ×70	450	200	250	0-20	250	2990	1370	2385	5900

Lưu ý: Máy thao tác có ★ ở góc trên bên phải không có thiết bị bù cơ học

Chi Tiết

1. Kẹp Nhanh Tải và Dỡ Dọc

  Được trang bị kẹp nhanh chính xác, nó giúp giảm thời gian thay đổi công cụ, cải thiện hiệu suất sản xuất và có khả năng chịu tải cao hơn.
1. Cấu Trúc Lùi Chính Xác Và Ổn Định

  Cấu trúc ray dẫn hướng đôi đảm bảo độ chính xác vị trí. Thiết kế dừng nhiều cấp độ tăng phạm vi định vị.
1. Cấu Trúc Lùi Dễ Dàng

  Cấu hình chuẩn cho mô hình 30-50 tấn
1. Thiết Bị Bù Biến Dạng Cổ Họng

  Đảm bảo độ chính xác uốn và ngăn chặn hiệu quả sự can thiệp va chạm với phôi không đạt chuẩn qua hệ thống phát hiện.
1. Thiết Bị Bù Cơ Học

  Được trang bị hệ thống bù cune chính xác cao được điều khiển bởi hệ thống CNC, nó cung cấp bù trừ chính xác để đảm bảo độ chính xác uốn ổn định.
1. Pallet Di Động Phía Trước

  Nó di chuyển dọc theo ray dẫn hướng và có thể dừng ở bất kỳ vị trí nào, hỗ trợ công việc uốn làm cho quá trình trở nên thoải mái và hiệu quả.
1. Công Nghệ Hybrid Dầu-Điện Đôi-Servo

  (Số bằng sáng chế: 2017112435900)
  Hệ thống hybrid dầu-điện đôi-servo hoạt động nhanh chóng và mượt mà, với tốc độ phản ứng vượt trội so với điều khiển van tỷ lệ. Hệ thống này cũng có đặc điểm ít tiếng ồn và hiệu quả cao.
1. Hệ Thống CNC

  Switzerland CYBELEC CybTouch 8
  Switzerland Cybelec CT8 (chuẩn trên mô hình CBB-D)
1. Hệ Thống CNC

  Switzerland CYBELEC CybTouch 12
  Switzerland Cybelec CT12 (chuẩn trên mô hình UBB-D)
