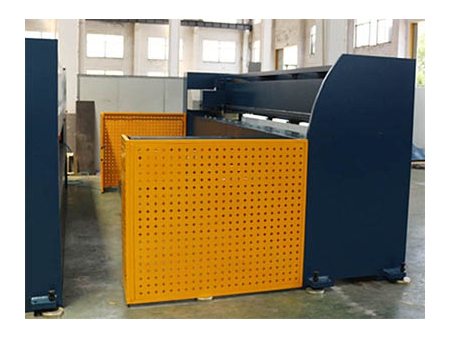

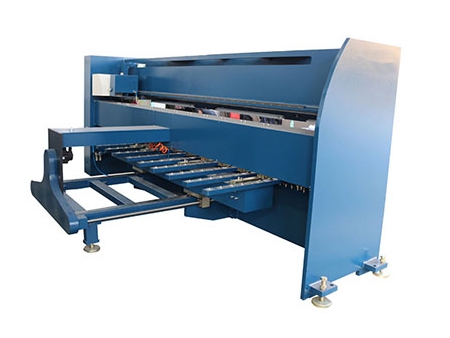

Máy bào rãnh chữ V, dòng HRK

Tải về

Trang web: https://cnclasercutting-vn.com/7-2-vertical-cnc-v-grooving-machine.html

Thông số chính
1. Bộ điều khiển CNC: HUST-Taiwan
2. Ray dẫn hướng tuyến tính chính xác cao: HIWIN-Taiwan
3. Khớp nối đệm: IGUS - Đức
4. Tiêu chuẩn an toàn: CE ISO SGS

Thông số kỹ thuật:

Thông tin kỹ thuật
Chiều rộng tấm tối đa để bào rãnh	1250mm	1250mm
Chiều dài tấm tối đa để bào rãnh	4000mm	3200mm
Độ dày tấm tối đa để bào rãnh	6mm(plate flatness< 3mm) 6mm(flatness of steel sheet< 3mm)	6mm(plate flatness< 3mm) 6mm(flatness of steel sheet< 3mm)
Độ dày tấm tối thiểu để bào rãnh	0.2mm	0.2mm
Khoảng di chuyển tối đa của chùm tia (tiến và lùi)	1220mm	1220mm
Khoảng cách tối thiểu của mép rãnh V	15mm	15mm
Khoảng di chuyển tối đa của bộ mang dao (lên và xuống) (hướng trục Z)	50mm	50mm
Độ chính xác di chuyển bộ mang dao (lên và xuống) (theo trục X)	4300mm	4300mm
Tốc độ cắt	15m-60m/min	15m-60m/min
Đơn vị cài đặt tối thiểu của trục Y	0.001mmmm	0.001mmmm
Độ chính xác định vị của trục Y	±0.02mm	±0.02mm
Đơn vị cài đặt tối thiểu của trục Z	0.001mm	0.001mm
Độ chính xác định vị của trục Z	±0.02mm	±0.02mm
Phạm vi áp suất của mạch khí	0.4-0.6mpa	0.4-0.6mpa
Trọng lượng tổng	9500kg	8000kg
Kích thước (LxWxH) (mm)	570022002300(mm)	50022002300(mm)

Chi tiết sản phẩm:

Tính năng:

Cấu trúc nhỏ gọn
Máy bào rãnh kim loại CNC dòng HRK có cấu trúc nhỏ gọn, hiệu suất ổn định, dễ vận hành và không biến dạng theo thời gian. Cấu trúc máy bao gồm ba bộ hệ thống động cơ servo, hệ thống kẹp khí nén và khung thép chính.
Hệ thống trục Y
Hệ thống trục Y của máy bao gồm động cơ chính ECMA-F20830, động cơ servo AC, bộ giảm tốc hành tinh, dây đai và bánh răng thời gian, bánh răng chính xác cao, thanh trượt tuyến tính và các thành phần khác. Chức năng của động cơ servo là điều khiển bộ mang dao qua bộ giảm tốc hành tinh để thực hiện chuyển động thẳng trên thanh trượt tuyến tính.
Hệ thống trục X
Hệ thống trục X bao gồm động cơ servo E21320, dây đai thời gian, bánh răng thời gian, vít me, thanh trượt tuyến tính, giá đỡ vật liệu, dụng cụ kẹp và các thành phần khác. Động cơ điều khiển vít me và giá đỡ vật liệu để thực hiện chuyển động thẳng trên thanh trượt tuyến tính, cung cấp định vị chính xác cho cơ chế đo lường.
Hệ thống trục Z
Hệ thống trục Z bao gồm động cơ servo C20604, dây đai thời gian, bánh răng thời gian, vít me, giá đỡ dao và các bộ phận khác. Chức năng của hệ thống này là điều khiển vít me và bộ mang dao thực hiện chuyển động thẳng qua dây đai và bánh răng thời gian, cung cấp định vị chính xác cho giá đỡ dao.
Hệ thống khí nén
Máy bào rãnh CNC dòng HRK có cấu trúc nhỏ gọn, hiệu suất ổn định, dễ vận hành và không biến dạng theo thời gian.
Cấu trúc bao gồm ba bộ hệ thống động cơ servo, hệ thống kẹp khí nén và khung thép chính.
Hệ thống điều khiển điện
Hệ thống điều khiển điện bao gồm PLC, bộ truyền động, màn hình cảm ứng, các yếu tố điều khiển điện, tủ điện và các bộ phận khác. Tủ điện được lắp đặt ở bên hông của máy, thuận tiện cho việc bảo trì và có hiệu suất bảo vệ cao. Tất cả các công việc có thể được thực hiện thông qua điều khiển màn hình cảm ứng.

Các yếu tố an toàn:

Tiêu chuẩn an toàn (2006/42/EC)
Ngắt điện khi cửa mở
Bàn đạp chân (cấp độ an toàn: 4)
Rào bảo vệ kim loại phía sau, đạt chuẩn CE
Rơle an toàn giám sát bàn đạp chân, bảo vệ an toàn

Bộ điều khiển CNC:

Chi phí bảo trì thấp
Rút ngắn thời gian đào tạo
Tránh va chạm
Thời gian phản ứng khi gia tốc/phanh 0.5 US
Định vị trục chính tốc độ cao
Chức năng thu hồi
Cảnh báo lỗi thông minh và chức năng khắc phục sự cố
Chức năng ngắt PLC với thời gian quét cố định 10ms
Điều khiển mở với chức năng phản hồi
Hiển thị và đọc mô-men xoắn động cơ servo
Đường cong kiểm soát gia tốc và giảm tốc tốt hơn so với các bộ điều khiển số khác
Mô-đun đầu nguồn DC
Bảng tín hiệu đầu vào SSR
Đấu dây dễ dàng và chi phí thấp

Cấu hình chuẩn:

1. Đặc điểm của máy bào rãnh dòng HRK
  cấu trúc gọn nhẹ, hiệu suất ổn định, kết cấu khung vững chắc và không bị biến dạng trong suốt quá trình sử dụng.
1. Điều khiển HUST Taiwan
1. Mâm dao có thể chứa 3 công cụ cùng lúc. Độ sâu cắt tối đa là 1mm, tăng hiệu suất gấp 5 lần so với thiết bị truyền thống, tốc độ trả lại cũng nhanh hơn gấp 5 lần.
1. Kẹp cấp liệu bằng khí nén
  Thiết bị kẹp vật liệu bằng khí nén
1. Các trục X, Y và Z đều được trang bị động cơ servo Panasonic (Nhật Bản)
1. Hệ thống dẫn động bằng bánh răng và ray YYC Đài Loan
1. Thiết bị điện Schneider
1. Van khí AIRTAC Đài Loan
1. Xi lanh AIRTAC Đài Loan
1. Bảo vệ an toàn quang điện phía trước
