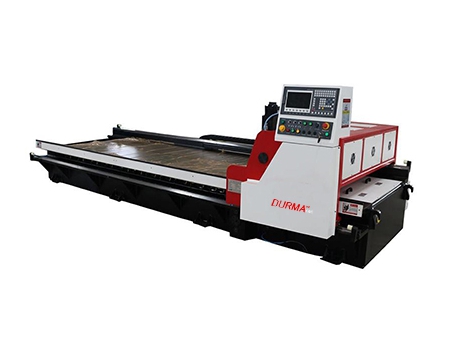

Máy bào rãnh chữ V, dòng RAS

Name: Máy bào rãnh chữ V, dòng RAS
Brand: ETW International
SKU: 7-1-horizontal-cnc-v-grooving-machine-c7141j23328
Availability: InStock

Tải về

Trang web: https://cnclasercutting-vn.com/7-1-horizontal-cnc-v-grooving-machine.html

Thông số kỹ thuật:

Model	Độ dày rãnh tối đa (mm)	Độ dày rãnh tối thiểu (mm)	Tốc độ bào rãnh (m/phút)	Độ chính xác dao L-R (mm)	Độ phân giải dao U-D (mm)	Độ chính xác vị trí (mm)	Áp suất khí nén (MPA)	Kích thước (DxRxC) (mm)
1220x2500	6	0.5	65	±0.001	±0.001	±0.01	6-8	4650x2300x1680
1220x3200	6	0.5	65	±0.001	±0.001	±0.01	6-8	5500x2300x1680
1220x4000	6	0.5	65	±0.001	±0.001	±0.01	6-8	6000x2300x1680
1220x5000	6	0.5	65	±0.001	±0.001	±0.01	6-8	7500x2300x1680
1220x6000	6	0.5	65	±0.001	±0.001	±0.01	6-8	8500x2300x1680
1500x4000	6	0.5	45	±0.001	±0.001	±0.01	6-8	6000x2550x1700
1500x6000	6	0.5	45	±0.001	±0.001	±0.01	6-8	8500x2550x1700

Chi tiết:

Tính năng chính:

Thiết kế có nguồn gốc từ EU. Khung máy và dầm được hàn toàn bộ và xử lý luyện kim để loại bỏ ứng suất, mang lại độ cứng tốt, độ chính xác cao và tuổi thọ lâu dài mà không bị biến dạng.
Sử dụng bánh vít bi và ray hướng dẫn con lăn nặng, bánh răng xoắn cấp D1N6 và hộp giảm tốc hành tinh
Bộ điều khiển CNC hỗ trợ vận hành hoàn toàn tự động. Bốn dao có thể vận hành đồng thời để đạt hiệu quả bào rãnh cao.
Máy sử dụng bộ điều khiển HUST của Đài Loan và hệ thống servo vòng kín Panasonic của Nhật Bản.
Được trang bị hệ thống bôi trơn tự động giúp giảm mài mòn, gia công chính xác và phản hồi nhanh chóng.

Tiêu chuẩn an toàn:

Bộ điều khiển HUST (HUST-CNC-H6DKL-4)
Bàn máy hoàn toàn tự động
Thiết bị kẹp thủy lực
Giá đỡ dụng cụ và ray hướng dẫn làm bằng vật liệu QT900 với độ bền cao
Đầu trượt tốc độ cao, bánh vít bi và ray hướng dẫn tuyến tính
Hai loại dao, 4 nhóm dao
Thiết bị làm mát tiêu chuẩn bảo vệ tránh quá nhiệt
Ống thủy lực và phụ kiện có lớp bảo vệ
Ray hướng dẫn con lăn chịu tải nặng HIWIN của Đài Loan
Van điện từ YUKEN của Nhật Bản
Bánh răng và rãnh YYC của Đài Loan
Khớp nối đệm R W của Đức

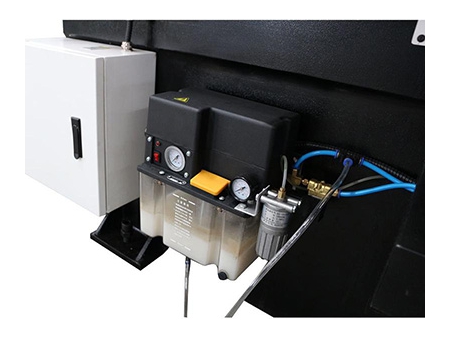

Hệ thống bôi trơn HERG của Nhật Bản hỗ trợ tự động cài đặt thời gian và giảm ma sát
Hệ thống phun làm mát cho dao cắt, giảm ma sát và kéo dài tuổi thọ dao

Bộ điều khiển HUST Đài Loan (HUST-CNC-H6DKL-4):

Điều khiển 6 trục
Liên kết 6 trục
Đơn vị cài đặt tối thiểu 0.01mm
Màn hình màu 10.4 inch
Chức năng ngắt PLC với thời gian quét cố định 10ms
Mỗi trục có chức năng phản hồi hiển thị vị trí trục và tránh va chạm
Có chức năng tăng tốc và giảm tốc, bảng tín hiệu SSR cho đầu vào bên ngoài
