Máy cắt đột thủy lực liên hợp, dòng Q45Y

Tải về

Trang web: https://cnclasercutting-vn.com/5-metal-ironworker.html

Thông số chính
1. Dòng Q35Y

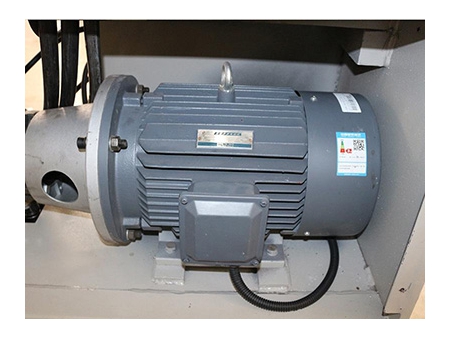

2. Động cơ chính: Siemens - Đức
3. Đầu nối ống dầu: ống dẫn áp lực - Đức
4. Vòng đệm kín: Parker - USA

Model		Q35Y-16	Q35Y-20	Q35Y-25	Q35Y-30	Q35Y-40	Q35Y-50
Cắt tấm	Lực cắt (Kn)	600	900	1200	1600	2000	2500
	Kích thước cắt một hành trình thép phẳng Dày × Rộng (mm)	16×250	20×330	25×330	30×355	35×380	40×400
	Kích thước cắt tối đa (mm)	8×400	10×480	16×600	20×600	25×700	30×750
	Chiều dài lưỡi dao (mm)	410	485	620	610	710	760
	Góc lưỡi dao (mm)	7	8	8	8	8	8
Cắt hình dạng	Chiều dài cạnh thép vuông (mm)	40	45	50	55	60	65
	Đường kính thép tròn (mm)	45	50	60	65	75	80
	Kích thước sắt hộp (mm)	120	160	200	280	300	320
	Kích thước thép T (mm)	120	160	200	280	280	320
	Chiều dài của góc 90° (mm)	100×10	140×12	160×14	180×16	200×16	200×20
Cắt khuôn	Độ dày (mm)	8	10	12	16	16	18
	Chiều rộng (mm)	57	80	80	60	100	120
	Độ sâu (mm)	100	100	100	100	105	120
Đột lỗ	Lực đột (Kn)	600	900	1200	1600	2000	2500
	Độ dày (mm)	16	20	25	30	35	35
	Đường kính tối đa (mm)	25	30	35	35	40	45
	Sâu họng (mm)	300	355	400	600	550	550
	Hành trình tối đa (mm)	80	80	80	80	80	100
	Số lượng hành trình	8	8	8	8	8-24	8-24
Cường độ vật liệu (Mpa)		≤450	≤450	≤450	≤450	≤450	≤450
Động cơ	Model	Y112M2-4	Y132M2	Y132M4	Y160M-4	HYY2160L-4	HYY2160L-4
	Công suất (KW)	4/5.5	5.5/7.5	7.5/11	11/15	15/18.5	18.5/22
	Tốc độ (vòng/phút)	1440	1440	1440	1460	1440	1460
Kích thước máy	Chiều dài (mm)	1650	1950	2350	2680	2800	3000
	Chiều rộng (mm)	800	900	980	1060	1160	1440
	Chiều cao (mm)	1780	1930	2100	2380	2400	2450
Trọng lượng (kg)		1800	2600	4800	6800	9200	12800

Dòng sản phẩm này là thiết bị lý tưởng để cắt các loại thép góc, thép chữ I, thép chữ U, thép góc vuông hoặc góc 45 độ. Nhiều trạm làm việc giúp thực hiện đồng thời nhiều thao tác như đột, cắt và cắt góc trên cùng một máy. Máy cắt đột thủy lực liên hợp hai xi lanh cho phép hai người vận hành cùng lúc (đột thao tác khác). Khối van thủy lực tích hợp của Rexroth – Đức đảm bảo độ ổn định cho máy. Quá trình xử lý ủ nhiệt giúp toàn bộ thân máy giữ nguyên hình dạng vĩnh viễn, không bị biến dạng. Việc sử dụng linh kiện nhập khẩu giúp tăng tuổi thọ và độ chính xác khi sử dụng.

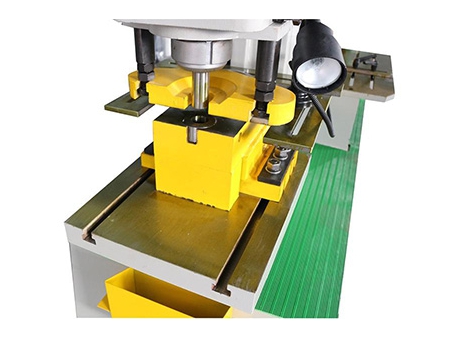

Đột lỗ: Máy có thể đột hiệu quả, chày cốt đột dễ thay thế.
Cắt thanh: Cắt nhanh thép tròn, thép vuông. Ngoài ra có thể cắt thép hình U, I, T chỉ bằng cách thay lưỡi cắt, thao tác vận hành đơn giản.
Cắt góc: Cắt các góc 90° và 45° nhờ vào khuôn chuyên dụng.
Chấn kim loại tấm: Thao tác chấn kim loại được thực hiện hằng ngày một cách dễ dàng thông qua khuôn chấn.
Cắt góc: Trang bị đầu lưỡi cắt góc lớn, đáp ứng nhu cầu sử dụng chung. Có thể tùy chỉnh lưỡi cắt góc theo hình dạng đặc biệt.

2 xi lanh thủy lực độc lập và bàn đạp cho phép 2 người vận hành cùng một lúc.
Chức năng điều khiển hành trình xi lanh hiệu quả hơn.
Hệ thống bôi trơn trung tâm.
Chốt chặn phía sau được điều khiển bằng động cơ.
Đèn chiếu sáng khu vực làm việc.
5 vị trí làm việc độc lập: chốt đột và khuôn (khuôn đột tiêu chuẩn), lưỡi cắt cho thép tròn và vuông, lưỡi cắt cho thép tấm, lưỡi tạo rãnh và lưỡi cắt góc.
