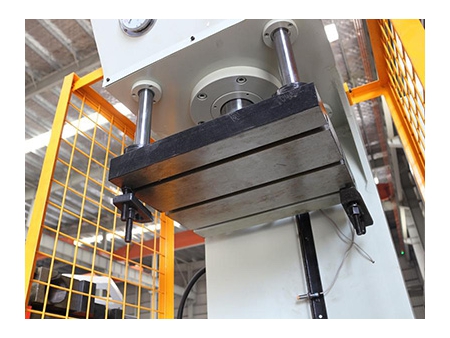

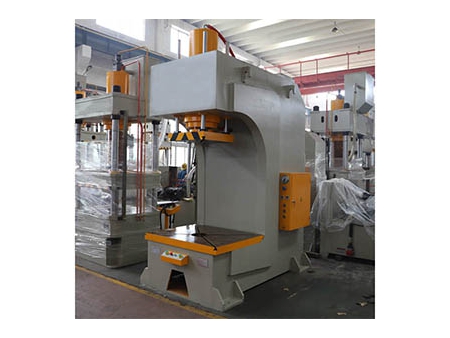

Máy ép thủy lực chữ C Y41

Máy ép thủy lực chữ C Y41
Máy ép thủy lực chữ C Y41
Máy ép thủy lực chữ C Y41
Tải về
Trang web:
  • Thông số chính
    1. Bộ điều khiển: OMRON PLC (Màn hình cảm ứng)
    2. Động cơ chính: Siemens - Đức
    3. Hệ thống thủy lực: Bosch Rexroth - Đức
    4. Vòng đệm: NOK - Nhật Bản

Thông số kỹ thuật:

Y41 Unit Y41-20T Y41-30T Y41-40T Y41-60T Y41-80T Y41-100T
Lực ép KN 200 300 400 600 800 1000
Đệm thủy lực Chịu lực KN 800 100 120 150 350 400
(Tùy chọn) Hành trình mm 120 120 120 140 150 150
Áp suất tối đa Map 12.8 16 22.2 24.3 25.8 25.8
Chiều cao mở tối đa mm 500 550 600 630 720 800
Hành trình thanh trượt mm 350 350 400 500 500 500
Độ sai lệch giữa các bàn mm ±0.01
Tốc độ trượt Tốc độ trở về mm/sec 70 75 70 80 80 80
Tốc độ ép mm/sec 5~8 10~15 4~8 8~10 4~6 8~12
Tốc độ đẩy mm/sec 55 50 55 65 60 65
Sâu họng mm 280 300 320 350 350 350
Kích thước bàn cối F.B. mm 500 500 550 620 650 650
L.R. mm 600 600 700 700 700 800
Kích thước bàn ép  F.B. mm 350 350 380 450 450 480
L.R. mm 450 450 500 500 550 600
Chiều cao bàn máy mm 710 710 710 720 730 730
Đường kính lỗ mở bàn máy mm Φ100 Φ100 Φ100 Φ140 Φ150 Φ150
Đường kính xi lanh thủy lực mm Φ125 Φ140 Φ150 Φ180 Φ200 Φ250
Công suất động cơ Kw 4 4 5.5 7.5 7.5 7.5
Kích thước tổng L.R. mm 1050 1100 1250 1450 1500 1550
F.B mm 650 650 780 800 950 1050
Chiều cao mm 2100 2150 2300 2500 2560 2800
Trọng lượng máy Kgs 1700 2200 3100 4600 5300 6800

Chi tiết:

Tính năng:

  • Thiết kế cấu trúc tối ưu hóa bằng máy tính: Cấu trúc khung C cánh tay đơn, có độ cứng cao, đơn giản, dễ sử dụng.
  • Khung thép hàn tích hợp, tất cả các bộ phận được xử lý qua quá trình tôi để loại bỏ ứng suất.
  • Hệ thống thủy lực van cartridge hai chiều tích hợp: Đảm bảo độ tin cậy cao, tuổi thọ dài, ít tác động thủy lực và giảm điểm rò rỉ của ống dẫn.
  • Hệ thống thủy lực được trang bị thiết bị giảm áp trước, giảm tác động thủy lực.
  • Hệ thống điều khiển điện độc tập: bền bỉ, trực quan và dễ bảo trì.
  • Điều khiển tập trung qua nút bấm: Điều chỉnh thủ công hoặc bán tự động.
  • Áp suất làm việc của trục, tốc độ xuống không tải nhanh và phạm vi hành trình ép chậm có thể điều chỉnh theo yêu cầu công nghệ.
  • Điều khiển thủ công và điều khiển logic lập trình, trục trên được trang bị hệ thống trượt không cần bôi trơn, giúp giảm ma sát và kéo dài tuổi thọ của thiết bị.

Phụ kiện tiêu chuẩn:

  • Thiết bị bảo vệ quang điện
  • Màn hình công nghiệp TPC cảm ứng
  • Điều khiển lập trình PLC
  • Hệ thống điều khiển hành trình và tốc độ
  • Thiết bị làm mát, cảm biến dịch chuyển
  • Chức năng hành trình và áp suất không đổi
  • Động cơ chính Siemens Đức
  • Linh kiện điện Schneider Pháp
  • Bảo vệ quá tải thủy lực và điện

Tiêu chuẩn an toàn:

  • Tiêu chuẩn an toàn (2006/42/EC)
  • Ngắt nguồn khi mở tủ điện
  • Lưới an toàn kim loại, theo tiêu chuẩn CE
  • Rơle bảo vệ giám sát công tắc chân, bảo vệ an toàn
