Máy Ép Thủy Lực Chữ H
Tải về
Ứng Dụng

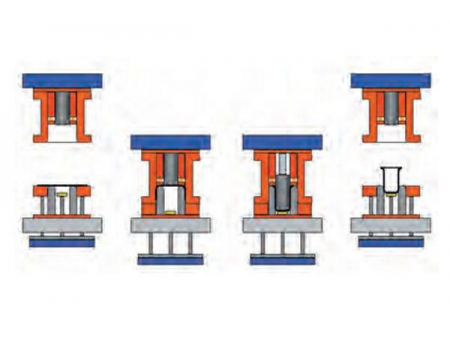

Máy ép thuỷ lực (deep draw press) được sử dụng trong các kỹ thuật sản xuất như dập sâu, dập nổi, cắt, uốn, vê mép tấm kim loại.
Đặc biệt ứng dụng trong các ngành:
- Ngành ô tô: vành thép, thân xe, khung gầm, vỏ trục, bình nhiên liệu, cửa xe, khay xe rùa và nhiều chi tiết khác.
- Ngành điện gia dụng: linh kiện máy điều hòa, tủ lạnh, máy giặt, nồi điện…
- Ngành thiết bị nhà bếp: đồ dùng inox, bình gas LPG, bàn bếp…
- Sản xuất đồ gia dụng nhôm
Độ tin cậy cao
- Hàng rào bảo vệ và khóa liên động an toàn đảm bảo an toàn vận hành.
- Bàn đạp đơn tay di động.
- Toàn bộ thiết bị đạt tiêu chuẩn an toàn tuyệt đối (EN292:1994, EN60204:1994 và NR12), được xếp Cấp độ an toàn Level 4.
- Van thủy lực an toàn tích hợp, điều khiển dự phòng và giám sát động qua giao diện bảo mật.
- Bảo vệ bên phải: cửa thẳng đứng, kích hoạt khí nén, khung nhôm và tấm polycarbonate trong suốt.
Thông Số Kỹ Thuật

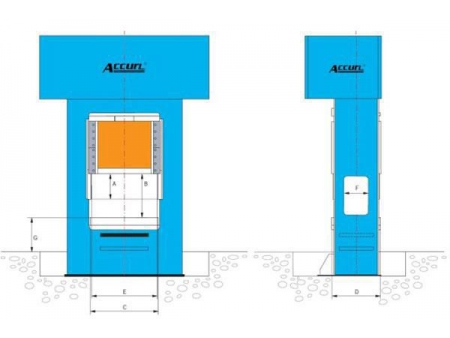

- A = Hành trình bàn trượt
- B = Chiều cao lắp đặt tối đa
- C = Chiều rộng bàn
- D = Chiều sâu bàn
- E = Khoảng sáng giữa các thanh dẫn
- F = Khoảng thông ngang
- G = Chiều cao bàn so với sàn
| Model | HSP-200 | HSP-250 | HSP-315 | HSP-400 | HSP-500 | HSP-630 | HSP-800 | ||
| Sức ép | kN | 2000 | 2500 | 3150 | 5000 | 4000 | 3150×2 | 8000 | |
| Lực hồi | kN | 240 | 400 | 600 | 900 | 500 | 450×2 | 1000 | |
| Hành trình bàn trượt | mm | 710 | 710 | 800 | 900 | 800 | 900 | 1000 | |
| Chiều cao | mm | 1120 | 1120 | 1200 | 1400 | 1200 | 1500 | 1800 | |
| Sức ép đệm thủy lực | kN | 630 | 1000 | 1250 | 2000 | 1250 | 1250×2 | 1600×2 | |
| Lực hồi đệm thủy lực | kN | 250 | 320 | 360 | 780 | 360 | 360×2 | 600×2 | |
| Hành trình đệm thủy lực | mm | 250 | 250 | 300 | 350 | 300 | 350 | 400 | |
| Tốc độ bàn trượt | không tải | mm/s | 200 | 220 | 150 | 140 | 180 | 150 | 150 |
| ép | mm/s | 8~19 | 9~20 | 10~22 | 8~19 | 9~20 | 8~19 | 8~18 | |
| hồi | mm/s | 140 | 120 | 120 | 90 | 160 | 130 | 140 | |
| Tốc độ đệm | đẩy | mm/s | 60 | 50 | 55 | 45 | 60 | 45 | 45 |
| hồi | mm/s | 150 | 155 | 140 | 165 | 220 | 165 | 125 | |
| Bàn | LR | mm | 1200 | 1200 | 2200 | 1500 | 1750 | 2500 | 2200 |
| FB | mm | 1000 | 1000 | 1600 | 1200 | 1250 | 1800 | 1600 | |
| Đệm thuỷ lực | LR | mm | 950 | 950 | 1720 | 1120 | 1270 | 2020 | 1570 |
| FB | mm | 800 | 800 | 1120 | 820 | 820 | 1270 | 1120 | |
| Kích thước tổng thể | LR | mm | 3280 | 3380 | 4700 | 3900 | 4250 | 5100 | 4900 |
| FB | mm | 2000 | 2100 | 3100 | 2500 | 2750 | 3400 | 3300 | |
| Chiều cao trên sàn | mm | 3900 | 4300 | 5800 | 5200 | 5350 | 6200 | 6700 | |
| Công suất động cơ | kW | 22 | 30 | 37 | 2×30 | 2×22 | 2×30 | 2×37 | |
| Trọng lượng | kg | 13000 | 16200 | 25000 | 57000 | 31000 | 80000 | 90000 | |
| Model | HSP-1000 | HSP-1000A | HSP-1250 | HSP-1500 | HSP-1500A | HSP-2000 | ||
| Sức ép | kN | 10000 | 4000 3000×2 | 6300 3150×2 | 6000 4500×2 | 6000 4500×2 | 8000 6300×2 | |
| Lực hồi | kN | 1350 | 560×2 | 850 600×2 | 625×2 | 625×2 | 1000 850×2 | |
| Hành trình bàn trượt | mm | 1000 | 1500 | 1300 | 1500 | 1600 | 1600 | |
| Chiều cao | mm | 1800 | 2200 | 1800 | 2000 | 2200 | 2200 | |
| Sức ép đệm thủy lực | kN | 2000×2 | 700×4 1250 | 2000×2 | 1000×4 1600 | 1000×4 1600 | 1600×4 | |
| Lực hồi đệm thủy lực | kN | 580×2 | 400 | 580×2 | 610 | 610 | 600×4 | |
| Hành trình đệm thủy lực | mm | 400 | 400 | 400 | 450 | 450 | 500 | |
| Tốc độ bàn trượt | không tải | mm/s | 160 | 280 | 150 | 150 | 150 | 130 |
| ép | mm/s | 8~19 | 15~30 | 7~15 | 8~19 | 8~19 | 8~18 | |
| hồi | mm/s | 140 | 250 | 90 | 150 | 150 | 150 | |
| Tốc độ đệm | đẩy | mm/s | 45 | 150 | 45 | 100 | 100 | 55 |
| hồi | mm/s | 155 | 150 | 155 | 150 | 150 | 145 | |
| Bàn | LR | mm | 2500 | 4500 | 3500 | 4000 | 4500 | 4600 |
| FB | mm | 1800 | 2600 | 2000 | 2600 | 2600 | 2600 | |
| Đệm thuỷ lực | LR | mm | 2020 | 3520 | 2920 | 3220 | 3520 | 3820 |
| FB | mm | 1270 | 1870 | 1420 | 2020 | 1870 | 2020 | |
| Kích thước tổng thể | LR | mm | 4000 | 6800 | 5500 | 5600 | 6100 | 6200 |
| FB | mm | 3500 | 4000 | 3800 | 4000 | 4000 | 4200 | |
| Trên sàn | mm | 6800 | 9000 | 7300 | 8000 | 8300 | 8600 | |
| Công suất động cơ | kW | 3×37 | 3×55 | 3×37 | 3×55 | 3×55 | 3×75 | |
| Trọng lượng | kg | 100000 | 210000 | 180000 | 240000 | 265000 | 37000 | |
Đặc điểm
- Thiết kế châu Âu nguyên khối, khung thép hàn cứng vững, xử lý nhiệt. Kết cấu máy được phân tích & tối ưu hóa bằng phần tử hữu hạn.
- Chuyên dùng cho ép khuôn SMC/FRP.
- Hệ thống thủy lực đồng bộ, nhập khẩu Đài Loan, chống rò rỉ, chống rung, tiêu thụ năng lượng thấp, vận hành êm, bảo dưỡng dễ dàng.
- 8 mặt dẫn hướng bằng đồng theo toàn bộ hành trình, đảm bảo độ chính xác cao và dễ điều chỉnh cân bằng bàn trượt.
- Có thể cài đặt ép giữ áp hoặc hành trình cho sản xuất hàng loạt, hỗ trợ điều chỉnh thời gian giữ áp.
- Đạt chuẩn an toàn CE, 2 xy lanh khóa bên hông cố định bàn trượt khi ở vị trí cao nhất.
- Cảm biến rèm sáng trước và sau sẽ dừng máy khi có người xâm nhập vùng làm việc.
- Điều khiển Mitsubishi PLC, màn hình cảm ứng Weinview 7” hoặc 10” (Đài Loan) giúp thao tác dễ dàng và điều chỉnh thông số nhanh chóng.
- Sản xuất theo quy trình kiểm soát chất lượng nghiêm ngặt, linh kiện chất lượng cao từ Pháp, Nhật, Đức, Mỹ, Đài Loan.
Tùy chọn
- Bàn di động (Moving Bolster)
- Bộ giảm chấn khi dập
- Xe thay khuôn
- Đệm chống sốc khi dập
- Máy làm mát nước/dầu
- Kẹp khuôn thủy lực
- Thiết kế thông gió theo yêu cầu
- Bộ tích áp để tăng tốc và tiết kiệm năng lượng
Danh sách cấu hình
| No. | Item | Tiêu chuẩn | Cao cấp |
| 1 | PLC | Mitsubishi | Siemens |
| 2 | Động cơ | WanNan/Trung Quốc | Siemens / Rexroth |
| 3 | Bơm | Anson/Đài Loan, Yuken/Nhật | Siemens / Rexroth |
| 4 | Bơm Servo | DAIKIN/Nhật | DAIKIN/Nhật |
| 5 | Van hướng | Yuken/Nhật | Atos/Ý, Rexroth |
| 6 | Van tỷ lệ | Yuken/Nhật | Atos/Ý, Rexroth |
| 7 | Van Cartridge | Jeou Gang/Đài Loan, SUN/Mỹ | SUN, Atos, Rexroth |
| 8 | Van nạp | TAI COLN/Đài Loan | Atos/Ý, Rexroth |
| 9 | Thiết bị điện | Schneider/Pháp | Schneider/Pháp |
| 10 | Rèm sáng | LNTECH đạt CE | LNTECH đạt CE |
| 11 | Màn hình HMI | Weinview/Đài Loan | Siemens |
| 12 | Đồng hồ áp suất | SKON/Đài Loan | SKON/Đài Loan |
| 13 | Khối thủy lực | Sản xuất tại Đài Loan | Sản xuất tại Đài Loan |
| Máy ép ACCURL không sử dụng bất kỳ linh kiện chất lượng kém nào. | |||
