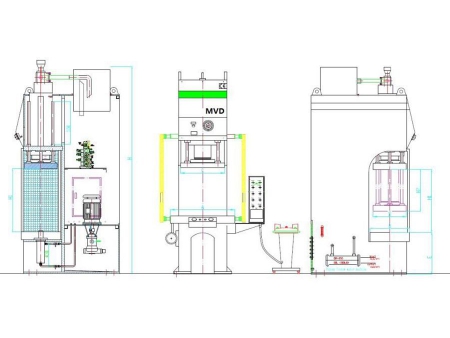

Máy Ép Thủy Lực Chữ C Tốc Độ Cao
Tải về
Bộ Điều Khiển HMI
Đặc điểm
- Kết cấu khung chữ C có độ cứng vượt trội. Mỗi máy ép được thiết kế thông qua phân tích kết cấu phần tử hữu hạn (Finite Element Structural Analysis) và tối ưu hóa để đảm bảo độ bền và độ cứng cao.
- Xi lanh chính được thiết kế đặc biệt cho tốc độ cao, động cơ tiêu thụ ít điện năng, tốc độ lên/xuống nhanh, nâng cao hiệu suất (công nghệ nhập khẩu từ Đài Loan).
- Khung chữ C được chế tạo từ thép hợp kim cường độ cao, bề mặt mạ crôm cứng, chống mài mòn tốt.
- Các bộ phận thủy lực và điện chính sử dụng thương hiệu nổi tiếng từ Nhật Bản, Pháp, Đức và Đài Loan, đảm bảo hiệu suất ổn định và độ tin cậy cao.
- Điều khiển tích hợp Mitsubishi PLC Màn hình cảm ứng (HMI). Có 3 chế độ vận hành: điều chỉnh, thủ công và bán tự động.
- Thiết kế tốc độ ép điều chỉnh được, phù hợp cho nhiều độ dày vật liệu kim loại và gia công dập sâu (deep drawing).
- Máy đáp ứng tiêu chuẩn an toàn CE.
- Bàn trượt di chuyển nhanh, nâng cao hiệu suất sản xuất.
Độ tin cậy cao
- Hàng rào bảo vệ và khóa liên động an toàn đảm bảo an toàn vận hành.
- Bàn đạp đơn tay di động.
- Toàn bộ thiết bị đảm bảo an toàn tuyệt đối (theo EN292:1994, EN60204:1994 và NR12), đạt Cấp độ an toàn Level 4.
- Van thủy lực an toàn tích hợp với điều khiển dự phòng và giám sát động qua giao diện bảo mật.
- Bảo vệ bên phải: cửa thẳng đứng, kích hoạt khí nén, khung nhôm và tấm polycarbonate trong suốt.
Ứng Dụng
Máy ép dập sâu (deep draw press) được áp dụng cho các kỹ thuật sản xuất như dập sâu, dập nổi, cắt, uốn, vê mép tấm kim loại.
Đặc biệt ứng dụng trong các ngành:
- Ngành ô tô: vành thép, thân xe, khung gầm, vỏ trục, bình nhiên liệu, cửa xe…
- Ngành điện gia dụng: linh kiện máy điều hòa, tủ lạnh, máy giặt, nồi điện…
- Ngành thiết bị nhà bếp: đồ dùng inox, bình gas, chậu rửa inox, bàn bếp…
- Sản xuất đồ gia dụng nhôm
- Nắn và uốn tấm thép
Chức năng điều khiển
- Nút bấm hai tay Nút dừng khẩn cấp 4 cấp độ.
- Bảng điều khiển có chức năng điều chỉnh thủ công để thay đổi và cài đặt khuôn.
- Cài đặt hành trình cảm biến từ với tinh chỉnh.
- Giám sát quá trình làm việc của máy ép.
- Giới hạn hành trình làm việc cho các thao tác dập đặc biệt.
- Tích hợp ép ba tác động từ trên (chủ động và bị động) hoặc ép từ dưới.
- Rèm sáng bảo vệ, lưới chắn và khối giám sát (theo tiêu chuẩn địa phương).
Thiết bị tiêu chuẩn
- HMI (Màn hình giao diện người – Delta)
- PLC (Bộ điều khiển lập trình)
- Thước đo vị trí có thể điều chỉnh qua HMI
- Hệ thống thủy lực Bosch-Rexroth (Đức)
- Điện Schneider/Telemecanique (Pháp)
- Bảo vệ quá tải thủy lực & điện
- Hệ thống làm mát cưỡng bức
- Rèm sáng an toàn
- Tấm chắn bảo vệ bên hông
Tùy chọn
- Xe thay khuôn
- Kẹp khuôn thủy lực
- Máy làm mát dầu
- Rèm sáng an toàn
- Cảm biến áp suất (điều chỉnh qua HMI)
- Bộ giảm chấn khi dập
- Thiết kế thông gió theo yêu cầu
Thông Số Kỹ Thuật
| Model | HPP-40 | HPP-63 | HPP-80 | HPP1-100 | HPP-100A | HPP-160 | ||||
| Lực ép | kN | 400 | 630 | 800 | 1000 | 1000 | 1600 | |||
| Lực hồi | kN | 80 | 69 | 115 | 135 | 135 | 210 | |||
| Áp suất thủy lực tối đa | mm | 25 | 25 | 25.5 | 25 | 25 | 26 | |||
| Hành trình bàn trượt | mm | 400 | 500 | 500 | 500 | 500 | 560 | |||
| Độ sâu | kN | 280 | 320 | 320 | 380 | 500 | 400 | |||
| Chiều cao đóng khuôn | Nắn thẳng | mm | 600 | 700 | 700 | 700 | 750 | 900 | ||
| Ép | mm | 800 | 1000 | 1000 | 1000 | 1100 | 1120 | |||
| Tốc độ trượt | Không tải | mm/s | 110 | 130 | 70 | 75 | 75 | 75 | ||
| Ép | mm/s | 9-22 | 6-14 | 8-18 | 7-15 | 7-15 | 7-15 | |||
| Hồi | mm/s | 110 | 125 | 100 | 90 | 90 | 110 | |||
| Kích thước bàn máy | LR | Nắn thẳng | mm | 1100 | 1200 | 1200 | 1400 | 2000 | 1600 | |
| Ép | mm | 620 | 720 | 720 | 850 | 1000 | 1000 | |||
| FB | mm | 520 | 600 | 600 | 720 | 800 | 720 | |||
| Kích thước bàn trượt | LR | mm | 560 | 620 | 700 | 700 | 700 | 700 | ||
| FB | mm | 420 | 460 | 500 | 500 | 500 | 500 | |||
| Chiều cao bàn so với mặt sàn | mm | 720 | 750 | 780 | 820 | 820 | 600 | |||
| Lỗ mở trên bàn | mm | φ120 | φ150 | φ180 | φ200 | φ200 | / | |||
| Kích thước tổng thể | LR | Nắn thẳng | mm | 1250 | 1280 | 1350 | 1400 | 2000 | 1600 | |
| Ép | mm | 1250 | 1280 | 1350 | 1400 | 1400 | 1600 | |||
| FB | mm | 1300 | 1450 | 1550 | 1900 | 2250 | 2300 | |||
| Cao hơn mặt sàn | Nắn thẳng | mm | 2600 | 2750 | 2860 | 2920 | 3020 | 3200 | ||
| Ép | mm | 2800 | 3050 | 3160 | 3220 | 3370 | 3350 | |||
| Dưới mặt sàn | mm | / | / | / | / | / | / | |||
| Công suất động cơ chính | kW | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 15 | |||
| Khối lượng | Nắn thẳng | kg | 2800 | 4200 | 5300 | 6400 | 7400 | 11000 | ||
| Ép | kg | 3000 | 4500 | 5500 | 6800 | 7800 | 12000 | |||
Danh mục cấu hình
| No. | Item | Tiêu chuẩn | Nâng cao |
| 1 | PLC | Mitsubishi | Siemens |
| 2 | Động cơ | WanNan/Thương hiệu hàng đầu Trung Quốc | Siemens / Rexroth |
| 3 | Bơm | Anson/Đài Loan, Yuken/Nhật Bản | Siemens / Rexroth |
| 4 | Bơm servo | DAIKIN/Nhật Bản | DAIKIN/Nhật Bản |
| 5 | Van đổi hướng | Yuken/Nhật Bản | Atos/Italy, Rexroth |
| 6 | Van tỉ lệ | Yuken/Nhật Bản | Atos/Italy, Rexroth |
| 7 | Van cartridge | Jeou Gang/Taiwan,SUN/USA | SUN, Atos, Rexroth |
| 8 | Van nạp trước | TAI COLN/Đài Loan | Atos/Italy, Rexroth |
| 9 | Thiết bị điện | Schneider/Pháp | Schneider/Pháp |
| 10 | Màn chắn quang | LNTECH – đạt dấu CE | LNTECH – đạt dấu CE |
| 11 | Màn hình cảm ứng (HMI)9 | Weinview/Đài Loan | Siemens |
| 12 | Đồng hồ áp suất | SKON/Đài Loan | SKON/Đài Loan |
| 13 | Đế chia thủy lực | SẢN XUẤT TẠI ĐÀI LOAN | SẢN XUẤT TẠI ĐÀI LOAN |
| Không sử dụng linh kiện kém chất lượng trong các máy ép ACCURL. | |||

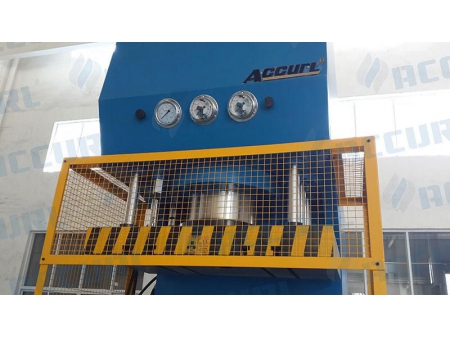

Hình ảnh chi tiết
