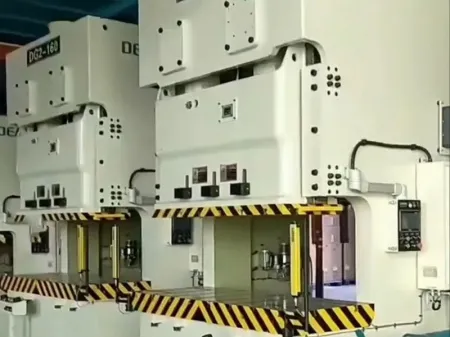

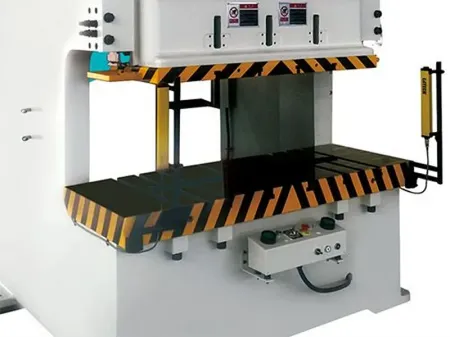

Máy Ép Dập DG2

Máy ép khung chữ C hai điểm dùng cho dập kim loại, đột lỗ, uốn, cắt và cắt phôi
  • Lực ép dập 110T đến 315T
  • Số lần ép dập/phút 20 SPM đến 100 SPM
  • Hành trình 110mm đến 280mm
  • Kích thước bàn trượt 1400×500mm đến 2100×700mm

Máy ép dập khung chữ C hai trục khuỷu DG2 được thiết kế để dập kim loại chính xác và ổn định cao, phù hợp với các ứng dụng cường độ cao và yêu cầu chất lượng nghiêm ngặt. Hệ thống truyền động hai trục khuỷu đồng bộ kết hợp với khung thép cứng vững giúp máy duy trì lực ép ổn định, đặc biệt hiệu quả trong các ngành như ô tô, điện tử và thiết bị gia dụng.

Với lực ép dập từ 110T đến 315T và số lần dập từ 20 đến 100 SPM, máy ép dập khung chữ C DG2 đáp ứng tốt yêu cầu vận hành liên tục và chính xác. Sản phẩm được chế tạo theo tiêu chuẩn chính xác JIS cấp 1 của Nhật Bản, đảm bảo quá trình sản xuất trơn tru, hiệu quả và chính xác cho doanh nghiệp của bạn.

Ứng dụng
  • Dụng cụ: rãnh cờ lê, kìm, đầu tua vít, đầu búa
  • Dụng cụ nhà bếp: nắp nồi, dao, khay nướng
  • Thiết Bị Gia Dụng: vỏ máy giặt, cánh cửa tủ lạnh, bảng điều khiển lò vi sóng, vỏ máy điều hòa
  • Phụ kiện kim khí: bản lề, khóa, ốc vít
  • Đồ điện tử: khung vỏ điện thoại, vỏ kim loại, giá đỡ bảng mạch
  • Linh kiện ô tô, linh kiện hàng không , v.v.
Các Đặc Điểm Chính
  • Hệ thống truyền động hai trục khuỷu với lực ép ổn định
  • Khung thép hàn cứng vững, xử lý phun bi và giảm ứng suất
  • Dẫn hướng chính xác 6 mặt, thiết kế truyền động tối ưu
  • Các bộ phận chính như trục khuỷu, bánh răng được xử lý nhiệt và mài chính xác
  • Bộ ly hợp mô-men xoắn cao và hệ thống bảo vệ quá tải thủy lực đảm bảo vận hành an toàn và đáng tin cậy
  • Điều khiển tốc độ bằng biến tần, thích ứng với nhiều quy trình dập khác nhau
  • Hệ thống mỡ bôi trơn tự động, đảm bảo vận hành ổn định lâu dài
Thông Số Kỹ Thuật
Model Đơn vị DG2-110T DG2-160T DG2-200T DG2-250T DG2-315T
Dòng V H V H V H V H V H
Lực ép dập T 110 160 200 250 315
Điểm lực ép dập định mức mm 5 3 6 3 6 3 7 3.5 8 4
Số lần ép dập mỗi phút S.P.M 35-65 50-100 30-55 40-85 25-45 35-70 20-35 30 - 60 20-35 30-60
Chiều dài hành trình mm 180 110 200 130 250 150 280 170 300 200
Chiều cao đóng tối đa mm 400 435 450 485 500 550 550 605 600 650
Điều chỉnh chiều cao khuôn mm 100 100 120 120 120
Kích thước bàn trượt mm 1400×500 1600×550 1850×650 2100×700 2100×700
Độ dày bàn trượt mm 70 70 95 95 95
Kích thước bàn đỡ mm 1800×650 2000×760 2400×840 2700×900 2880×920
Độ dày tấm bàn đỡ mm 130 150 170 170 170
Áp suất khí nén yêu cầu kg/cm² 6.0 6.0 6.0 6.0 6.0
Độ chính xác kW.p 11×4 15×4 18.5×4 22×4 30×4
Điều chỉnh bàn trượt Điện
Độ chính xác mm JIS 6402 (Nhật Bản) Cấp 1
Đệm khuôn 2 tấm đệm, 2 xi-lanh
Tải trọng đệm khuôn tấn 3.6×2 3.6×2 10×2 14×2 14×2
Hành trình đệm khuôn mm 70 70 80 100 100
Diện tích tấm đệm khuôn mm 350×235×2pcs 350×235×2pcs 540×350×2pcs 640×470×2pcs 640×470×2pcs

  • Ly hợp khô
  • Hệ thống vận hành tiêu chuẩn (Defu)
  • Lựa chọn chế độ vận hành: Tắt/Nhích/Hành trình đơn an toàn/Liên tục
  • Thiết bị bảo vệ quá tải thủy lực
  • Thiết bị an toàn chống quá tải hành trình
  • Van điện từ kép
  • Cảm biến phát hiện cấp liệu sai
  • Điều chỉnh bàn trượt bằng điện
  • Đồng hồ số chỉ báo chiều cao khuôn (đơn vị 0.1 mm)
  • Hệ thống bôi trơn bằng mỡ tự động
  • Bộ đếm tổng (6 chữ số)
  • Bộ đếm cài sẵn (6 chữ số)
  • Bộ đếm bảo trì (6 chữ số)
  • Công tắc cam quay điện tử (6 kênh dự phòng)
  • Bộ thổi khí (1/2", một kênh)
  • Đầu nối nguồn khí (1/2", hai kênh)
  • Ổ cắm cảm biến cấp liệu sai
  • Ổ cắm nguồn (chỉ sử dụng được với nguồn điện xoay chiều một pha 110V)

  • Ly hợp/phanh ướt
  • Đệm khuôn
  • Động cơ thay đổi tốc độ
  • Màn hình cảm ứng
  • Thiết bị an toàn quang điện
  • Bộ trượt đẩy liệu
  • Mạch đảo chiều động cơ chính
  • Công tắc chân
  • Khối chặn khuôn an toàn có phích cắm
  • Bảng điều khiển nút nhấn hai tay kiểu chữ T
  • Van điện từ
  • Giá đỡ chống rung
  • Hệ thống thay khuôn nhanh
  • Kẹp khuôn trên
  • Kẹp khuôn dưới
  • Thanh nâng khuôn
  • Cánh tay đỡ khuôn
  • Bu lông neo và bản đế
  • Bộ xả cuộn tự động
  • Bộ nắn thẳng, nạp phôi NC 3 trong 1
  • Bộ cấp liệu con lăn NC
  • Bộ nắn thẳng, xả cuộn 2 trong 1
  • Máy nắn thẳng

Thiết kế có thể thay đổi mà không cần báo trước và có thể được tùy chỉnh theo yêu cầu.

Model DG2-110 DG2-160 DG2-200 DG2-250 DG2-315
V H V H V H V H V H
AA 2000 2200 2620 3000 3000
AB 1900 2080 2460 2800 2840
AC 1360 1520 1820 2200 2200
AD 1800 2000 2400 2590 2600
AE 1510 1660 1990 2220 2170
AF 1400 1600 1850 2100 2100
AG 1780 1980 2320 2590 2600
BA 1745 1940 2235 2545 2610
BB 1295 1380 1885 2195 2025
BC 650 760 840 900 920
BD 330 385 425 455 455
BE 500 550 650 700 700
HA 630 730 790 520 820
HB 830 865 990 1025 1070 1120 1100 1155 1100 1100
HC 400 435 450 485 500 550 550 605 600 650
HD 180 110 200 130 250 150 280 170 280 170
HE 3059 3709 3849 4304 4460
HF 1240 1440 1570 1680 1680
OH 35 47 54 54 54

Bàn trượt
Bàn đỡ
Bàn đỡ
Model DG2-110 DG2-160 DG2-200 DG2-250
V H V H V H V H
Kiểu rãnh T A A B B
Số lượng rãnh T 6 8 8 8
b1 375 375 375 450
b2 125 125 125 150
b3 320 520 710 680
b4 430 520 520 540
b5 255 415 455 510
 Hình 3, Hình 4  Số lỗ pin × đường kính 30×Ø20 48×Ø20 48×Ø28 70×Ø28
Khoảng cách lỗ pin c×d 75×100 75×75 100×100 100×100
Bàn trượt
Kiểu rãnh T A A B B
Số lượng rãnh T 4 6 6 6
b6 375 375 375 450
b7 125 125 125 150
Chi Tiết Rãnh T
Loại khe chữ T A B
a 22 28
b 37 48
C 24 28
d 16 20
r 1 1
Tải xuống

Tài liệu giới thiệu sản phẩm của chúng tôi

Máy ép dập khung chữ C hai trục khuỷu mang lại lực ép mạnh mẽ, độ ổn định cao và độ chính xác vượt trội, hỗ trợ tối ưu cho dây chuyền sản xuất của bạn. Liên hệ với chúng tôi để tìm hiểu thêm và lựa chọn model phù hợp nhất với ứng dụng sản xuất của bạn.
