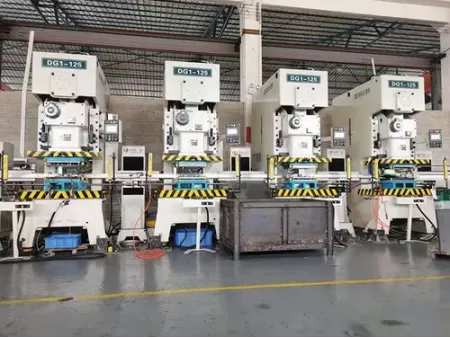

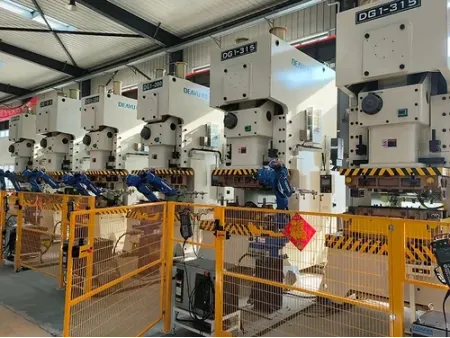

Máy Ép Dập Khung Chữ C Một Điểm

Tải về

Trang web: https://metalforming-vn.com/1-1-single-point-gap-frame-press.html

Dòng Máy Ép Dập DG1

Máy ép dập cơ khí khung C dùng cho dập kim loại, đột lỗ, uốn, cắt và cắt phôi

Lực ép dập 25T đến 315T
Số lần ép dập/phút 30 SPM đến 200 SPM
Hành trình 30mm đến 250mm
Kích thước bàn trượt 300×230mm đến 1000×750mm

Máy ép khung chữ C một điểm DG1 được thiết kế để dập các linh kiện kim loại chính xác cao và ổn định lâu dài. Máy hỗ trợ tạo hình thân xe ô tô, vỏ thiết bị điện tử, linh kiện thiết bị gia dụng với độ chính xác vượt trội và hiệu suất bền vững.

Với lực ép dập từ 25T đến 315T, tốc độ hành trình từ 30 đến 200 SPM, máy ép dập khung chữ C một điểm đáp ứng các nhu cầu sản xuất khắt khe. Khung thép cứng vững, thanh dẫn hướng 6 mặt, và hệ thống truyền động tối ưu mang lại độ ổn định cao trong các thao tác dập, đột, cắt và tạo hình. Sản phẩm được chế tạo theo tiêu chuẩn chính xác JIS Cấp 1 của Nhật Bản, đảm bảo hiệu suất nhất quán và vận hành trơn tru.

Ứng dụng

Dụng cụ: rãnh cờ lê, kìm, đầu tua vít, đầu búa
Dụng cụ nhà bếp: nắp nồi, dao, khay nướng
Thiết Bị Gia Dụng: vỏ máy giặt, cánh cửa tủ lạnh, bảng điều khiển lò vi sóng, vỏ máy điều hòa
Phụ kiện kim khí: bản lề, khóa, ốc vít
Đồ điện tử: khung vỏ điện thoại, vỏ kim loại, giá đỡ bảng mạch
Linh kiện ô tô, hàng không, v.v.

Các Đặc Điểm Chính

Khung thép cứng vững, ổn định lâu dài
Phun bi và xử lý giảm ứng suất
Thanh dẫn hướng 6 mặt và hệ thống truyền động tối ưu giúp dập chính xác
Các bộ phận chính được xử lý nhiệt và mài chính xác, bao gồm trục khuỷu và bánh răng
Bộ ly hợp mô-men xoắn cao và bảo vệ quá tải thủy lực đảm bảo vận hành an toàn
Bộ điều tốc biến tần linh hoạt cho nhiều quy trình dập khác nhau
Hệ thống mỡ bôi trơn tự động (từ 60T trở lên) đảm bảo vận hành trơn tru và ổn định

Thông Số Kỹ Thuật

Model		Đơn vị	DG1-25T		DG1-35T		DG1-45T		DG1-60T		DG1-80T		DG1-110T		DG1-160T		DG1-200T		DG1-260T		DG1-315T
Dòng			V	H	V	H	V	H	V	H	V		V	H	V	H	V	H	V	H	V	H
Lực ép dập		T	25		36		45		60		80		110		160		200		260		315
Điểm lực ép dập định mức		mm	3.2	1.6	3.2	1.6	3.2	1.6	4	2	4	2	6	3	6	3	6	3	7	3.5	7	3.5
Số lần ép dập mỗi phút	Tốc độ thay đổi	S.P.M	60-140	130-200	40-120	110-180	40-100	110-150	35-90	80-120	35-80	80-120	30-60	60-90	20-50	40-70	20-50	50-70	20-40	40-50	20-35	30-50
	Tốc độ cố định	S.P.M	110		85		75		65		55		50		35		35		30		30
Chiều dài hành trình		mm	60	30	70	40	80	50	120	60	150	70	180	80	200	90	200	100	250	150	250	150
Chiều cao đóng tối đa		mm	200	215	220	235	250	265	310	340	340	380	360	410	460	510	460	510	500	550	550	600
Điều chỉnh chiều cao khuôn		mm	50		55		60		75		80		80		100		110		120		120
Kích thước bàn trượt		mm	300×230		360×250		400×300		500×360		560×420		650×470		700×550		850×630		950×700		1000×750
Độ dày bàn trượt		mm	50		50		60		70		70		80		90		90		100		110
Kích thước bàn đỡ		mm	680×300		800×400		850×440		900×500		1000×550		1150×600		1250×800		1400×820		1500×840		1800×900
Độ dày tấm bàn đỡ		mm	70		70		80		80		90		110		140		160		180		200
Đường kính lỗ gắn chốt khuôn		mm	38.1		C38.1		438.1		C50		050		050		65		C65		C65		C65
Động cơ chính		kW.p	3.7×4		3.7×4		5.5×4		5.5×4		7.5×4		11×4		15×4		15×4		18.5×4		30×4
Điều chỉnh bàn trượt			Thủ công								Điện
Áp suất khí nén yêu cầu		kg/cm²	6.0		6.0		6.0		6.0		6.0		6.0		6.0		6.0		6.0		6.0
Độ chính xác		mm	JIS 6402 (Nhật Bản) Cấp 1
Tải trọng đệm khuôn		tấn	-		2.3		2.3		3.6		3.6		6.3		10		14		14		14
Hành trình đệm khuôn		mm			50		50		70		70		80		80		100		100		100
Diện tích tấm đệm khuôn		mm	-		300×230		300×230		350×300		450×310		500×350		650×420		710×480		810×480		810×480

Cấu Hình Tiêu Chuẩn

Truyền động tốc độ thay đổi
Bảo vệ quá tải thủy lực
Điều chỉnh trượt thủ công (dưới 60T)
Điều chỉnh trượt bằng điện (trên 80T)
Đồng hồ cơ chỉ báo chiều cao khuôn (dưới 60T)
Đồng hồ số chỉ báo chiều cao khuôn (trên 80T)
Hệ thống đối trọng trượt và khuôn
Bộ mã hóa điện tử

Bộ phát hiện cấp liệu sai
Ổ cắm nguồn
Hệ thống điều khiển người-máy (Defu)
Thiết bị an toàn quá hành trình
Bộ thổi khí
Hộp dụng cụ bảo trì
Sách hướng dẫn vận hành

Cấu Hình Tùy Chọn

Ly hợp ướt
Đệm khuôn
Công tắc chân
Hệ thống thay khuôn nhanh
Bộ trượt đẩy liệu
Bộ xả cuộn tự động

Cánh tay robot thông minh
Đèn chiếu khu vực khuôn
Bộ cảm biến liệu sót lại (Riken Optech)
Bộ giám sát lực dập
Thiết bị an toàn quang điện

Thiết kế có thể thay đổi mà không cần báo trước và có thể được tùy chỉnh theo yêu cầu.

Biểu Đồ Hành Trình

Kích Thước Tổng Thể (mm)

Model	DG1-25		DG1-35		DG1-45		DG1-60		DG1-80		DG1-110		DG1-160		DG1-200		DG1-260
Dòng	V	H	V	H	V H		V	H	V	H	V	H	V	H	V H		V H
AA	840		900		950		1000		1170		1290		1390		1680		1850
AB	700		800		790		860		980		1100		1200		1400		1560
AC	368		500		550		600		690		800		870		980		1050
AD	680		800		850		900		780		1150		1250		1400		1500
AE	408		488		502		526		544		616		660		800		900
AF	300		360		400		500		560		650		700		850		950
AG	540		620		670		720		780		920		1000		1160		1300
AH	920		990		1040		1090		1328		1458		1559		1790		1945
BA	1150		1200		1400		1420		1595		1720		2140		2440		2615
BB	910		1050		1250		1220		1295		1320		1740		1880		2005
BC	1390		1450		1650		1670		1820		1970		2390		2690		2865
HA	715		702		702		700		732		711		752		826		802
HB	795		790		790		785		830		830		900		995		1030
HC	200	215	220	235	250	265	310	340	340	380	360	410	460	510	460	510	500	550
HD	60	30	70	40	80	50	120	60	150	70	180	80	200	90	200	100	250150
HE	2125		2300		2390		2750		2980		3133		3610		4058		4433
HF									1462		1461		1638		1614		1638
ØH	Ø18		Ø18		Ø23		Ø23		Ø28		Ø28		Ø35		Ø33		Ø40

Kích Thước Bàn Đỡ & Bàn Trượt

Bàn trượt

Bàn đỡ

Model	A	B	C	D	E	F	H	I	J	K	L	Khe chữ T
DG1-25	240	120	90	680	300	300	230	/	150	Ø38	80	I
DG1-35	280	140	120	800	400	360	250	/	160	Ø38	100	I
DG1-45	300	150	120	850	440	400	300	/	210	Ø38	120	I
DG1-60	320	160	150	900	500	500	360	220	220	Ø50	160	Ⅱ
DG1-80	360	180	150	1000	550	560	420	300	220	Ø50	180	Ⅱ
DG1-110	400	200	160	1150	600	650	470	300	220	Ø50	220	Ⅱ
DG1-160	440	220	220	1250	800	700	550	300	175	Ø65	220	Ⅱ
DG1-200	480	240	280	1400	820	850	630	420	200	Ø65	300	Ⅱ
DG1-260	520	260	290	1500	840	950	700	420	200	Ø65	300	Ⅱ
DG1-315	520	260	290	1800	900	1000	750	450	200	Ø65	300	Ⅱ

Tải xuống

Tài liệu giới thiệu sản phẩm của chúng tôi

Máy ép khung chữ C (khung hở) một điểm mang đến độ chính xác, độ ổn định và hiệu suất cao cho dây chuyền sản xuất của bạn. Hãy liên hệ với chúng tôi để tìm hiểu thêm và nhận giải pháp phù hợp nhất cho ứng dụng của bạn.
