Máy Cắt Thép Không Gỉ Laser Fiber CNC 500W
Tải về
Dòng máy cắt laser fiber Genius của ACCURL là dòng máy vô cùng nhanh và linh hoạt, giải pháp lý tưởng cho việc cắt siêu tốc các vật liệu tấm mỏng. Thiết bị này có khả năng cắt được nhiều loại kim loại đen và kim loại màu trong khi vẫn duy trì chi phí vận hành thấp.
Đặc điểm
- Bộ điều khiển CNC Cypcut Windows CAD/CAM thân thiện với người dùng.
- Các đặc điểm nổi bật:
-Tốc độ định vị đồng thời tối đa: 160 m/phút.
-Tốc độ gia tốc: 14 m/s² (1.5G).
-Độ chính xác: - 0.05 mm.
-Hiệu quả năng lượng: giảm đáng kể mức tiêu thụ điện năng.
-Nguồn laser IPG. Công suất đầu ra từ 500W. - Đầu cắt RayTools với hỗ trợ công suất đầu ra đến 2kW.
- Thiết kế hoàn toàn kín, đảm bảo an toàn tối đa cho người vận hành.
- Hệ thống chuyển đổi áp suất khí cao xuống thấp hiệu quả.
- Cảm biến điện dung, đầu cắt áp suất cao.
- Chức năng kiểm soát công suất đầu ra theo tổ hợp lồng ghép tự động.
- Tính toán tự động thời gian và chi phí trên mỗi đơn vị.
- Kết nối mạng bên ngoài.
- Hệ thống hút khói (đi kèm trong các dòng model).
- Hệ thống thu gom phôi và phần dư thừa.
- Hệ thống van tỉ lệ kép, kiểm soát áp suất khí khác nhau và hệ thống đặc biệt cho áp suất cao.
Thông Số Kỹ Thuật
| Công suất laser | Laser Fiber 500W |
| Nguồn laser | Bộ nguồn laser fiber IPG của Mỹ/Nga |
| Diện tích làm việc (D × R) | 3000mm x 1500mm |
| Bộ điều khiển CNC | FISCUT CypCut Thượng Hải |
| Đầu cắt laser | Raytools – Thụy Sĩ |
| Nguồn điện | AC380V±5% 50/60Hz (3 pha) |
| Tổng công suất điện | 10kW |
| Độ chính xác vị trí trục X, Y, Z | ±0.03mm |
| Độ chính xác lặp lại trục X, Y, Z | ±0.02mm |
| Tốc độ định vị tối đa trục X và Y | 72m/phút |
| Gia tốc | 1g |
| Tải trọng bàn làm việc tối đa | 600kg |
| Chế độ lập trình bản vẽ | Nhập trực tiếp các định dạng AI, DWG, PLT, DXF |
| Trọng lượng máy | 5T |
| *** Lưu ý: Do sản phẩm được cập nhật liên tục, vui lòng liên hệ để nhận thông số kỹ thuật mới nhất *** | |
Giới hạn độ dày cắt
| Vật liệu | Giới hạn độ dày cắt |
| Thép cacbon | 6mm |
| Thép không gỉ | 3mm |
| Nhôm | 1mm |
| Đồng thau | 1mm |
| Đồng đỏ | 0.5mm |
Bộ phận chính
| Tên bộ phận | Ghi chú |
| Nguồn laser fiber | IPG (Mỹ/Nga)/500W |
| Động cơ và bộ truyền động servo | DELTA (Đài Loan) |
| Trục vít me bi | HIWIN (Đài Loan) |
| Thanh dẫn hướng | HIWIN (Đài Loan) |
| Thanh răng | YYC (Đài Loan) |
| Đầu cắt laser | RAYTOOLS (Thụy Sĩ) |
| Bộ làm mát | HAN LI (Trung Quốc) |
| Bộ điều khiển | FISCUT (Trung Quốc) |
| Van tỷ lệ khí | SMC (Japan) |
| Hộp giảm tốc | APEX (Đài Loan) |
Hình ảnh chi tiết

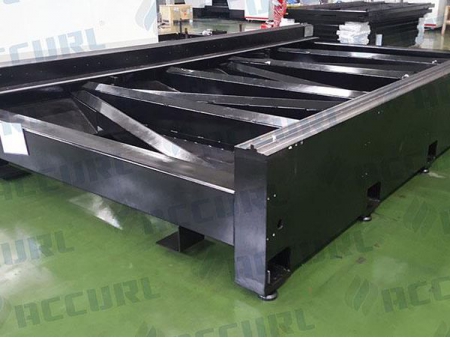

- Khung máy được xử lý nhiệt

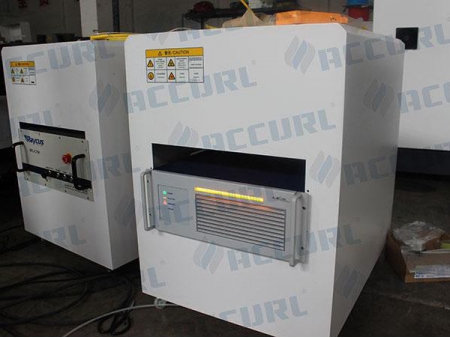

- Nguồn laser fiber IPG 500w
- Đầu cắt laser
- Thanh dẫn hướng tuyến tính và thanh răng
- Hộp giảm tốc Shimpo từ Nhật Bản
