Máy Cắt Thủy Lực

Dòng VAC

Máy Cắt Thủy Lực

Dòng VAC

Máy Cắt Thủy Lực CNC là một thiết bị hiện đại, tích hợp công nghệ tiên tiến, đảm bảo vận hành hiệu quả và đáng tin cậy. Nổi bật với sự linh hoạt, máy được trang bị nhiều loại thiết bị phụ trợ thông minh, tăng cường khả năng và năng suất làm việc.

Thông Số

(Độ dày cắt: từ 6 đến 16mm)

Model	Độ dày cắt tối đa (mm)	Chiều dài cắt tối đa (mm)	Khoảng cách trục đứng (mm)	Hành trình (n/phút)	cữ chặn sau (mm)Hành trình		Góc cắt (°)	Công suất chính (kW)	Thể tích dầu (L)	Kích thước (D*R*C) (mm)	Trọng lượng (kg)
VAC-6×4050E	6	4050	4420	15	600	1.5	11	300	4800*1720*1950	9600
VAC-6×3050	6	3050	3600	16-40	1000	0.5-2.5	15	300	4030*2116*2100	8400
VAC-6×4050	6	4050	4620	14-33	1000	0.5-2.5	15	300	5060*2200*2270	11500
VAC-6×5050	6	5050	5620	10-25	1000	0.5-2	15	360	6100*2200*2300	16000
VAC-6×6050	6	6050	6620	7-20	1000	0.5-2	15	360	7100*2300*2500	20000
VAC-8×3050	8	3050	3600	12-30	1000	0.5-2.5	15	300	4030*2116*2100	9500
VAC-8×4050	8	4050	4620	9-22	1000	0.5-2.5	15	300	5060*2300*2365	12500
VAC-8×5050	8	5050	5620	7-16	1000	0.5-2	22	360	6100*2200*2300	20000
VAC-8×6050	8	6050	6620	6-16	1000	0.5-2	22	360	7100*2300*2500	28000
VAC-10×3050	10	3050	3620	12-30	1000	0.5-2.5	22	420	4080*2165*2260	12000
VAC-10×4050	10	4050	4620	10-24	1000	0.5-2.5	22	420	5205*2320*2300	15000
VAC-10×6050	10	6050	6640	6-18	1000	0.5-2	22	420	7250*2350*2800	36500
VAC-13×3050	13	3050	3620	12-26	1000	0.5-2.5	30	540	4250*2300*2415	13700
VAC-13×4050	13	4050	4620	10-22	1000	0.5-2.5	30	540	5205*2350*2485	17000
VAC-16×3050	16	3050	3640	8-18	1000	0.5-2.5	30	540	4235*2300*2485	16000
VAC-16×4050	16	4050	4640	7-15	1000	0.5-2.5	30	540	5235*2350*2585	21000

Chi Tiết

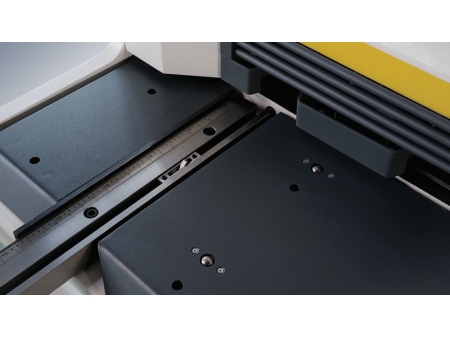

• 1. Thiết bị điều chỉnh độ thẳng đứng và định vị phía trước

     Có cánh tay vuông vững chắc và thước đo ở bên trái máy, đảm bảo cắt chính xác.

• 1. Cơ chế điều chỉnh khe hở lưỡi cắt CNC

     Hệ thống tự động điều chỉnh khoảng cách giữa các lưỡi cắt, nâng cao chất lượng cắt.

• 1. Hệ thống đo lùi có độ chính xác cao

     Thiết bị backgauge cơ cấu nâng backgauge tự động
     Sự kết hợp của vít bi chính xác, cấu trúc dẫn hướng tuyến tính và bộ truyền động động cơ servo, đảm bảo độ chính xác định vị.

• 1. Thiết bị vật liệu nhẹ và có áp suất
• 1. Hệ thống thủy lực tích hợp

     Giảm rò rỉ dầu thủy lực hiệu quả.

• 1. Cấu trúc chuyển bi thép của bàn làm việc

     Viên bi thép lăn giảm ma sát và bảo vệ bề mặt phôi.

• 1. Hệ Thống CNC

     Cybelec CT8 Thụy Sĩ

Tuỳ chọn

• Thiết bị hỗ trợ tấm phía sau bằng khí nén.
• Pallet di động phía trước.
• Thiết bị định vị góc.
• Thiết bị điều chỉnh khe hở CNC
• Thiết bị cấp liệu phía trước CNC
• Thiết bị xả pallet phía sau
