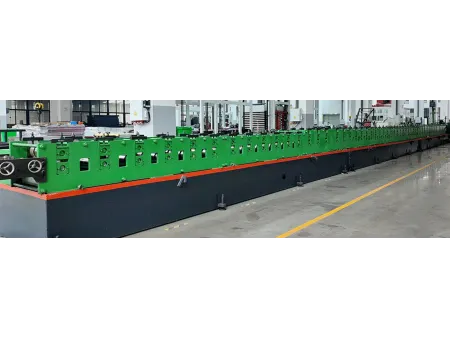

Máy Cán Tạo Hình Khung Cửa Thép

Tải về

Trang web: https://metaldoormachine-vn.com/2-2-1-steel-door-frame-roll-forming-machine.html

NCM-400

Dây chuyền cán tạo hình để sản xuất khung cửa kim loại với độ dày tấm 0.6 đến 1.8 mm

• 1. Bộ xả cuộn

     1. Bộ xả cuộn tiêu chuẩn có tải trọng tối đa 5 tấn.
     2. Cố định bằng cơ cấu khóa tay quay và chốt gài để tránh trượt cuộn.

• 1. Khung chính

     Trạm cán tạo hình được làm từ thép tấm Q235 khổ lớn, cắt và tạo hình trong một bước, sau đó gia công bằng máy phay CNC kiểu giàn.
     Đặt tấm thép dày 12 mm giữa trạm tạo hình và khung đế để đảm bảo độ phẳng của trạm tạo hình.
     Khung chính dùng kết cấu dạng ghép đoạn, thuận tiện vận chuyển, giữa các đoạn có bộ phụ kiện liên kết chuyên dụng.

• 1. Cụm cán tạo hình

     Hệ thống dẫn hướng cấp liệu cong phía trước cho phép điều chỉnh bề rộng cấp liệu, đảm bảo cấp liệu ổn định và không lệch trong quá trình cán.
     Trục cán được làm từ thép 40Cr sau khi được tôi và ram, gia công bằng tiện CNC để khớp chính xác với khuôn cán, đảm bảo cân bằng theo phương ngang và giảm dao động trong quá trình kéo.
     Sau khi cán tạo hình, sản phẩm được hiệu chỉnh bằng thiết bị nắn chỉnh chuyên dụng để đảm bảo tạo hình chính xác tiết diện khung cửa.

• 1. Bộ truyền động

     Hệ truyền động sử dụng kết cấu động cơ hộp số bánh răng côn, vận hành êm và độ ồn thấp.
     Mô-đun độc lập giúp dễ bảo trì và thay thế.

• 1. Máy Cắt Xén

     Sử dụng phương pháp cắt thủy lực để tạo hình đoạn tiết diện khung cửa.
     Dao cắt làm từ vật liệu Cr12Mov;
     Dao cắt thẳng (chủ yếu dùng để cắt phẳng đoạn khung cửa) hoặc dao cắt bậc (vừa cắt đoạn khung cửa, vừa cắt trực tiếp phần liên kết) có thể kết hợp linh hoạt theo yêu cầu tiết diện, một máy có thể sản xuất nhiều tiết diện khác nhau của cùng một loại khung.
     Cắt thủy lực cho lực cắt lớn và bề mặt cắt không ba via.

• 1. Bàn ra liệu (Cấu hình tiêu chuẩn)

     Bàn ra liệu tự động thu gom vật liệu sau khi cắt.
     Trang bị cơ cấu điều chỉnh chiều cao theo nhu cầu.

• 1. Hệ thống điều khiển điện

     1. Tùy chọn linh kiện Siemens/Delta/Mitsubishi,… theo nhu cầu.
     2. Quy trình sản xuất có thể chạy độc lập để sản xuất khung cửa kim loại theo lô, hoặc sản xuất luân phiên để tạo trọn bộ khung cửa.

• 1. Thiết bị làm mát

     Các đầu ra nước làm mát được bố trí đều cạnh cụm cán tạo hình, mỗi đầu ra có công tắc riêng để điều chỉnh theo nhu cầu.
     Khung máy được trang bị hệ thống hồi nước tự động đưa nước về bồn, cho phép tái sử dụng nước làm mát.

Giải pháp thiết kế theo yêu cầu cho lĩnh vực sản xuất cửa kim loại
