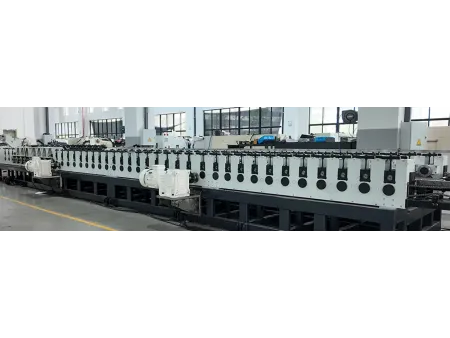

Máy Cán Tạo Hình Cánh Cửa Thép

Tải về

Trang web: https://metaldoormachine-vn.com/2-2-3-steel-door-panel-roll-forming-machine.html

NCM-560

Dây chuyền cán tạo hình để sản xuất cánh cửa kim loại với cụm giá cán một bên

Máy cán tạo hình cánh cửa loại tôn tấm

Máy cán tạo hình cánh cửa loại cơ bản

Máy tạo hình cánh cửa NCM-560 phù hợp để cán tạo hình bên khóa/bên bản lề của tấm trước và tấm sau của cánh cửa. Sau khi tạo hình xong một bên của tấm cánh, có thể cán tạo hình bên còn lại bằng cách đổi bên thủ công. Máy áp dụng phương pháp cán tạo hình khuôn đơn hoàn toàn tự động, một người có thể vận hành. Tốc độ tạo hình tối đa của máy sản xuất tấm cánh có thể đạt 12m/phút. Ngoài ra, có thể bổ sung tùy chọn ngoại quan tôn tấm theo nhu cầu.

Ứng dụng

• Cửa an toàn/cửa chống trộm
• Cửa chống cháy
• Cửa y tế/cửa bệnh viện
• Cửa phòng sạch

Thông số kỹ thuật

Độ dày vật liệu	0.5-1.0mm, có thể tùy chỉnh
Chiều rộng vật liệu	400-1200mm, có thể tùy chỉnh
Tốc độ sản xuất	8-12m/phút, có thể điều chỉnh
Công suất	7.5-11kW, tùy theo cấu hình sản phẩm

Tính năng

• Một giá tạo hình với hai khuôn, có thể tạo hình đồng thời hai hình dạng khác nhau.
• Máy cán tạo hình có thể tạo ra các dạng mà các thao tác chấn gấp hoặc bo vát mép không thể thực hiện được.

Chi tiết

• 1. Khung máy

     Khung chính được hàn bằng ống vuông, và kết cấu hàn đã được phân tích ứng suất chuyên nghiệp.
     Trạm cán tạo hình được tạo từ thép tấm Q235 khổ lớn cắt một lần, sau đó gia công bằng máy phay CNC kiểu giàn.
     Bổ sung tấm thép dày 20 mm giữa trạm cán tạo hình và khung máy dưới để đảm bảo độ phẳng của máy cán.

• 1. Máy cán tạo hình

     Sử dụng kết cấu một giá tạo hình và hai khuôn, máy có thể đồng thời tạo hai hình dạng khác nhau trong một lần vận hành.
     Khuôn cán được gia công theo quy trình tiện CNC, nhiệt luyện và tiện tinh CNC, giúp tăng độ tròn của khuôn và độ bền sử dụng.

• 1. Bộ truyền động

     Trạm cán tạo hình được trang bị bộ truyền động tích hợp, giúp ngăn mảnh vụn rơi và hạn chế nguy cơ chấn thương tay.
     Động cơ và hộp giảm tốc được bố trí trong khung máy, tiết kiệm không gian thao tác.

• 1. Hệ thống điều khiển điện

     Toàn bộ máy tạo hình cửa kim loại được điều khiển bằng hệ thống PLC, tùy chọn linh kiện Delta/Siemens/Mitsubishi, v.v

Giải pháp thiết kế theo yêu cầu cho lĩnh vực sản xuất cửa kim loại
