Máy Chấn Thủy Lực NC Dòng WC67Y
Tải về
ACCURL sản xuất dòng máy chấn thủy lực công suất và hiệu suất cao, được đảm bảo thực hiện các công việc chấn kim loại tấm chính xác cho mục đích gia công của bạn. Dòng máy chấn WC67Y là giải pháp hoàn hảo cho các thao tác gia công kim loại đơn giản nhưng mạnh mẽ.
Đặc điểm
- Máy chấn thủy lực có thiết kế tinh gọn và đáp ứng các yêu cầu sản xuất của EU. Kết cấu thân máy được hàn bằng robot tự động và trải qua quy trình xử lý ứng suất bằng phương pháp ủ.
- Máy sử dụng hệ thống thủy lực tích hợp, đáng tin cậy và dễ bảo trì, được thiết kế bởi Bosch-Rexroth (Đức).
- Các phôi được uốn với độ chính xác tối đa nhờ cơ chế đồng bộ cơ học và hệ thống bù phức hợp của máy.
- Hành trình và khoảng cách của chốt sau được điều chỉnh tự động bằng động cơ và cũng có thể điều chỉnh thủ công. Thông số điều chỉnh được hiển thị qua đồng hồ kỹ thuật số.
- Các chế độ vận hành inch, đơn và liên tục được thiết kế để điều khiển máy thông qua rơle thời gian.
- Rào chắn an toàn và bộ khóa điện được trang bị nhằm đảm bảo an toàn tối đa trong quá trình vận hành.
Cấu hình tiêu chuẩn của máy chấn thủy lực.
- Máy chấn thủy lực được trang bị kẹp trung gian trên để tránh hiện tượng kẹt khuôn.
- Cánh tay đỡ tấm kim loại.
- Điều chỉnh độ sâu trục bằng điện.
- Cử chặn sau.
- Cảm biến quang.
- Khuôn trên và khuôn dưới.
- Bộ điều khiển NC Estun E21.
- Hệ thống thủy lực Bosch-Rexroth của Đức.
- Linh kiện điện Telemecanique/Schneider.
- Bảo vệ quá tải thủy lực và điện.
- Cánh tay vuông và tay đỡ phía trước.
- Biến tần Delta với trục vít me bi và thanh trượt đánh bóng độ chính xác 0,05 mm.

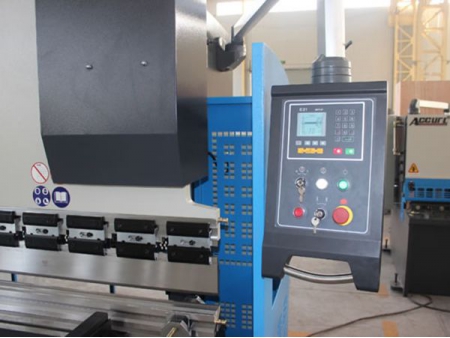

Hệ thống điều khiển NC Estun E21s cho máy chấn thủy lực
- Bảng điều khiển LCD đơn sắc.
- Hệ số tích phân có thể lập trình tự do.
- Kiểm soát định vị tự động.
- Cho phép bù trục vít tự động.
- Rơle thời gian tích hợp.
- Bộ đếm số lần gia công.
- Màn hình hiển thị vị trí cữ sau với độ phân giải 0,01 mm.
Thông Số Kỹ Thuật
| Model(WC67Y/MB7) | 40T/2000 | 40T/2500 | 63T/2500 | 80T/2500 | 80T/3200 | 80T/4000 | 100T/2500 | 100T/3200 | |
| Lực chấn | KN | 400 | 400 | 630 | 800 | 800 | 800 | 1000 | 1000 |
| Chiều dài chấn | mm | 2000 | 2500 | 2500 | 2500 | 3200 | 4000 | 2500 | 3200 |
| Khoảng cách giữa các cột | mm | 1650 | 2000 | 2000 | 1990 | 2600 | 3350 | 1850 | 2550 |
| Độ sâu họng | mm | 200 | 200 | 250 | 280 | 280 | 280 | 320 | 320 |
| Hành trình trượt | mm | 100 | 100 | 100 | 100 | 100 | 100 | 130 | 130 |
| Điều chỉnh hành trình | mm | 80 | 80 | 80 | 80 | 80 | 80 | 100 | 100 |
| Chiều cao đóng tối đa | mm | 330 | 330 | 340 | 360 | 360 | 360 | 390 | 390 |
| Tốc độ hành trình/phút | phút-1 | ≥ 11 | ≥ 11 | ≥ 10 | ≥ 10 | ≥ 10 | ≥ 10 | ≥ 10 | ≥ 10 |
| Công suất động cơ chính | kW | 4 | 4 | 5.5 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 |
| Trọng lượng tịnh | kg | 3000 | 3600 | 4600 | 4800 | 6180 | 7720 | 6050 | 7400 |
| Kích thước tổng thể(DxRxC) | mm | 2500×1900×2240 | 2950×1920×2240 | 3100×1890×2200 | 3120×1910×2300 | 3820×1925×2300 | 4650×1925×2300 | 3190×1945×2420 | 3790×1945×2420 |
| Model(WC67Y/MB7) | 100T/4000 | 125T/2500 | 125T/3200 | 160T/2500 | 160T/3200 | 160T/4000 | 160/6000 | |
| Lực chấn | KN | 1000 | 1250 | 1250 | 1600 | 1600 | 1600 | 1600 |
| Chiều dài chấn | mm | 4000 | 2500 | 3200 | 2500 | 3200 | 4000 | 6000 |
| Khoảng cách giữa các cột | mm | 3350 | 1850 | 2550 | 1950 | 2540 | 3140 | 4800 |
| Độ sâu họng | mm | 320 | 320 | 320 | 330 | 330 | 330 | 330 |
| Hành trình trượt | mm | 130 | 130 | 130 | 200 | 200 | 200 | 200 |
| Điều chỉnh hành trình | mm | 100 | 100 | 150 | 150 | 150 | 150 | 150 |
| Chiều cao đóng tối đa | mm | 390 | 390 | 390 | 465 | 465 | 465 | 465 |
| SPM | phút-1 | ≥ 10 | ≥ 10 | ≥ 10 | ≥ 6 | ≥ 6 | ≥ 6 | ≥ 6 |
| Công suất động cơ chính | kW | 7.5 | 7.5 | 7.5 | 11 | 11 | 11 | 11 |
| Trọng lượng tịnh | kg | 8400 | 6100 | 7300 | 8900 | 9720 | 11160 | 18600 |
| Kích thước tổng thể(DxRxC) | mm | 4590×1945×2420 | 3190×1945×2420 | 3790×1935×2420 | 3300×2225×2560 | 4100×2250×2560 | 4800×2250×2560 | 6400×2250×2960 |
| Model(WC67Y/MB7) | 200T/3200 | 200T/4000 | 200T/6000 | 250T/3200 | 250T/4200 | 250T/5000 | 250T/6000 | |
| Lực chấn | KN | 2000 | 2000 | 2000 | 2500 | 2500 | 2500 | 2500 |
| Chiều dài chấn | mm | 3200 | 4000 | 6000 | 3200 | 4200 | 5000 | 6000 |
| Khoảng cách giữa các cột | mm | 2550 | 3260 | 4800 | 2540 | 3140 | 4000 | 5000 |
| Độ sâu họng | mm | 350 | 350 | 350 | 400 | 400 | 400 | 400 |
| Hành trình trượt | mm | 200 | 200 | 200 | 250 | 250 | 250 | 250 |
| Điều chỉnh hành trình | mm | 150 | 150 | 150 | 180 | 180 | 180 | 180 |
| Chiều cao đóng tối đa | mm | 450 | 450 | 450 | 500 | 500 | 500 | 500 |
| Tốc độ hành trình/phút | phút-1 | ≥ 3 | ≥ 3 | ≥ 3 | ≥ 3 | ≥ 3 | ≥ 3 | ≥ 3 |
| Công suất động cơ chính | kW | 15 | 15 | 15 | 18.5 | 18.5 | 18.5 | 18.5 |
| Trọng lượng tịnh | kg | 11440 | 13400 | 21300 | 13840 | 15320 | 17100 | 18600 |
| Kích thước tổng thể(DxRxC) | mm | 3750×2180×2825 | 4450×2180×2825 | 6420×2180×2900 | 3840×2250×2920 | 4840×2250×2920 | 5640×2250×2980 | 6420×2250×2980 |
| Model(WC67Y/MB7) | 300T/4000 | 300T/5000 | 300T/6000 | 400T/4000 | 400T/6000 | 500T/4000 | 500T/6000 | |
| Lực chấn | KN | 3000 | 3000 | 3000 | 4000 | 4000 | 5000 | 5000 |
| Chiều dài chấn | mm | 4000 | 5000 | 6000 | 4000 | 6000 | 4000 | 6000 |
| Khoảng cách giữa các cột | mm | 2900 | 3900 | 4900 | 3140 | 5000 | 3050 | 4760 |
| Độ sâu họng | mm | 400 | 400 | 400 | 400 | 400 | 400 | 400 |
| Hành trình trượt | mm | 250 | 250 | 250 | 320 | 320 | 320 | 320 |
| Điều chỉnh hành trình | mm | 180 | 180 | 180 | 220 | 220 | 220 | 220 |
| Chiều cao đóng tối đa | mm | 535 | 535 | 535 | 600 | 600 | 630 | 630 |
| Tốc độ hành trình/phút | phút-1 | ≥ 3 | ≥ 3 | ≥ 3 | ≥ 2.5 | ≥ 2.5 | ≥ 2.5 | ≥ 2.5 |
| Công suất động cơ chính | kW | 22 | 22 | 22 | 37 | 37 | 37 | 37 |
| Trọng lượng tịnh | kg | 24400 | 27100 | 29100 | 30100 | 41100 | 42000 | 47600 |
| Kích thước tổng thể(DxRxC) | mm | 4400×2250×3115 | 5400×2250×3115 | 6400×2250×3520 | 4800×2625×3700 | 6800×2650×3900 | 4200×4500×4760 | 6200×4500×4760 |

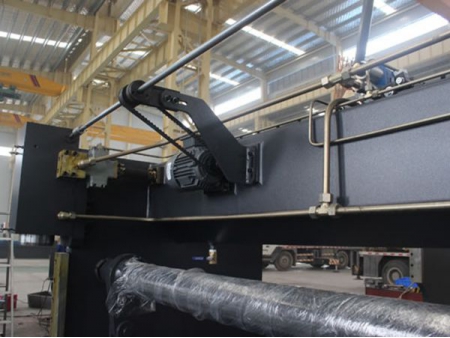

Hình ảnh chi tiết
