Máy Chấn Thủy Lực NC 2 Trục

Tải về

Trang web: https://accurlcnc.vn/2-axis-nc-hydraulic-press-brake.html

Đặc điểm

• Máy chấn Easy Bend dòng B là lựa chọn lý tưởng để gia công các chi tiết nhỏ với chi phí vận hành thấp. Nhờ được trang bị thanh xoắn và khả năng đồng bộ điều khiển NC hai trục, dòng máy này hoạt động tương tự như các máy chấn lớn hơn.
• Máy chấn thủy lực NC 2 trục cung cấp hiệu suất tổng hợp, tiết kiệm chi phí và dễ sử dụng.
• Bộ điều khiển NC ESTUN E21s hoặc ELGO P40 (Đức) thân thiện với người dùng.
• Điều khiển NC 2 trục:
  Trục Y định vị ram bằng biến tần chính xác
  Trục X định vị cữ chặn sau bằng biến tần chính xác
  Trục R, Z1, Z2 điều chỉnh thủ công
  Hệ thống bù võng dạng sóng thủ công (tùy chọn)
• Thiết bị được bổ sung hệ thống lưới chắn an toàn và khóa liên động điện giúp đảm bảo an toàn trong vận hành.

Thiết bị tiêu chuẩn

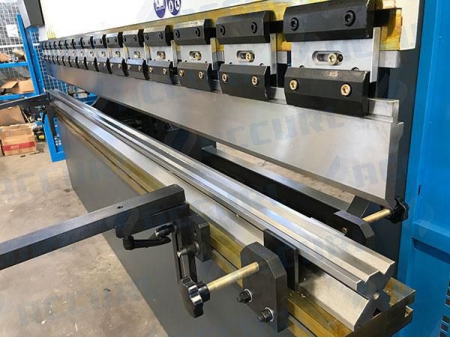

Kẹp trung gian ESystem với nêm chống lệch
Giá đỡ tấm kim loại
Trục chiều sâu có motor
Cữ chặn sau
Cảm biến an toàn quang học
Dao chấn trên và dưới
ESTUN E21s hoặc ELGO P40 Đức
Hệ thống thủy lực Bosch-Rexroth Đức

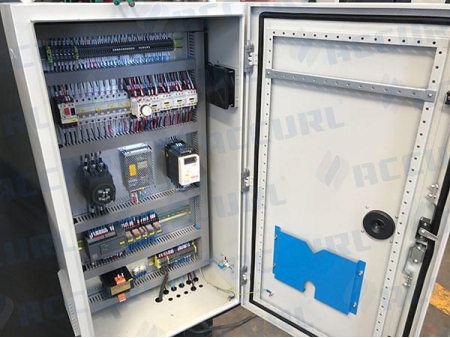

Thiết bị điện Telemecanique/Schneider
Bảo vệ quá tải thủy lực và điện
Tay vuông góc và tay đỡ phía trước
Biến tần Delta kết hợp với trục vít me bi và thanh dẫn được mài chính xác ±0,05 mm

Thông Số Kỹ Thuật

Model(AC/MB7)		40T/1600	50T/2500	63T/2500	80T/2500	80T/3200	80T/4000	100T/2500	100T/3200
Lực chấn	KN	400	500	630	800	800	800	1000	1000
Chiều dài chấn	mm	1600	2500	2500	2500	3200	4000	2500	3200
Khoảng cách giữa các cột	mm	1250	2000	1900	1900	2600	3350	1850	2550
Độ sâu họng	mm	230	230	250	320	320	320	320	320
Hành trình trượt	mm	100	100	100	100	100	100	120	120
Điều chỉnh hành trình	mm	80	80	80	80	80	80	100	100
Chiều cao đóng tối đa	mm	320	320	320	360	360	360	390	390
Tốc độ hành trình/phút	phút-1	≥ 11	≥ 11	≥ 10	≥ 10	≥ 10	≥ 10	≥ 10	≥ 10
Công suất động cơ chính	kW	5.5	5.5	5.5	7.5	7.5	7.5	7.5	7.5
Trọng lượng tịnh	kg	3000	3600	4150	4800	5580	6120	5850	6500
Kích thước ngoài (D×R×C)	mm	2100×1250×2050	3150×1350×2240	2850×1890×2150	3180×1750×2350	3820×1700×2350	4350×1700×2400	2850×1750×2360	3790×1700×2350

Model(AC/MB7)		100T/4000	125T/2500	125T/3200	160T/2500	160T/3200	160T/4000	160/6000
Lực chấn	KN	1000	1250	1250	1600	1600	1600	1600
Chiều dài chấn	mm	4000	2500	3200	2500	3200	4000	6000
Khoảng cách giữa các cột	mm	3350	1850	2550	1950	2540	3140	4800
Độ sâu họng	mm	320	320	320	330	330	330	330
Hành trình trượt	mm	120	130	130	200	200	200	200
Điều chỉnh hành trình	mm	100	130	130	200	200	200	150
Chiều cao đóng tối đa	mm	390	390	390	465	465	465	465
Tốc độ hành trình/phút	phút-1	≥ 10	≥ 10	≥ 10	≥ 6	≥ 6	≥ 6	≥ 6
Công suất động cơ chính	kW	7.5	11	11	11	11	11	11
Trọng lượng tịnh	kg	7800	6100	7300	8900	9720	11160	18600
Kích thước ngoài (D×R×C)	mm	4590×1745×2450	3190×1945×2420	3790×1935×2420	3300×2225×2560	4100×2250×2560	4800×2250×2560	6400×2250×2960

Model(AC/MB7)		200T/3200	200T/4000	200T/6000	250T/3200	250T/4200	250T/5000	250T/6000
Lực chấn	KN	2000	2000	2000	2500	2500	2500	2500
Chiều dài chấn	mm	3200	4000	6000	3200	4200	5000	6000
Khoảng cách giữa các cột	mm	2550	3260	4800	2540	3140	4000	5000
Độ sâu họng	mm	350	350	350	400	400	400	400
Hành trình trượt	mm	230	200	200	250	250	250	250
Điều chỉnh hành trình	mm	160	160	160	180	180	180	180
Chiều cao đóng tối đa	mm	515	515	515	535	535	535	500
Tốc độ hành trình/phút	phút-1	≥ 3	≥ 3	≥ 3	≥ 3	≥ 3	≥ 3	≥ 3
Công suất động cơ chính	kW	11	11	11	18.5	18.5	18.5	18.5
Trọng lượng tịnh	kg	12500	14300	21300	13900	15320	17100	18600
Kích thước ngoài (D×R×C)	mm	3750×2180×2950	4450×2180×3000	6420×2180×2900	3840×2250×2920	4840×2250×2920	5640×2250×2980	6420×2250×2980

Model(AC/MB7)		300T/4000	300T/5000	300T/6000	400T/4000	400T/6000	500T/4000	500T/6000
Lực chấn	KN	3000	3000	3000	4000	4000	5000	5000
Chiều dài chấn	mm	4000	5000	6000	4000	6000	4000	6000
Khoảng cách giữa các cột	mm	2900	3900	4900	3140	5000	3050	4760
Độ sâu họng	mm	400	400	400	400	400	400	400
Hành trình trượt	mm	250	250	250	320	320	320	320
Điều chỉnh hành trình	mm	180	180	180	220	220	220	220
Chiều cao đóng tối đa	mm	535	535	535	600	600	630	630
Tốc độ hành trình/phút	phút-1	≥ 3	≥ 3	≥ 3	≥ 2.5	≥ 2.5	≥ 2.5	≥ 2.5
Công suất động cơ chính	kW	22	22	22	37	37	37	37
Trọng lượng tịnh	kg	24400	27100	29100	30100	41100	42000	47600
Kích thước ngoài (D×R×C)	mm	4400×2250×3115	5400×2250×3115	6400×2250×3520	4800×2625×3700	6800×2650×3900	4200×4500×4760	6200×4500×4760

Hình ảnh chi tiết
