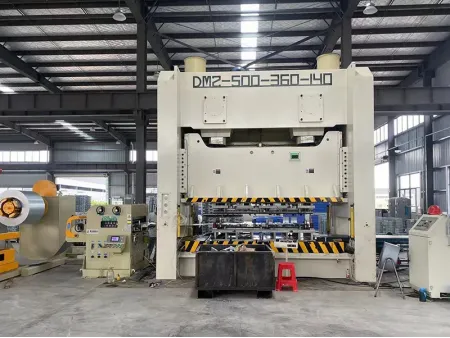

Máy Ép Dập DM2/DM2L

Máy ép dập cơ khí dùng cho dập, đột lỗ, uốn, cắt và cắt phôi kim loại
  • Lực ép dập 160T đến 600T
  • Số lần ép dập/phút 20SPM đến 70SPM
  • Hành trình 130mm đến 200mm
  • Kích thước bàn trượt 1600×650mm đến 3400×1100mm

Máy ép dập khung thẳng hai trục khuỷu DM2/DM2L được thiết kế để thực hiện các quy trình dập, đột lỗ, uốn, cắt và cắt phôi kim loại với độ chính xác cao. Với kết cấu khung thẳng và hệ truyền động hai trục khuỷu, dòng máy này mang lại độ cứng vững vượt trội, độ ổn định cao và lực ép phân bố đều, lý tưởng cho sản xuất linh kiện điện tử chính xác, thiết bị viễn thông, máy tính, thiết bị gia dụng, linh kiện ô tô, cũng như stato và rôto động cơ. Ngoài ra thiết bị còn rất phù hợp cho dập khuôn liên hoàn trên bàn máy kích thước lớn, máy có thể xử lý tải lệch khuôn, đáp ứng hiệu quả nhu cầu sản xuất trong các ngành ô tô, xe máy, kim khí và thiết bị gia dụng.

Với ép dập từ 160T đến 600T và tốc độ dập từ 20 đến 70 lần/phút, máy ép dập khung thẳng hai trục khuỷu được thiết kế để đáp ứng nhu cầu sản xuất khắt khe và độ chính xác cao. Thiết bị được chế tạo theo tiêu chuẩn chính xác JIS Cấp 1 của Nhật Bản, đảm bảo vận hành ổn định, nhất quán và đáng tin cậy trong suốt quá trình sản xuất.

Ứng dụng
  • Dụng cụ: rãnh cờ lê, kìm, đầu tua vít, đầu búa
  • Dụng cụ nhà bếp: nắp nồi, dao, khay nướng
  • Thiết Bị Gia Dụng: vỏ máy giặt, cánh cửa tủ lạnh, bảng điều khiển lò vi sóng, vỏ máy điều hòa
  • Phụ kiện kim khí: bản lề, khóa, ốc vít
  • Đồ điện tử: khung vỏ điện thoại, vỏ kim loại, giá đỡ bảng mạch, linh kiện màn hình LCD
  • Linh kiện ô tô, v.v
  • Sản phẩm khác: chốt dây an toàn, vỏ bộ lọc, khớp kẹp phẫu thuật
Các Đặc Điểm Chính
  • Khung thép hàn siêu cứng vững, đảm bảo độ chính xác ổn định và lâu dài
  • Cơ cấu thanh truyền có độ bền cao, giúp truyền lực êm ái và hiệu quả
  • Thanh dẫn hướng dài 6 mặt, bản rộng và khóa cố định chắc chắn, mang lại độ chính xác định hướng vượt trội và khả năng chịu tải lệch khuôn ưu việt
  • Hệ thống ly hợp và phanh ướt mô-men xoắn cao, vận hành mượt mà và ổn định
  • Hệ thống bảo vệ quá tải thủy lực có độ nhạy cao
  • Cảm biến quá tải lệch tâm chính xác cao, giúp duy trì độ chính xác tối đa trong quá trình dập phức tạp
Thông Số Kỹ Thuật
Model Đơn vị DM2-160T DM2-200T DM2-250T DM2-300T DM2-400T DM2-500T DM2-600T
Dòng V H V H V H V H S (khu vực làm việc nhỏ)  S (khu vực làm việc lớn)  S (khu vực làm việc nhỏ)  S (khu vực làm việc lớn)  S (khu vực làm việc nhỏ)  S (khu vực làm việc lớn)
Lực ép dập T 160 200 250 300 400 500 600
Điểm lực ép dập định mức mm 6 3 6 3 7 3 7 3 7 7 9 9 10 10
Số lần ép dập mỗi phút S.P.M 30- 55 40-85 20-50 35-70 20-40 30-60 20-35 30-50 20-40 20-30 20-35 20-35 20-35 15-25
Chiều dài hành trình mm 180 130 250 150 280 170 300 170 300 300 300 300 300 300
Chiều cao đóng tối đa mm 450 400 500 450 550 450 550 450 550 550 650 650 700 700
Điều chỉnh chiều cao khuôn mm 100 120 120 120 120 150 150

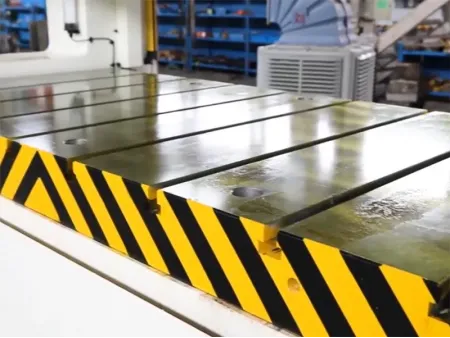

Kích thước bàn trượt mm 1600×650 1850×750 2400×900 2400×900 2700×1000 3000×1000 2700×1200 3100×1100 2800×1100 3400×1100
Kích thước bàn đỡ mm 1800×760 2200×940 2500×1000 2500×1000 2700×1100 3100×1100 2700×1200 3200×1200 2900×1200 3600×1200
Áp suất khí nén yêu cầu kg/cm² 6 6 6 6 6 6 6
Động cơ chính kW.p 15×4 18.5×4 22×4 30×4 30×4 45×4 55×4
Khe hở khung bên  mm 700×450 900×600 900×600 900×600 900×600 1000×750 1100×750
Điều chỉnh bàn trượt  Điện
Độ chính xác JIS 6402 (Nhật Bản) Cấp 1
Đệm khuôn  2 tấm, 2 xi lanh
Tải trọng đệm khuôn tấn 6.3×2 10×2 14×2 14×2 Tùy chỉnh Tùy chỉnh Tùy chỉnh
Hành trình đệm khuôn  mm 70 80 100 100 Tùy chỉnh Tùy chỉnh Tùy chỉnh
Kích thước tấm đệm khuôn mm 410×260×2 540×350×2 640×470×2 640×470×2 Tùy chỉnh Tùy chỉnh Tùy chỉnh

  • Bộ truyền động biến tốc
  • Bộ bảo vệ quá tải thủy lực
  • Đèn chiếu sáng khu vực khuôn
  • Điều chỉnh bàn trượt bằng điện
  • Thiết bị an toàn quang điện
  • Đồng hồ số chỉ báo chiều cao khuôn
  • Hệ thống đối trọng bàn trượt và khuôn
  • Bộ mã hóa điện tử
  • Cảm biến phát hiện cấp liệu sai
  • Ổ cắm nguồn
  • Hệ thống điều khiển người – máy Defu
  • Thiết bị an toàn chống quá tải hành trình
  • Bộ đẩy khí
  • Hộp dụng cụ bảo trì
  • Sách hướng dẫn vận hành

  • Ly hợp ướt
  • Đệm khí khí nén
  • Công tắc chân
  • Hệ thống thay khuôn nhanh
  • Bộ trượt đẩy liệu
  • Bộ xả cuộn tự động
  • Cánh tay robot thông minh
  • Bàn đỡ di động
  • Bộ cảm biến liệu sót lại
  • Bộ giám sát lực ép dập
  • Cửa an toàn phía trước
  • Cửa an toàn phía sau
  • Khối chặn khuôn an toàn có phích cắm

Model DM2-160 DM2-200 DM2-250 DM2-300 DM2-400 DM2-500 DM2-600
Dòng S H S H S H S H S H S H S H
AA 2590 3000 3700 3700 4100 4300 4700
AB 2240 2700 3350 3350 3750 3900 4250
AC 1800 2200 2500 2500 3200 3300 3500
AD 1880 2290 2800 2800 3300 3450 3650
AE 1600 1850 2100 2100 2800 2900 3100
BA 1400 1750 1800 1800 2100 2300 2550
BB 1200 1550 1450 1450 1940 2050 2200
BC 700 900 900 900 900 1000 1100
BD 2150 2500 2950 2950 3129 3750 3900
HA 800 900 1000 1000 1200 1200 1200
HB 450 400 550 450 550 450 550 450 550 450 580 480 600 500
HC 190 130 250 150 280 170 300 170 300 170 300 180 300 1800
HD 340 3300 3750 3600 4250 4040 4400 4170 5195 4965 5870 5620 6100 5870
HF 900 900 1000 1000 1150 1150 1150
HE 450 600 600 600 600 600 600
Model DM2-160 DM2-200 DM2-250 DM2-300 DM2-400 DM2-500 DM2-600
 Kích thước bàn trượt (L-R × F-B, mm) 1600×650 1850×750 2100×900 2200×900 3100×1000 3200×1000 3400×1000
Loại khe chữ T A A A A A A A
B B B B B B B
b6 375 375 450 450 600 600 600
b7 125 125 150 150 200 200 200
Chi Tiết Rãnh T
Model A B
a 22 28
b 37 48
C 24 28
d 16 20
r 1 1
Tải xuống

Tài liệu giới thiệu sản phẩm của chúng tôi

Máy ép dập khung thẳng hai trục khuỷu mang lại lực ép mạnh mẽ, độ chính xác cao và độ tin cậy tuyệt đối cho các hoạt động dập của bạn. Liên hệ với chúng tôi để tìm hiểu thêm và lựa chọn giải pháp phù hợp nhất cho nhu cầu sản xuất của bạn.
