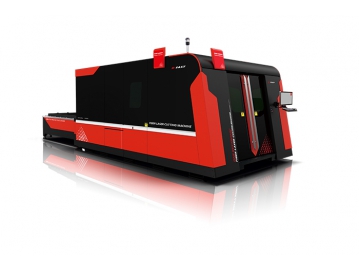

Máy cắt ống Fiber Laser
Tải về
Mô tả
Máy cắt ống Fiber Laser với tính năng ổn định, tốc độ cắt cao. Sợi quang laser cung cấp hiệu suất chuyển đổi quang điện cao lên tới 30%. Tốc độ cắt của máy cắt ống Laser lên tới hàng chục mét mỗi phút.
Ứng dụng
- Điện tử
- Sản xuất ô tô
- Thiết bị điện
- Thiết bị và dụng cụ nhà bếp
- Biển hiệu quảng cáo
- Sản xuất kim loại tấm ô tô
- Linh kiện chính xác thiết bị hạng nặng
- Chế tác kim loại
Vật liệu
- Thép không gỉ
- Thép nhẹ
- Thép mạ kẽm
- Tấm điện phân
- Tấm đồng thau
- Tấm nhôm
- Thép Mangan
- Tấm hợp kim
- Tấm kim loại hiếm
Thư viện ảnh về Cắt Laser
Khả năng cắt
Độ dày cắt tối đa | Vật liệu | 1000W | 2000W | 3000W |
| Thép không gỉ | 3mm | 6mm | 8mm |
| Thép carbon | 6mm | 10mm | 12mm |
Thông số kỹ thuật
| Bước sóng laser | 1070nm |
| Công suất Laser | 1000-3000W(tùy chọn) |
| Chiều dài vật cắt | 3000mm, 6000mm, và chiều dài tùy chọn |
| Khả năng cắt | Ống vuông: 10*10-220*220mm Ống tròn: Φ10-Φ220mm |
| Độ chính xác vị trí trục X/Y | ±0.05mm |
| Độ chính xác lặp lại vị trí trục X/Y | ±0.03mm/1000mm |
| Độ chính xác lặp lại vị trí trục X/Y | 240 rpm |
| Hành trình trục A1、A2 | N×360° |
| Độ chính xác vị trí trục A1/A2 | ±0.05'' |
| Độ chính xác định vị lặp của trục U quay tròn | ≤5 Arc phút |
| Khoảng cách giữa đầu cắt và phần cuối vật liệu | 180mm |
| Công suất tiêu thụ | 15-29kW (tùy chọn) |
| Điện áp | Ba pha, 5 dây AC 380V，50Hz，60A |
Ưu điểm
1. Tính năng ổn định, ống phát quang có tuổi thọ sử dụng lên tới hơn 10.000 giờ.
2. Tốc độ cao: Tốc độ cắt có thể đạt vài chục mét mỗi phút.
3. Chất lượng cắt lý tưởng: viền cắt bằng phẳng, không bị biến dạng.
4. Độ chính xác cao: Máy sử dụng dây chuyền chuyển động servo giúp đảm bảo máy hoạt động ổn định, độ chính xác cao.
5. Độ linh hoạt cao. Hỗ trợ các định dạng hình ảnh và ký tự khác nhau như DXF, PLT, AI, Gerber, NC-code,.vv.
