Máy Cắt Laser Fiber
Tải về
Đặc điểm chung của công nghệ cắt laser
- Máy cắt laser fiber đang mở ra một trang mới trong công nghệ gia công kim loại tấm. Hệ thống cắt laser fiber Accurl được sản xuất nhằm đáp ứng nhu cầu của ngành công nghiệp phát triển nhanh và liên tục đổi mới. Máy được thiết kế linh hoạt bởi đội ngũ kỹ sư của Accurl.
- Máy cắt laser fiber là một bước đột phá công nghệ trong lĩnh vực gia công kim loại tấm. Để đáp ứng nhu cầu thị trường thay đổi không ngừng, các kỹ sư đã nghiên cứu và thiết kế dòng máy cắt này.
- Máy thân thiện với người vận hành và môi trường, tiêu thụ điện năng thấp. Ví dụ, tổng mức tiêu thụ năng lượng cho laser 2kW chỉ khoảng 20kW.
- Bộ cộng hưởng (resonator) có cấu trúc mô-đun, nghĩa là nếu muốn nâng cấp từ laser 1kW lên 2kW, chỉ cần bổ sung thêm mô-đun mới.
Tính năng nổi bật
- Bộ điều khiển Siemens Sinumerik 840D SL
- Gia tốc: 19,6 m/s² (2G)
- Tốc độ định vị tối đa: 160 m/phút
- Độ chính xác: ±0,05 mm
- Hiệu suất năng lượng cao: Giảm đáng kể điện năng tiêu thụ
- Chất lượng cắt kim loại tấm vượt trội
- Bộ cộng hưởng IPG: Công suất từ 1kW đến 6kW
- Đầu cắt Precitec công suất đến 2kW
- Đầu cắt Precitec HP công suất trên 2kW
- Thiết kế khép kín hoàn toàn, đáp ứng tiêu chuẩn an toàn châu Âu
- Hệ thống trao đổi khí áp cao và áp thấp hiệu quả
- Cảm biến điện dung, đầu cắt áp suất cao
- Hệ thống bàn tự động TCI
- Màng bảo vệ trước khi cắt
- Hệ thống điều khiển cơ khí tự động công suất laser
- Tính toán tự động thời gian và chi phí
- Kết nối mạng ngoài
- Bộ thay pallet tự động (trang bị tiêu chuẩn)
- Hệ thống hút khói (trang bị tiêu chuẩn)
- Cảm biến tham chiếu 3 vị trí (phát hiện xoay tấm kim loại)
- Cảm biến khoan mồi
- Hệ thống thu gom phôi và phần thừa
- Hệ thống van tỉ lệ kép điều khiển áp suất khí khác nhau, kèm hệ thống đặc biệt cho cắt áp suất cao
- Tia laser truyền qua cáp quang linh hoạt đến đầu cắt, không suy giảm chất lượng, đảm bảo vết cắt đạt chất lượng cao
Tùy chọn mở rộng
- Băng tải phế liệu bên hông tự động
- Hệ thống dẫn động tuyến tính
- Hệ thống chiếu sáng
- Hệ thống Accurl Lazer® Compact Automotive
- Bộ gá cắt ống (tùy model)
Thông Số Kỹ Thuật
| Size | 5' x 10' | ||||
| Thông số | NF Pro 510-2 | NF Pro 510-3 | NF Pro 510-4 | NF Pro 510-5 | |
| Công suất | 2 kW | 3 kW | 4 kW | 5 kW | |
| Khả năng cắt ** | Thép Carbon - Oxy | .625" | .750" | .875" | 1.00" |
| Thép Carbon - Nitơ | .250" | .250" | .312" | .312" | |
| Thép không gỉ | .375" | .500" | .625" | .750" | |
| Nhôm | .312" | .500" | .625" | .625" | |
| Đồng thau | .187" | .250" | .375" | .500" | |
| Đồng đỏ | .187" | .250" | .312" | .375" | |
| Đường kính sợi quang * | .004" (100 pm) | .004" (100 pm) | .004" (100 pm) | .004" (100 pm) | |
| Công suất đỉnh xung | 2 kW | 3 kW | 4 kW | 5 kW | |
| Tiêu thụ điện năng trung bình (220v/460v 3 pha 10%) | 11 kW | 18 kW | 25 kW | 28 kW | |
| Chế độ xung | Tần số: 5 - 2000Hz Chu kỳ công suất: 0 - 100% | ||||
| Độ ổn định công suất | ±2‰ (có bộ giám sát công suất) | ||||
| Chế độ chùm tia | Trực tiếp | ||||
| Bảo vệ chùm tia laser | Cáp sợi quang công nghiệp | ||||
| Thành phần khí laser | N/A | ||||
| Mức tiêu thụ khí laser | N/A | ||||
| Lưu lượng nước làm mát | 4 gpm (15 l/m) | ||||
| Bộ điều khiển CNC & Bảng điều khiển vận hành | Màn hình cảm ứng, hỗ trợ Ethernet, RAM 4GB, ổ cứng 120 GB | ||||
| Chuyển động trục | Hệ thống servo 4 trục tốc độ cao | ||||
| Hệ thống định vị | Bánh răng – thanh răng | Tuyến tính | |||
| Tốc độ di chuyển trục X,Y | 4,724 IPM (120 m/min) | 7,874 IPM (200 m/min) | |||
| Gia tốc | 1.5G | 3G | |||
| Tiêu thụ điện bổ sung | - | 20 kWh | |||
| Độ lặp | ±.0007" (± 0.02mm) | ±.0004" (± 0.01mm) | |||
| Độ chính xác định vị | ±.002" (± 0.05mm) | ±.0004" (± 0.01mm) | |||
| X, AXIS | 5' (1530mm) | ||||
| Trục | Y,W AXIS | 10' (3050mm) | |||
| Z AXIS | 5.9" (150 mm) | ||||
| Kích thước tấm gia công | 5' x 10' (1530x3050mm) | ||||
| Tải trọng tối đa | 2,204 lbs (1000 kg) | ||||
| Thời gian đổi bàn | Hệ thống pallet đôi: 27 giây với tải trọng tối đa | ||||
| Kiểm soát khoảng cách trục Z | Không tiếp xúc | ||||
| Khí phụ trợ | Thép carbon | Oxygen 1.45 - 87 PSI (0.1-6 Bar) | |||
| Thép không gỉ | Khí khô hoặc Nitơ 2,9 - 362 PSI (0,2 - 25 Bar) | ||||
| Nhôm | Khí khô hoặc Nitơ 2,9 - 362 PSI (0,2 - 25 Bar) | ||||
| Đầu cắt | Accurl Auto Focus | ||||
| Phần mềm CAD/CAM | RADAN CAD / CAM | ||||
| Kích thước máy (D × R × C) | 342" x 114" x 90" (8700x2902x2300mm) | ||||
| Trọng lượng máy | 34,172 lbs (15,500 kg) | ||||
*Có sẵn các cấu hình quang học thay thế. Vì vậy, khả năng cắt và hiệu suất làm việc có thể thay đổi tùy theo hệ thống quang được thiết lập.
*Có sẵn cáp sợi quang với nhiều đường kính khác nhau.
*Do quá trình phát triển sản phẩm liên tục, Accurl có quyền thay đổi bất kỳ thông số kỹ thuật và kích thước nào.
*Cấu hình quang học thay thế: Khả năng cắt có thể thay đổi tùy theo cài đặt hệ thống quang học. Năng suất làm việc có thể cao hơn hoặc thấp hơn tùy vào cấu hình.
Vật liệu áp dụng
Thép không gỉ, thép carbon, thép hợp kim, thép silic, thép lò xo, nhôm, hợp kim nhôm, tấm mạ kẽm và các loại ống, ống kim loại khác.
Ngành nghề áp dụng
Gia công đường ống công nghiệp, sản xuất thiết bị chống cháy nổ, công nghiệp quốc phòng, hóa chất, khai thác dầu khí, sản xuất đèn chiếu sáng, gia công kim loại, sản xuất đồ sắt, xây dựng...

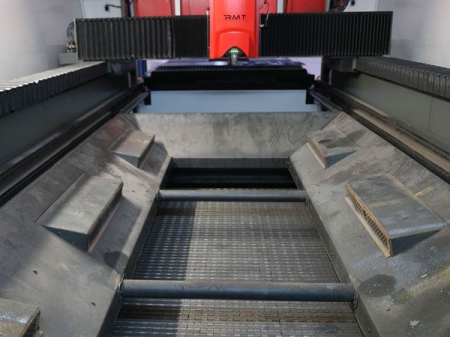

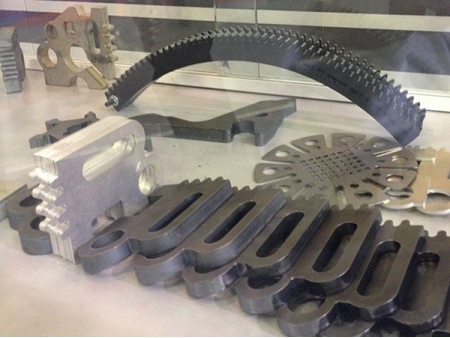

Hình ảnh chi tiết
