Máy Cắt Ống Laser Fiber
Tải về
ACCURL giới thiệu thế hệ mới nhất trong công nghệ gia công ống và thanh định hình – hệ thống cắt ống laser fiber. Với hơn 30 năm kinh nghiệm trong thiết kế và chế tạo máy cắt ống CNC, ACCURL chuyên cung cấp các giải pháp tối ưu cho ngành công nghiệp ống và ống dẫn. Dòng máy cắt laser ống mới là giải pháp toàn diện, tích hợp nhiều quy trình gia công trong một hệ thống duy nhất, tối đa hóa tính linh hoạt, tự động hóa và hiệu suất làm việc.
Quy Trình Hoạt Động của Máy Cắt Ống Laser Fiber
- Tự động nạp ống
- Căn chỉnh vật liệu tự động
- Tự động cấp và xoay ống
- Cắt ống bằng laser fiber
- Tự động dỡ phôi
Đặc điểm
- Gia công ống có đường kính ngoài (O.D.) lên đến 152 mm
- Chiều dài cắt lên tới 2000 mm hoặc 3000 mm (có thể tùy chọn chiều dài lớn hơn theo yêu cầu)
- Độ dày thành ống từ 0,6 – 6,0 mm (thép carbon)
- Hệ thống nạp bó ống tự động kèm căn chỉnh vật liệu
- Hệ thống dỡ phôi tự động với băng tải
- Trang bị nguồn laser 1.0 kW (tiêu chuẩn) hoặc 2.0 kW (tùy chọn)
- Điều khiển CNC đa trục với giao diện màn hình cảm ứng
- Phần mềm SOCO CAD-CAM chuyên dụng cho ống và thanh định hình, tích hợp chức năng xếp lồng tối ưu (nesting)
- SOCO i2 – phần mềm vận hành 3D thông minh
- Cắt được ống tròn, vuông, chữ nhật và nhiều dạng biên dạng đặc biệt
- Buồng làm việc kín đảm bảo an toàn tối đa
- Tự động điều chỉnh khoảng cách cắt
- Hệ thống làm mát nguồn laser và hút khói
- Tự động bù sai số sau khi đo vật liệu
- Nhận diện đường hàn trước khi cắt laser (tùy chọn)
- Trục chống bắn tóe (Mandrel) để hút xỉ cắt (tùy chọn)
- Nhận diện chiều dài cấp & dỡ phôi (tùy chọn)
- Lập trình đường cắt laser tự động (tùy chọn)
Phạm Vi Ứng Dụng (mm)
- Ống tròn: O.D. 20 – 152 mm
- Ống vuông: 20 x 20 – 120 x 120 mm
- Ống chữ nhật: từ 20 x 20 mm, đường kính ngoài tối đa 150 mm
- Ống oval
- Thanh chữ L, chữ C
- Gia công vật liệu: Thép nhẹ, thép không gỉ, nhôm
Thông Số Kỹ Thuật
| Item | Khả năng |
| Ống chữ nhật | 20 x 20 – O.D. tối đa 150 mm |
| Ống tròn | O.D.20 - 150mm |
| Ống vuông | 20 x 20 - 120mm x 120mm |

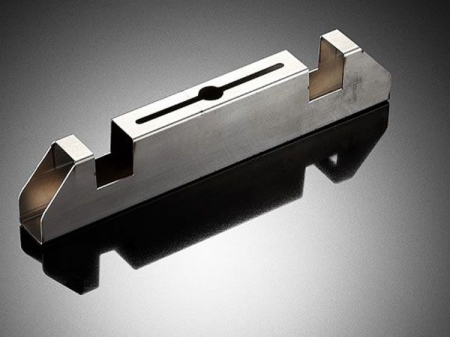

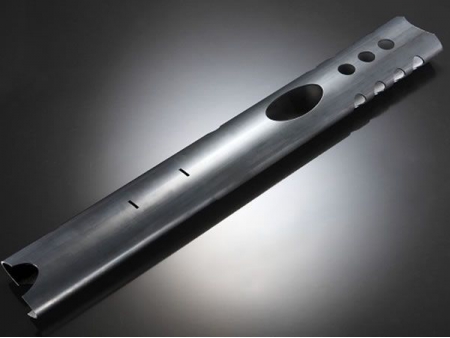

Hình ảnh chi tiết
