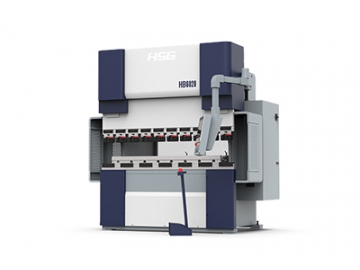

Máy chấn tôn thủy điện Servo seri HC

Tải về

Trang web: https://rt-machinetools.vn/1-5-cnc-hydraulic-press-brake.html

Sản phẩm mẫu

Thông số kĩ thuật

Tên	Thông số
Lực uốn	1100KN
Chiều dài bàn thao tác	4100mm
Chiều cao bàn thao tác	900mm
Khoảng cách giữa các hàng	3500mm
Độ sâu họng	400mm
Hành trình trượt	200mm
Chiều cao mở	470mm
Tốc độ giảm nhanh	180mm / s
Tốc độ trở lại	140mm / s
Tốc độ làm việc	10mm / s
Hành trình đo lùi (trục X)	0-600mm
Độ chính xác định vị trục X	± 0.05mm
Độ chính xác định vị lặp trục X	± 0.02mm
Độ chính xác định vị trục Y	± 0.02mm
Độ chính xác định vị lặp trục Y	± 0.01mm
Hành trình trục R	150mm
Độ chính xác làm việc	Thẳng: ± 0,2mm / m, Góc: ± 0,5 ° mm / m
Số lượng trục CNC	Trục 4 1
Công suất động cơ chính	Từ 7.9KW
Dung tích thùng nhiên liệu	400L
Kích thước (dài × rộng × cao)	4650 × 1580 × 2680mm
Trọng lượng thiết bị	About 10200KG

Chú thích

Trục Y bao gồm: trục Y1 và Y2 — Trục NC điều khiển chuyển động lên và xuống của

hai xi lanh dầu chính để điều khiển góc uốn;

Trục X — Một trục được điều khiển bằng số điều khiển hướng tới và lui của backgauge nhằm kiểm soát kích thước uốn;

Trục V - trục tự động bù lệch trục cơ học, được sử dụng để bù biến dạng của bàn và thanh trượt dưới tải;

Trục R — Một trục được điều khiển bằng số điều khiển hướng lên và xuống của backgauge, có thể được sử dụng để điều khiển độ uốn của các phôi có kích thước không đồng đều.

Ưu điểm

Hệ thống điều khiển CybTouch 12PS của CYBELEC (thương hiệu của Thụy Sĩ)
- Hệ thống điều khiển của máy uốn servo seri HC sử dụng hệ thống điều khiển CybTouch 12PS của Thụy Sĩ (CYBELEC) mang lại hiệu suất vượt trội
- Dễ dàng uốn đơn với lập trình đồ họa 2D "EasyBend"
- Tự động tính toán dữ liệu uốn, góc uốn, áp lực chính và bù chênh lệch
- Hiệu chỉnh góc và phạm vi đo lùi
- Lập trình uốn hiệu quả giúp đáp ứng nhu cầu sản xuất số lượng lớn.

Bàn thao tác bù lệch
Bù biến dạng lệch do bàn thao tác, nó sử dụng chương trình xử lý để tính toán bù tự động theo chiều dài, độ dày và góc của phôi uốn.

Hệ thống định vị sau
Hệ thống dải đo lùi: di chuyển qua lại (trục X), di chuyển lên xuống (trục R) tất cả được điều khiển bởi động cơ servo, được cấu hình với 4 ngón định vị.

Động cơ Servo
Máy sử dụng động cơ servo làm nguồn năng lượng chính của bơm thủy lực thay vì động cơ không đồng bộ và giữ lại công nghệ điều khiển van tỷ lệ, hoàn thiện và tin cậy.
Máy bơm biến thiên điều khiển servo của máy có thể giúp làm giảm đáng kể tiếng ồn của máy công cụ và nhiệt dầu, đồng thời giúp tiết kiệm năng lượng tiêu thụ lên đến hơn 40%.
