Máy Đột Dập Tháp Pháo Thủy Lực CNC 30 Tấn
Tải về
Hiệu Suất Vượt Trội
ACCURL cung cấp giải pháp toàn diện cho nhu cầu gia công kim loại tấm, từ dòng máy MAX-series hiệu suất cao đến dòng T-series kiểu tháp pháo dày truyền thống, đáp ứng đầy đủ yêu cầu về hiệu suất và ngân sách.
Tính Linh Hoạt Với Multi-Tools
Dòng ACCURL® MAX-SF Series CNC Punch Press là thế hệ máy đột tháp pháo đa chỉ số (multi-index) mới, trang bị hệ thống servo thủy lực tiên tiến, mang lại tốc độ, sự linh hoạt và độ tin cậy cao, đáp ứng yêu cầu gia công nhanh và chính xác của khách hàng.
32 Vị Trí Dụng Cụ – 2 Trạm Auto Index
- Phiên bản turret entry-level của ACCURL được trang bị đầy đủ dụng cụ với 2 trạm Auto Index.
- Các chi tiết cơ khí của cụm H L Hydraulic ram được gia công theo tiêu chuẩn chính xác cao. Hệ thống HS3 electronic stroke điều khiển tốc độ và hành trình của đầu đột thủy lực 30 tấn.
- Dòng T-series trang bị giá đỡ dụng cụ tháp pháo dày 32 vị trí, tiêu chuẩn có 2 trạm Auto Index “D”, tùy chọn mở rộng thêm 2 trạm Auto Index.
Công Nghệ Multi-Tools Auto Index Phức Hợp
- Động cơ servo kép đồng bộ điều khiển chức năng Auto Index.
- 2 trạm Auto Index “D” hỗ trợ Multi-Tools 3B hoặc 8A.
- Có khả năng định hướng từng dụng cụ riêng biệt trong bộ Multi-Tool 3B và 8A.
- 24 vị trí dụng cụ khác nhau, bao gồm 4 trạm Auto Index Multi-Tools, cho phép sử dụng tổng cộng từ 24 đến 52 dụng cụ.
- Hỗ trợ các công cụ chạy bánh xe, đánh dấu, tạo rãnh và tạo hình.
Hệ Thống Điều Khiển Siemens
Dòng MAX T-series tiêu chuẩn trang bị Siemens 802D SL, tích hợp đầy đủ NC, PLC, HMI và điều khiển truyền động trong một bộ duy nhất.
Thiết bị tiêu chuẩn
- CNC Siemens & encoder tuyệt đối độ chính xác cao. Động cơ servo không chổi than Alfa series.
- 3 kẹp phôi tự động với công tắc tải.
- Hệ thống điều khiển Siemens 802DSL CNC.
- Kẹp giữ phôi bằng nhôm.
- Hệ thống bôi trơn dụng cụ bằng khí nén.
- Bảng điều khiển độc lập.
- Bàn đạp chân điều khiển.
- Hệ thống an toàn chống kẹt dụng cụ.
- Phần mềm Lantek hoặc RADAN.
- 24 hoặc 42 vị trí tháp pháo.
- Hiển thị kỹ thuật số nhiệt độ dầu.
- Phần mềm hỗ trợ dụng cụ bánh xe và tạo hình.
- Công tắc chống va chạm tấm.
- Hộp chứa phế liệu.
- Chuỗi bảo vệ an toàn quanh máy.
Thông Số Kỹ Thuật
| Item | Đơn vị | MAX-T 30T |
| Lực đột | Ton | 30 |
| Hành trình X | mm | 2490±10 |
| Hành trình Y | mm | 1250±10 |
| Kích thước tấm tối đa | mm | 1250x4980 |
| Độ dày tấm tối đa | mm | 6.35 |
| Khối lượng vật liệu tối đa | kg | 110 |
| Tốc độ di chuyển trục X | m/min | 80 |
| Tốc độ di chuyển trục Y | m/min | 70 |
| Tốc độ di chuyển tối đa | m/min | 105 |
| Tốc độ đột với bước 25 mm | hits/min. | 250 |
| (hành trình 4 mm, bước 1 mm)Tốc độ nibbling | hits/min. | 360 |
| Loại dụng cụ | Tháp dày | |
| Đường kính đột tối đa | mm | 88.9 |
| Số trạm dụng cụ | 32/ ※ 24 | |
| Số trạm xoay tự động | pcs(type) | 2B |
| Tốc độ quay tháp | rpm | 33 |
| Tốc độ quay trạm xoay tự động | rpm | 100 |
| Hành trình đầu đột (Ram) | mm | 0-31 |
| Bàn làm việc | Brush Supporting Ball Set | |
| Số kẹp giữ tấm | pcs | 3 |
| Nguồn điện cấp | KVA | 24 |
| Nguồn cấp khí | NL/min | 250 |
| Áp suất khí | bar | 6 |
| Kích thước tủ điều khiển | mm | 1200 × 600 × 1900 |
| Số trục điều khiển | Axis | 4 |
| Bộ nhớ RAM | KB | 512 |
| Giao diện nối tiếp | RS232 / RJ45 / PCMCIA | |
| Độ chính xác đột | mm | ±0.1 |
| Kích thước máy (L × W × H) | mm | 4687 × 5102 × 2385 |
| Trọng lượng tịnh (xấp xỉ) | kgf | 13000 |
- Thông số kỹ thuật có thể thay đổi mà không cần báo trước.
- Tốc độ tăng/giảm gia tốc của trục X/Y phụ thuộc vào khối lượng vật liệu.
- Tốc độ đột phụ thuộc vào điều kiện gia công, chiều dài hành trình, và tốc độ tăng/giảm gia tốc của các trục.
Hình ảnh chi tiết

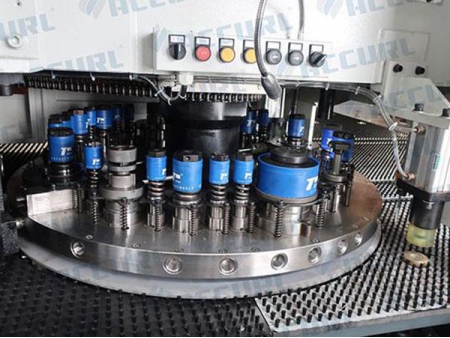

- 32 vị trí dụng cụ với 2 trạm Auto Index cho máy đột CNC Accurl
- Máy đột CNC trang bị động cơ servo Panasonic
- Hệ thống điều khiển FANUC Series Oi-PO cho máy đột CNC ACCURL

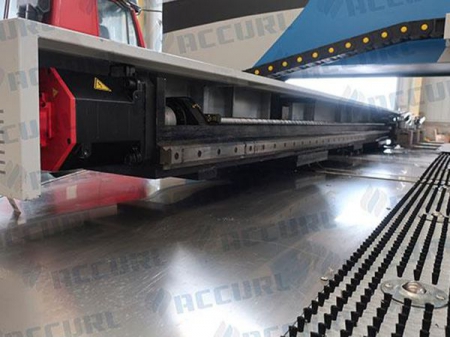

- Kẹp giữ phôi chịu tải nặng cho máy đột CNC Accurl
