Máy Đột Dập Tháp Pháo Kim Loại Tấm CNC 50 Tấn
Tải về
Hiệu Suất Vượt Trội
Bằng cách mang đến lựa chọn giữa dòng máy MAX-series và dòng T-series kiểu tháp pháo dày truyền thống, ACCURL tự hào cung cấp đầy đủ các giải pháp đột dập đáp ứng mọi yêu cầu về hiệu suất và phân khúc giá.
Dòng ACCURL® MAX-T Series sở hữu khung chữ O, nổi bật với độ cứng vững tuyệt đối và độ chính xác hình học cao. Máy có lực đột tối đa 50 tấn và có khả năng gia công thép mềm dày tới 6,35 mm.
Hệ Thống Thủy Lực Tiên Tiến
- Các chi tiết cơ khí của bộ xy lanh thủy lực H L được chế tạo theo tiêu chuẩn chính xác cao. Hệ thống điều khiển hành trình điện tử HS3 kiểm soát tốc độ và hành trình của đầu đột thủy lực 30 tấn, đồng thời thiết kế kết cấu đặc biệt giúp giảm thiểu bảo trì định kỳ.
- Kết cấu máy được thiết kế độc đáo, giúp giảm thiểu nhu cầu bảo trì định kỳ
Kết Cấu Tháp Pháo Đa Dụng Cụ
- Các trạm Auto Index có kết cấu trục vít đôi, gia công theo cặp với độ chính xác cực cao.
- Độ hở bên của bánh vít được kiểm soát dưới 0,001 mm, có thể điều chỉnh để bù mòn.
- Tháp pháo có 4 kiểu bố trí, số trạm dụng cụ từ 32 đến 52, tối đa 4 trạm Auto Index.
- Hệ thống truyền động Auto Index ăn khớp vĩnh viễn giúp giảm lỗi và tránh dừng máy.
- Mỗi trạm có thể lắp dụng cụ từ nhiều thương hiệu nổi tiếng như Mate và Wilson.
- An Toàn – Chứng Nhận CE
Khi thiết kế dòng T-series, yếu tố an toàn được ưu tiên hàng đầu. Máy sử dụng hệ thống cảm biến quang học đạt chứng nhận CE bao quanh khu vực làm việc, đảm bảo an toàn tuyệt đối cho người vận hành. - 32 trạm – 2 Auto Index: Phiên bản cơ bản, kèm bộ dụng cụ đầy đủ với 2 trạm Auto Index.
- 32 trạm – 3 Auto Index: Thêm 1 trạm D Auto Index cho khả năng xử lý linh hoạt hơn.
- 42 trạm – 4 Auto Index: Thiết kế linh hoạt nhất, với 4 trạm Auto Index, đáp ứng gia công vật liệu phức tạp.
Thiết bị tiêu chuẩn
- Bộ điều khiển CNC FANUC Series Oi-PO
- Kẹp tấm định vị tự động và công tắc nạp liệu
- Hệ thống bôi trơn dụng cụ bằng khí nén
- Bảng điều khiển độc lập
- Điều khiển bằng bàn đạp chân
- Phần mềm Lantek hoặc RADAN
- Sách hướng dẫn sử dụng và bảo trì
- 15 trạm A (1/2’’ cố định) Ø1,6 – Ø12,7 mm
- 12 trạm B (1-1/4’’ cố định) Ø12,8 – Ø31,7 mm
- 2 trạm C (2’’ cố định) Ø31,8 – Ø50,8 mm
- 1 trạm D (3-1/2’’ cố định) Ø50,9 – Ø88,9 mm
- 3 trạm D (3-1/2’’ Auto Index) Ø50,9 – Ø88,9 mm
- Đồng hồ đo nhiệt độ dầu kỹ thuật số
- Phần mềm hỗ trợ dụng cụ bánh xe và tạo hình
- Hộp chứa phoi
- Hệ thống xích bảo vệ quanh máy
- Hệ thống làm mát dầu thủy lực
Tùy Chọn Nâng Cao
- Dụng cụ cắt góc và tạo hình nhiều kích thước
- Rào chắn quang học (cho phiên bản CE)
- Kẹp giữ tấm bổ sung
- Dụng cụ đa trạm 3/6/8
- Bộ chuyển đổi cho trạm B, C, D
- Dụng cụ phủ đặc biệt để cắt thép không gỉ (TIN, TICN, TICN Plus, MOVIC)
- Cửa thả phôi
- Bàn thép không gỉ có bi đỡ
Thông Số Kỹ Thuật
| Item | Đơn vị | SF-T 50 |
| Lực đột | Ton | 50 |
| Hành trình X | mm | 2490±10 |
| Hành trình Y | mm | 1525±10 |
| Kích thước tấm tối đa | mm | 1525×4980 |
| Độ dày tấm tối đa | mm | 6.35 |
| Khối lượng vật liệu tối đa | kg | 110 |
| Tốc độ di chuyển trục X | M/min. | 80 |
| Tốc độ di chuyển trục Y | M/min. | 70 |
| Tốc độ di chuyển tối đa | M/min. | 105 |
| Tốc độ đột tại bước 25mm | hits/min. | 250 |
| Tốc độ đột (hành trình 4mm, bước 1mm) | hits/min. | 360 |
| Loại dụng cụ | Tháp dày | |
| Đường kính đột tối đa | mm | 88.9 |
| Số lượng trạm dụng cụ | 34 | |
| Số trạm xoay tự động | pcs(type) | 2(B) |
| Tốc độ quay tháp | rpm | 30 |
| Tốc độ xoay trạm tự động | rpm | 50 |
| Hành trình trượt RAM | mm | 0-31 |
| Bàn làm việc | Brush Ball | |
| Số kẹp giữ tấm | pcs | 3 |
| Công suất nguồn | KVA | 26 |
| Lượng khí cấp | NL/min | 250 |
| Áp suất khí | bar | 5 |
| Dung tích bồn dầu | Litre | 180 |
| Kích thước tủ điều khiển | mm | 1100*535*1980 |
| Số trục điều khiển được | Axis | 4 1 |
| Bộ nhớ RAM | KB | 512 |
| Giao diện nối tiếp | RS232 / RJ45 / PCMCIA | |
| Độ chính xác đột | mm | ±0.1 |
- Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.
- Tốc độ tăng/giảm tốc của trục X/Y phụ thuộc vào trọng lượng vật liệu.
- Tốc độ đột phụ thuộc vào điều kiện gia công, chiều dài hành trình và tốc độ tăng/giảm tốc của trục.
Hình ảnh chi tiết

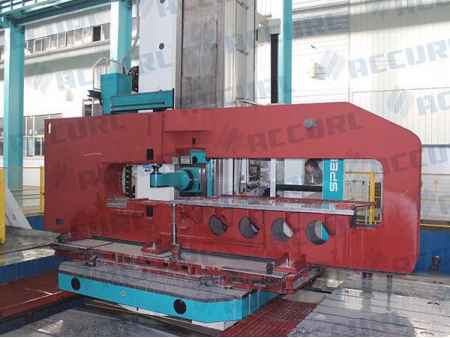

- Máy Đột Dập CNC 50 Tấn – Khung chữ O kín

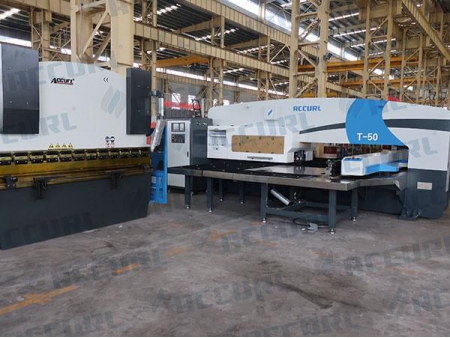

- Máy Đột Dập Tháp Pháo CNC MAX-T-50 – Phiên bản bán chạy
- Kẹp tấm tải nặng cho máy đột ACCURL
- Kẹp định vị và công tắc nạp liệu
- Bộ điều khiển CNC Siemens 840D
- Tháp pháo 32 trạm
