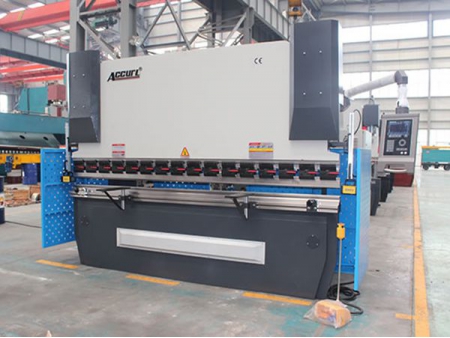

Máy Chấn CNC 3 Trục Accurl-Bend

Tải về

Trang web: https://accurlcnc.vn/2-3-3-axes-cnc-press-brake.html

Chấn mạnh hơn, nhanh hơn và sâu hơn

• Máy chấn CNC 3 trục dòng ACCURL-Bend được tái thiết kế dựa trên nhu cầu thực tế của người dùng, trở thành một thiết bị độc đáo với các đặc điểm điện tử và cơ khí riêng biệt.
• Dòng Power-Bend Pro là một trong những dòng máy được đánh giá cao nhất, giúp tăng năng suất và giảm thiểu chi phí với bộ điều khiển CNC thân thiện và hệ thống thủy lực dễ bảo trì, chi phí thấp.
• ACCURL-Bend Pro mới chính là lựa chọn lý tưởng cho dây chuyền sản xuất yêu cầu chấn uốn phức tạp, độ chính xác cao, chấn đơn hoặc đa điểm với tốc độ cao.

Sự kết hợp giữa tốc độ và sức mạnh

Chất lượng chấn cao và lặp lại chính xác nhờ xi lanh và van đồng bộ.
Tự động định vị tất cả các trục khi khởi động.
Tất cả các máy chấn ACCURL đều được thiết kế bằng phần mềm SOLID WORKS 3D và chế tạo từ thép chất lượng cao ST44-1 với công nghệ tiên tiến nhất.
Dầm trên chạy trên hệ thống ổ trục 8 điểm, đảm bảo độ chính xác chấn ± 0,01 mm.
Dao chấn trên và dưới của các thương hiệu nổi tiếng, độ bền cao và độ chính xác tuyệt đối.
Bơm cao áp hoạt động êm ái.
Tốc độ rơi tự do cao.
Tốc độ chấn nhanh.
Tốc độ trở về nhanh.

Đặc điểm

Xi lanh mạ crôm được gia công chính xác đến 0,001 mm và piston được tôi cứng đặc biệt.
Kẹp giữ khuôn được gia công chính xác cao và dễ sử dụng.
Tay đỡ phía trước có thể trượt dọc thân máy và dễ điều chỉnh.
Hệ thống thủy lực Bosch-Rexroth nổi tiếng, kích thước nhỏ gọn và đạt tiêu chuẩn CE.
Máy chấn CNC sử dụng cảm biến quang ở hai bên phía sau bảo vệ an toàn vận hành.
Kẹp chặt khuôn nhanh.
Thước đo tuyến tính quang học có độ chính xác ± 0,01 mm.
Các xi lanh đồng bộ mang lại kết quả chấn chính xác cao với tỷ lệ lặp lại hoàn hảo.
Hệ thống cử chặn sau 2 trục X (800 mm) và R siêu bền, độ chính xác ± 0,01 mm, di chuyển bằng trục vít me bi và ray dẫn hướng, điều khiển chiều dài chấn bằng CNC, ngón chặn sau gập được cho ứng dụng chấn ngược.
Bộ điều khiển CNC DELEM DA52S đa chức năng, có thể lập trình cao.
Máy sử dụng hệ thống điện SIEMENS.
Tự động định vị trục khi bật máy.
Tấm che bên hông đạt tiêu chuẩn CE.

Giải pháp chấn tối ưu dành cho bạn

Máy chấn thủy lực CNC này có cấu hình hoàn hảo cho các yêu cầu chấn uốn tinh xảo và giải pháp kinh tế.
Kết quả chính xác cho các chi tiết dài và sâu.
Độ nhạy liên tục nhờ hệ thống bù võng.
Thân máy cứng cáp, độ bền cao, phù hợp cả với những ứng dụng tải trọng lớn.
Dễ bảo trì.
Bạn có thể chấn uốn các chi tiết dài và sâu với độ lặp lại tối đa nhờ dòng máy ACCURL-Bend tiêu chuẩn.

Thiết bị tiêu chuẩn

Tay đỡ phía trước có thể trượt điều chỉnh độ cao và di chuyển được.
Khuôn trên và dưới được xử lý tôi cứng bề mặt bằng phương pháp xử lý đặc biệt.
Hệ thống kẹp khuôn nhanh Promecam.
Bộ điều khiển CNC Delem DA52s.
Cữ chặn sau X = 800 mm được điều khiển bằng CNC.
Độ sâu họng 410 mm.
2 chốt chặn sau.
Thước đo đơn vị hệ mét và inch.
Hệ thống bù độ võng ở dầm dưới dùng hệ thống bù thủy lực 2500/.../4100; Với lực chấn từ 600 tấn trở lên, sử dụng hệ thống bù motor hóa là trang bị tiêu chuẩn.
Bàn đạp chân sản xuất theo tiêu chuẩn CE, thích hợp cho cả chấn đơn và đa điểm.
2 cảm biến quang đặt đối diện nhau để bảo vệ phía sau.
Tấm che bảo vệ cho xi lanh và dầm trên.
Yêu cầu điện được điều chỉnh sẵn theo khu vực địa lý của khách hàng.

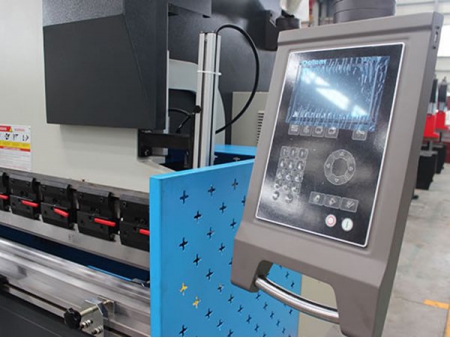

Hệ thống điều khiển CNC Delem DA52s

Lập trình số, một trang.
Lập trình nhanh, một trang.
Điều hướng bằng phím tắt.
Màn hình màu LCD VGA 6,4" (TFT).
Hỗ trợ tối đa 4 trục (Y1, Y2 và 2 trục phụ).
Điều khiển hệ thống bù võng
Thư viện dụng cụ/vật liệu/sản phẩm.
Giao tiếp USB, hỗ trợ bộ nhớ ngoài.
Điều khiển trục cữ chặn sau bằng servo, biến tần tần số và AC.
Thuật toán điều khiển trục Y tiên tiến, hỗ trợ cả van vòng hở và vòng kín.

Thông Số Kỹ Thuật

Model (SC-MB8)			63T×1500	63T×2500	100T×3200	100T×4200	160T×3200	160T×4200	250T×3200
Lực chấn		kN	630	630	1000	1000	1600	1600	2500
Chiều dài chấn tối đa		mm	1500	2500	3200	4200	3200	4200	3200
Khoảng cách giữa các cột		mm	1100	2060	2700	3700	2700	3700	2700
Chiều cao đóng tối đa		mm	430	430	480	480	480	480	480
Hành trình trượt		mm	200	200	200	200	200	200	200
Độ sâu họng		mm	370	370	400	400	400	400	400
Chiều rộng bàn chấn		mm	150	150	200	200	200	200	200
Tốc độ hạ xuống		mm/min	100	100	130	130	130	130	110
Tốc độ chấn		mm/min	8	8	10	10	10	10	10
Tốc độ trở về		mm/min	100	100	125	125	125	125	110
Hành trình cữ chặn sau		mm	500	500	500	500	500	500	500
Kích thước ngoài	L	mm	1825	2825	3500	4500	3500	4500	3500
	W	mm	1650	1650	1650	1650	1650	1650	1730
	H	mm	2600	2430	2540	2540	2580	2580	2580
Trọng lượng		kg	4600	5600	8000	9500	10000	12000	15000

Model(SC-MB8)			250T×4200	300T×3000	300T×4000	300T×6000	400T×4000	400T×5000	400T×6000
Lực chấn		kN	2500	3000	3000	3000	4000	4000	4000
Chiều dài chấn tối đa		mm	4200	3000	4000	6000	4000	5000	6000
Khoảng cách giữa các cột		mm	3700	2500	3150	5050	3150	4050	5050
Chiều cao đóng tối đa		mm	480	480	480	480	480	480	480
Hành trình trượt		mm	200	200	200	200	320	320	320
Độ sâu họng		mm	400	400	400	400	400	400	400
Chiều rộng bàn chấn		mm	200	250	250	250	250	250	250
Tốc độ hạ xuống		mm/min	110	80	80	80	80	80	80
Tốc độ chấn		mm/min	10	8	8	8	8	8	8
Tốc độ trở về		mm/min	110	85	85	85	80	80	80
Hành trình cữ chặn sau		mm	500	500	500	500	500	500	500
Kích thước ngoài	L	mm	4500	3300	4300	6400	4300	5300	6400
	W	mm	1730	1950	1950	2000	2100	2100	2100
	H	mm	2580	2670	2670	2950	3100	3100	3170
Trọng lượng		kg	17000	20000	22000	30000	27000	32000	38000
