Máy Chấn Kim Loại Tấm CNC 3 Trục
Tải về

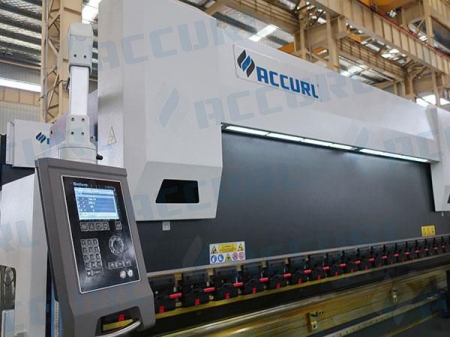

Máy chấn SMART-FAB dòng B của ACCURL® là lựa chọn lý tưởng để gia công tạo hình các chi tiết nhỏ với chi phí vận hành thấp. Nhờ vào khả năng điều khiển CNC 3 trục đồng bộ, máy vận hành mạnh mẽ như một máy chấn CNC cỡ lớn.
Khả năng chấn mạnh hơn, nhanh hơn và sâu hơn
Máy chấn CNC ACCURL® SMART-FAB cho phép người vận hành nâng cao năng suất, đồng thời giảm thiểu thời gian chết trong quá trình sản xuất.
Đặc điểm
- Xi lanh được mạ crôm được gia công với độ chính xác 0,001 mm và piston được tôi cứng đặc biệt.
- Kẹp nguyên bản thân thiện với người dùng và được gia công chính xác cao.
- Tay đỡ phía trước có thể trượt dọc theo chiều dài máy và dễ dàng điều chỉnh.
- Hệ thống thủy lực Bosch-Rexroth nhỏ gọn, sản xuất theo tiêu chuẩn CE.
- Hai cảm biến quang ở hai bên cho bộ bảo vệ phía sau.
- Hệ thống kẹp dao nhanh.
- Thước quang học có độ chính xác ±0,01 mm.
- Xi lanh đồng bộ đảm bảo kết quả chấn hoàn hảo với tỷ lệ lặp lại cực cao.
- Hệ thống cữ chặn sau 2 trục siêu bền (X=800 mm và R), độ lặp lại ±0,01 mm, di chuyển bằng thanh dẫn và trục vít me bi. Chiều dài chấn được điều khiển qua bộ điều khiển CNC và ngón chặn có thể gập lại hỗ trợ uốn ngược.
- Bộ điều khiển CNC DELEM DA52S đa chức năng, lập trình linh hoạt.
- Hệ thống điện SIEMENS/SCHNEIDER.
- Tự động tham chiếu các trục khi khởi động máy.
- Bộ bảo vệ bên hông tuân thủ tiêu chuẩn CE.
Thiết bị tiêu chuẩn
- Tay đỡ phía trước điều chỉnh chiều cao và trượt dọc thân máy.
- Bộ điều khiển CNC DELEM DA52s tích hợp phần mềm PC-Profile-T.
- Hệ thống kẹp nhanh Promecam.
- Độ sâu họng máy 410 mm.
- Trục 3 1 CNC:
-Trục Y1, Y2 định vị thanh trượt chính xác.
-Trục X định vị cữ chặn sau điều khiển bằng động cơ servo.
-Trục R, Z1, Z2 điều chỉnh bằng tay.
-Hệ thống bù võng sóng điều khiển CNC. - 2 chốt chặn sau.
- Nắp bảo vệ cho xi lanh và thanh dầm trên.
- Dụng cụ trên và dưới được tôi cứng bề mặt bằng phương pháp xử lý đặc biệt.
- Hệ thống cữ chặn sau X=800 mm điều khiển bằng CNC.
- Bàn đạp chân sản xuất theo tiêu chuẩn CE, phù hợp cho cả chấn đơn và nhiều lần.
- 2 cảm biến quang lắp đối diện nhau bảo vệ phía sau.
- Hệ thống điện được điều chỉnh sẵn theo khu vực địa lý của khách hàng.
- Tủ điện có hệ thống làm mát, thiết kế đạt chuẩn CE, sử dụng thiết bị điện tự động hóa mang thương hiệu SIEMENS.
Thông Số Kỹ Thuật
| Model(SMART FAB) | B1560 | B2580 | B32110 | B32135 | B32175 | B40175 | B32220 | ||
| Lực chấn | KN | 600 | 800 | 1100 | 1350 | 1750 | 1750 | 2200 | |
| Chiều dài chấn | mm | 1500 | 2500 | 3200 | 3200 | 3200 | 4200 | 3200 | |
| Khoảng cách giữa các cột | mm | 1100 | 2060 | 2700 | 2700 | 2700 | 3700 | 2700 | |
| Khoảng hở | mm | 405 | 405 | 430 | 430 | 430 | 430 | 430 | |
| Hành trình trượt | mm | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
| Độ sâu họng | mm | 370 | 400 | 400 | 400 | 400 | 400 | 400 | |
| Chiều rộng bàn chấn | mm | 80 | 80 | 100 | 100 | 100 | 100 | 140 | |
| Tốc độ hạ xuống | mm/phút | 200 | 200 | 180 | 180 | 160 | 160 | 160 | |
| Tốc độ chấn | mm/phút | 8 | 8 | 10 | 10 | 10 | 10 | 10 | |
| Tốc độ trở về | mm/phút | 180 | 180 | 150 | 150 | 150 | 150 | 140 | |
| Hành trình cữ chặn sau | mm | 500 | 600 | 800 | 800 | 800 | 800 | 800 | |
| Kích thước ngoài | D | mm | 1825 | 2825 | 3500 | 3550 | 3500 | 4500 | 3500 |
| R | mm | 1650 | 1650 | 1650 | 1650 | 1650 | 1650 | 1730 | |
| C | mm | 2300 | 2350 | 2650 | 2700 | 2700 | 2750 | 2900 | |
| Trọng lượng | kg | 4600 | 5600 | 8000 | 9500 | 10000 | 12000 | 13200 | |
Hình ảnh chi tiết
- Hệ thống CNC DELEM DA52s

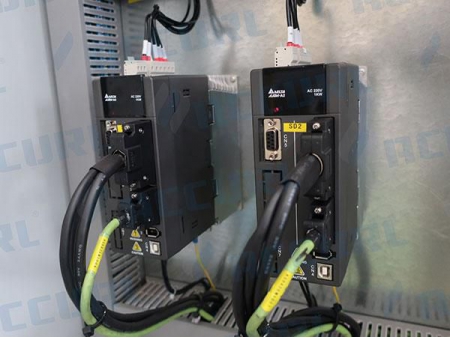

- Bộ truyền động Servo Delta cho hệ thống cữ chặn sau CNC
- Bơm thủy lực đến từ hãng VOITH Đức
- Màn chắn sáng an toàn phía sau máy
- Máy chấn dùng dao chấn chia đoạn phía trên và khuôn 4V phía dưới tiêu chuẩn
