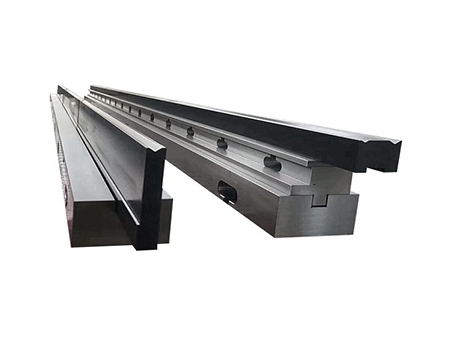

Khuôn chấn

Tải về

Trang web: https://cnclasercutting-vn.com/16-press-brake-tooling.html

• Khuôn chấn gia cố:

  Máy chấn và khuôn chấn tạo hình bản lề

  • Chấn 90°
    Độ dày tấm: 0.4-3.2mm
  • Chấn 90° (thẳng):
    Độ dày tấm: 0.4-2.0mm
  • Chấn 90° (cổ ngỗng)
    Độ dày tấm: 0.4-5.0mm
  • Chấn 90° (khung cửa)
    Độ dày tấm: 0.4-2.3mm
  • Chấn 90° (tấm dày)
    Độ dày tấm: 4-10mm
  • Chấn 90°
    Độ dày tấm: 0.4-3.2mm
  • Chấn 90°
    Độ dày tấm: 0.4-3.2mm
  • Chấn 90°
    Độ dày tấm: 0.4-3.2mm
  • Chấn 90° (tấm siêu dày)
    Độ dày tấm: 7-15mm
  • Chấn 90° (chấn bo góc urethane)
    Độ dày tấm: 0.4-3.2mm
  • Chấn bo góc
    Độ dày tấm: 1.2-1.5mm
  • Chấn góc nhọn (tấm dày)
    Độ dày tấm: 4-5mm
  • Chấn góc nhọn (máy ép thủy lực)
    Độ dày tấm: 0.4-3.0mm
  • Chấn gấp mép
    Độ dày tấm: 0.4-1.6mm
  • Chấn gấp mép
    Độ dày tấm: 0.4-1.6mm
  • Chấn gấp mép (chấn trước)
    Độ dày tấm: 0.4-2.0mm
  • Chấn gấp mép (chấn phẳng)
    Độ dày tấm: 0.4-2.0mm
  • Chấn gấp mép (chấn trước)
    Độ dày tấm: 2.3-3.5mm
  • Chấn gấp mép (chấn phẳng)
    Độ dày tấm: 0.4-3.2mm
  • Chấn gấp mép (chấn phẳng)
    Độ dày tấm: 0.4-3.2mm

  Mã số	Hình mặt cắt	Mã đặt hàng	Mã số	Hình mặt cắt	Mã đặt hàng
  16 cả khuôn tôi cứng HRC47±2 100TON/M	Point radius: 0.2R, 0.8R, 1.5R, 3.0R	0.2R L:016021 S:016022 0.8R L:016081 S:016082 1.5R L:016151 S:016152 3.0R L:016301 S:016302	51 HRC47±2 45TON/M	Point radius: 0.2R	0.2R L:051001
  147 cả khuôn tôi cứng HRC47±2 45TON/M	Point radius: 0.2R, 0.8R, 1.5R, 3.0R	0.2R L:147001 0.8R L:147081 1.5R L:147151 3.0R L:147301	48 (Cổ ngỗng cao) cả khuôn tôi cứng HRC47±2 50TON/M	Point radius: 0.2R	0.2R L:048001 S:048002
  116 cả khuôn tôi cứng HRC47±2 20TON/M	Point radius: 0.2R	0.2R L:116001 S:116002	53 cả khuôn tôi cứng HRC47±2 45TON/M	Point radius: 0.2R	0.2R L:053001
  11680 cả khuôn tôi cứng HRC47±2 11TON/M	Point radius: 0.2R	0.2R 116801	201 (chấn khung cửa 90°) cả khuôn tôi cứng HRC47 2 30TON/M	Point radius: 0.2R	0.2R L:201001 S:201002
  462 (Cổ ngỗng) cả khuôn tôi cứng HRC47±2 70TON/M	Point radius: 0.2R	0.2R L:462001 S:462002	20180 cả khuôn tôi cứng HRC47±2 15TON/M	Point radius: 0.2R	0.2R:201801
  151 cả khuôn tôi cứng HRC47±2 45TON/M	Point radius: 0.2R	0.2R L:151001	203 (chấn khung cửa 90°) cả khuôn tôi cứng HRC47±2 30TON/M	Point radius: 0.2R	0.2R L:203001 S:203002
  463 (Cổ ngỗng) cả khuôn tôi cứng HRC47±2 50TON/M	Point radius: 0.2R	0.2R L:463001 S:463002	20380 cả khuôn tôi cứng HRC47±2 15TON/M	Point radius: 0.2R	0.2R:203801
  156 cả khuôn tôi cứng HRC47±2 30TON/M	Point radius: 0.2R	0.2R L:156001	108 HRC47±2 50TON/M	Point radius: 0.2R	0.2R L:108001 S:108002
  46 (Cổ ngỗng trung bình) cả thân tôi cứng HRC47±2 50TON/M	Point radius: 0.2R	0.2R L:046001 S:046002	106 cả khuôn tôi cứng HRC47±2 12TON/M	Point radius: 0.2R	0.2R

  Chiều dài tiêu chuẩn:

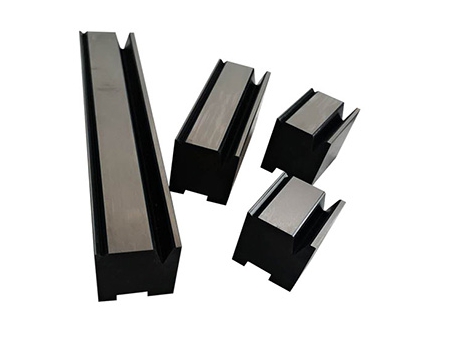

  • 1. Chiều dài cối tiêu chuẩn

       Độ rộng các đoạn:
       tai trái/tai phải

       1. .394" (10mm)
       2. .591" (15mm)
       3. .787" (20mm)
       4. 1.575" (40mm)
       5. 3.937" (100mm) tai trái
       6. 3.937" (100mm) tai phải
       7. 7.874" (200mm)
       8. 11.811" (300mm)
  • 1. Chiều dài chày tiêu chuẩn
       1. Hầu hết dụng cụ rất dễ lắp ráp, chỉ cần một người thao tác
       2. Dễ lưu trữ
       3. Tất cả công cụ phân doạn được cắt sẵn thành 9 đoạn
       4. Hầu hết dụng cụ đột (chày) chia đoạn đi kèm tai trái/phải
       5. NITREX (HRC-70) là tiêu chuẩn cho mọi khuôn trong dòng sản phẩm
       6. Có thể cung cấp chế tạo dòng khuôn theo yêu cầu. Vui lòng liên hệ với bộ phận bán hàng của chúng tôi nếu có nhu cầu

  Lưu ý: Sẽ thu thêm phí với các dòng khuôn cần chiều dài đặt biệt cần đặt chế riêng.
