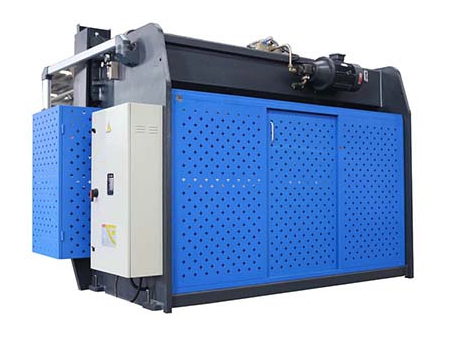

Máy chấn servo điện-thủy lực CNC kết hợp bộ điều khiển DELEM DA66T

Máy chấn servo điện-thủy lực CNC kết hợp bộ điều khiển DELEM DA66T
Máy chấn servo điện-thủy lực CNC kết hợp bộ điều khiển DELEM DA66T
Máy chấn servo điện-thủy lực CNC kết hợp bộ điều khiển DELEM DA66T
Tải về
Trang web:
  • Thông số chính
    1. Hệ thống cữ sau tiêu chuẩn MB8
    2. Bơm dầu: SUNNY – USA
    3. Hệ thống thủy lực: Bosch Rexroth – Đức
    4. Hệ thống an toàn laser: DSP – Ý

Thông số kỹ thuật:

Dòng Lực chấn (KN) Chiều dài chấn (mm) Khoảng cách bàn và ram (mm)  Sâu họng (mm) Hành trình ram (mm)  Độ cao mở tối đa (mm)  Công suất tối đa (kW)  Trọng lượng (kg) Kích thước tổng thể DxRxC (mm)
40T/2000 400 2000 1350 230 100 320 5.5 2750 2000*1200*1910
40T/2500 400 2500 1850 230 100 320 5.5 3000 2500*1200*1910
50T/2000 500 2000 1350 230 100 320 5.5 2950 2000*1200*1910
50T/2500 500 2500 1850 230 100 320 5.5 3400 2500*1210*2000
63T/2500 630 2500 1900 120 100 320 5.5 4000 2500*1300*2210
63T/3200 630 3200 2560 120 100 320 5.5 4800 3200*1300*2210
80T/2500 800 2500 1990 120 100 320 7.5 5700 2500*1400*2300
80T/3200 800 3200 2560 120 100 350 7.5 6020 3200*1500*2300
80T/4000 800 4000 3000 120 100 350 7.5 7000 4000*1500*2400
100T/2500 1000 2500 2020 320 150 350 11 6000 2500*1600*2400
100T/3200 1000 3200 2600 320 150 400 11 6800 3200*1600*2600
100T/4000 1000 4000 3000 320 150 400 11 8400 4000*1600*2700
125T/2500 1250 2500 2020 320 150 350 11 6500 2500*1600*2400
125T/3200 1250 3200 2580 320 150 400 11 7200 3200*1600*2600
125T/4000 1250 4000 3000 320 150 400 11 8800 4000*1600*2700
160T/3200 1600 3200 2600 320 200 460 11 10500 3200*1700*2700
160T/4000 1600 4000 3000 320 200 460 11 11500 4000*1700*2800
160T/5000 1600 5000 4000 320 200 460 11 14000 5000*1900*3100
160T/6000 1600 6000 5000 320 200 460 11 19500 6300*1900*3200
200T/3200 2000 3200 2500 320 200 460 11 12500 3200*1950*2800
200T/4000 2000 4000 3000 320 200 460 11 13600 4000*1950*2800
200T/5000 2000 5000 4000 320 200 460 11 14500 5000*1950*3100
200T/6000 2000 6000 5000 320 200 460 11 21000 6000*1950*3300
250T/3200 2500 3200 2500 400 250 590 18.5 19000 3250*2000*3200
250T/4000 2500 4000 3000 400 250 590 18.5 20200 4000*2000*3400
250T/5000 2500 5000 4000 400 250 590 18.5 23500 5000*2000*3400
250T/6000 2500 6000 5000 400 250 590 18.5 27500 6000*2000*3400
300T/3200 3000 3200 2530 400 250 590 22 20500 3200*2000*3450
300T/4000 3000 4000 3000 400 250 590 22 22500 4000*2000*3450
300T/5000 3000 5000 4000 400 250 590 22 25000 5000*2000*3450
300T/6000 3000 6000 5000 400 250 590 22 30000 6000*2000*3450
400T/4000 4000 4000 3000 400 250 590 30 25000 4000*2180*3500
400T/5000 4000 5000 4000 400 250 590 30 29000 5000*2180*3500
400T/6000 4000 6000 5000 400 250 590 30 35000 6000*2180*3800
500T/4000 5000 4000 3000 400 250 590 45 35000 4000*2580*3500
500T/5000 5000 5000 4000 400 250 590 45 44000 5050*3500*3700
500T/6000 5000 6000 5000 400 320 590 45 55000 6050*3500*3700
600T/4000 6000 4000 3000 400 320 590 55 45000 4050*4500*3700
600T/6000 6000 6000 5000 400 320 590 55 60000 6050*4500*3700
800T/6000 8000 6000 5000 400 320 590 55 75000 6300*4500*6000

Tính năng:

  • Thiết kế công nghiệp mới tích hợp thẩm mỹ hiện đại và công nghệ chế tạo tiên tiến, mang lại vẻ ngoài đơn giản và tinh tế.
  • Công nghệ điều khiển thủy lực tiên tiến, phản hồi tần số cao, tốc độ nhanh, hiệu suất và độ chính xác cao.
  • Kết cấu được xử lý nhiệt, kiểm chứng độ cứng toàn bộ máy, ứng dụng cơ cấu tạo mũ thủy lực giúp đảm bảo độ chính xác khi chấn.
  • Tham số và cấu hình được tối ưu hóa cho hiệu suất tối đa và vận hành dễ dàng.
  • Hệ thống cữ sau MB8 tiêu chuẩn 2 trục, 4 trục, 5 trục và khuôn tương ứng, phục vụ cho việc chấn các chi tiết hình dạng phức tạp.
  • Máy chấn sử dụng công nghệ điều khiển servo thủy lực vòng kín. Khi tín hiệu vị trí của trượt được phản hồi về hệ thống CNC thông qua thước quang hai bên, hệ thống CNC sẽ điều chỉnh lượng dầu cấp bằng cách thay đổi độ mở của van đồng bộ, từ đó điều khiển các trượt (Y1, Y2) hoạt động đồng bộ với cùng tần số, duy trì trạng thái song song của bàn máy.
  • Hệ thống CNC có thể tự động điều khiển hệ thống bù lệch thủy lực để thực hiện bù lệch động trong quá trình chấn khi gia công các loại tấm kim loại khác nhau.
  • Việc áp dụng cơ cấu bù lệch thủy lực giúp đảm bảo chiều dài đồng đều cho các chi tiết sau khi chấn. Cơ cấu bù lệch thủy lực bao gồm một bộ xi lanh dầu, cho phép bàn máy tạo ra chuyển động tương đối để hình thành một đường cong lồi lý tưởng, từ đó đảm bảo vị trí tương đối giữa bàn máy và trượt không bị thay đổi. Giá trị bù lệch sẽ phụ thuộc vào độ dày và đặc tính của vật liệu tấm kim loại cần gia công.

Cấu hình tiêu chuẩn:

  • Giao diện lập trình đồ họa cảm ứng 2D, tự động tính trình tự uốn và phát hiện va chạm
  • Mô phỏng và sản xuất 3D, hỗ trợ nhiều trạm dụng cụ, từ đó đưa ra phản hồi thực tế về tính khả thy và thao tác về sản phẩm
  • Màn hình màu TFT 17” độ phân giải cao
  • Hệ điều hành Windows với tính ổn định cao và khả năng tắt máy tức thời
  • Tương thích với cấu trúc mô-đun DELEM (khả năng mở rộng và thích ứng của mô-đun)
  • Kết nối USB
  • Chương trình ứng dụng người dùng trong điều kiện đa nhiệm
  • Giao diện cảm biến đo góc

Cấu hình tùy chọn:

  • Thiết bị treo điều khiển
    Hệ thống bảo vệ trái/phải
  • Bộ điều khiển Delem DA66T
  • Ngắt nguồn khi mở cửa
  • Thiết bị điện Schneider Pháp
  • Động cơ Siemens
  • Điều khiển trục Y1, Y2
  • Trục vít bi Hiwin Đài Loan
  • Servo điều khiển trục X
  • Điều chỉnh thủ công trục Z, R
  • Công tắc bàn đạp Kacon Hàn Quốc
  • Vòng đệm Parker/NOK
    Ống EMB Đức
  • Dụng cụ V đôi/Kẹp nhanh
  • Tay đỡ phía trước
  • Bù lệch thủy lực trục V
  • Vỏ bảo vệ phía sau

Bộ điều khiển DELEM DA66T Hà Lan:

  • Kẹp nhanh KYOKKO
  • Bù lệch cơ khí
  • Bù lệch điều khiển bằng động cơ
  • Hệ thống bảo vệ laser DSP của Ý
  • Cảm biến quang bảo vệ sau
  • Cảm biến quang bảo vệ trước
  • Bàn làm việc dạng khay khuôn/Multi-V
  • Bộ dụng cụ kẹp cối WILA
  • Khuôn phân đoạn tùy chọn
