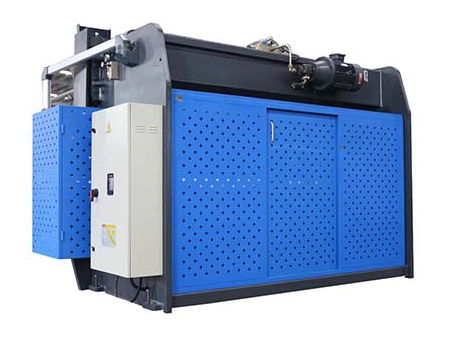

Máy chấn thủy lực kết hợp bộ điều khiển E200P

Máy chấn thủy lực kết hợp bộ điều khiển E200P
Máy chấn thủy lực kết hợp bộ điều khiển E200P
Máy chấn thủy lực kết hợp bộ điều khiển E200P
Tải về
Trang web:
  • Thông số chính
    1. Hệ thống cữ sau tiêu chuẩn WC67K
    2. Bơm dầu: SUNNY – USA
    3. Hệ thống thủy lực: Bosch Rexroth – Đức
    4. Hệ thống an toàn laser: DSP – Ý

Thông số kỹ thuật:

Dòng  Lực chấn (KN)  Chiều dài chấn (mm) Khoảng cách bàn và ram (mm)  Sâu họng (mm)  Hành trình ram (mm)  Độ cao mở tối đa (mm)   Công suất tối đa (kW) Trọng lượng (kg)  Kích thước tổng thể DxRxC (mm)
40T/2000 400 2000 1350 230 100 320 5.5 2750 2000*1200*1910
40T/2500 400 2500 1850 230 100 320 5.5 3000 2500*1200*1910
50T/2000 500 2000 1350 230 100 320 5.5 2950 2000*1200*1910
50T/2500 500 2500 1850 230 100 320 5.5 3400 2500*1210*2000
63T/2500 630 2500 1900 120 100 320 5.5 4000 2500*1300*2210
63T/3200 630 3200 2560 120 100 320 5.5 4800 3200*1300*2210
80T/2500 800 2500 1990 120 100 320 7.5 5700 2500*1400*2300
80T/3200 800 3200 2560 120 100 350 7.5 6020 3200*1500*2300
80T/4000 800 4000 3000 120 100 350 7.5 7000 4000*1500*2400
100T/2500 1000 2500 2020 320 150 350 11 6000 2500*1600*2400
100T/3200 1000 3200 2600 320 150 400 11 6800 3200*1600*2600
100T/4000 1000 4000 3000 320 150 400 11 8400 4000*1600*2700
125T/2500 1250 2500 2020 320 150 350 11 6500 2500*1600*2400
125T/3200 1250 3200 2580 320 150 400 11 7200 3200*1600*2600
125T/4000 1250 4000 3000 320 150 400 11 8800 4000*1600*2700
160T/3200 1600 3200 2600 320 200 460 11 10500 3200*1700*2700
160T/4000 1600 4000 3000 320 200 460 11 11500 4000*1700*2800
160T/5000 1600 5000 4000 320 200 460 11 14000 5000*1900*3100
160T/6000 1600 6000 5000 320 200 460 11 19500 6300*1900*3200
200T/3200 2000 3200 2500 320 200 460 11 12500 3200*1950*2800
200T/4000 2000 4000 3000 320 200 460 11 13600 4000*1950*2800
200T/5000 2000 5000 4000 320 200 460 11 14500 5000*1950*3100
200T/6000 2000 6000 5000 320 200 460 11 21000 6000*1950*3300
250T/3200 2500 3200 2500 400 250 590 18.5 19000 3250*2000*3200
250T/4000 2500 4000 3000 400 250 590 18.5 20200 4000*2000*3400
250T/5000 2500 5000 4000 400 250 590 18.5 23500 5000*2000*3400
250T/6000 2500 6000 5000 400 250 590 18.5 27500 6000*2000*3400
300T/3200 3000 3200 2530 400 250 590 22 20500 3200*2000*3450
300T/4000 3000 4000 3000 400 250 590 22 22500 4000*2000*3450
300T/5000 3000 5000 4000 400 250 590 22 25000 5000*2000*3450
300T/6000 3000 6000 5000 400 250 590 22 30000 6000*2000*3450
400T/4000 4000 4000 3000 400 250 590 30 25000 4000*2180*3500
400T/5000 4000 5000 4000 400 250 590 30 29000 5000*2180*3500
400T/6000 4000 6000 5000 400 250 590 30 35000 6000*2180*3800
500T/4000 5000 4000 3000 400 250 590 45 35000 4000*2580*3500
500T/5000 5000 5000 4000 400 250 590 45 44000 5050*3500*3700
500T/6000 5000 6000 5000 400 320 590 45 55000 6050*3500*3700
600T/4000 6000 4000 3000 400 320 590 55 45000 4050*4500*3700
600T/6000 6000 6000 5000 400 320 590 55 60000 6050*4500*3700
800T/6000 8000 6000 5000 400 320 590 55 75000 6300*4500*6000

Đặc tính:

  • Thiết kế nguyên khối theo phong cách châu Âu, kết cấu được xử lý nhiệt, bàn làm việc có độ cứng cao và đi kèm cơ cấu bù lệch cơ khí – tất cả cùng góp phần tạo nên khả năng chấn chính xác.
  • Điều khiển đồng bộ thủy lực và bộ điều khiển logic lập trình NC Estun đảm bảo độ lặp lại chính xác và dễ sử dụng.
  • Hệ thống thủy lực tích hợp (Bosch Rexroth – Đức) cho phép tự động chuyển sang chế độ chấn chậm một cách nhanh chóng.
  • Trục X và Y có khả năng định vị chính xác nhờ biến tần điều khiển thông qua lập trình hệ thống NC E21.
  • Công nghệ điều khiển thủy lực hiện đại mang lại sự ổn định và độ tin cậy cao trong vận hành.
  • Các thông số và cấu hình lõi tối ưu đảm bảo hiệu suất ổn định và vận hành tiện lợi.
  • Có sẵn hệ thống cữ sau đơn trục và hệ thống góc chấn đơn trục tiêu chuẩn WC67K. Bên cạnh đó có thể lựa chọn thêm chức năng bù lệch trục V và khuôn phù hợp để chấn các chi tiết có hình dạng phức tạp.

Bộ điều khiển CNC Estun E200P:

  • Màn hình LCD 240×128
  • 40 chương trình, 25 bước mỗi chương trình
  • Điều khiển đôi trục X và Y bằng servo
  • Điều khiển với độ chính xác 0.01mm
  • Định vị một bên
  • Chức năng thu hồi
  • Chức năng truy xuất tự động
  • Có thể ghi nhớ khi mất điện
  • Chức năng chẩn đoán
  • mm/inch
  • Giao diện tiếng Trung/Anh

Cấu hình tiêu chuẩn:

  • Hàn tổng thể

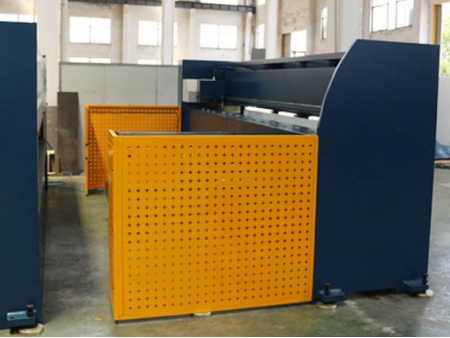

    Hàng rào an toàn
  • Bộ điều khiển Estun E200P
  • Thiết bị điện Schneider
  • Ngắt nguồn khi mở cửa
  • Công tắc giới hạn cảm quang
  • Công tắc bàn đạp KACON
  • Trục X điều khiển bằng động cơ servo
  • Trục Y điều khiển bằng động cơ servo
  • Van thủy lực Bosch Rexroth
  • Vòng đệm PARKER/NOK
  • Khuôn dưới Multi-V
  • Bàn thao tác được đánh bóng kỹ
  • Kẹp nhanh cơ khí
  • Tay đỡ phía trước
  • Bù lệch cơ khí
  • Hiệu chỉnh tuyến tính
  • Vỏ bảo vệ phía sau
  • Nút dừng khẩn cấp phía sau

Cấu hình tùy chọn:

  • Bù lệch thủy lực
  • Bù lệch cơ điện
  • Bảo vệ laser DSP – Ý
  • Bảo vệ quang điện phía trước
  • Bảo vệ quang điện phía sau
  • Khay chứa khuôn dưới
  • Bàn thao tác dạng V kép
  • Khuôn phân đoạn tùy chọn
