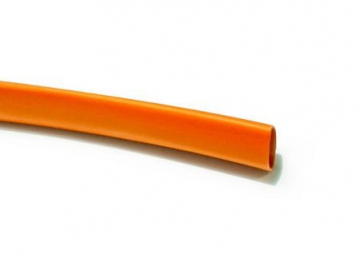

Ống Co Nhiệt Cách Điện Một Lớp, RSFR-H(3X)
Model: RSFR-H(3X)
Ống co nhiệt đa năng với các đặc tính vật lý và cơ học tốt

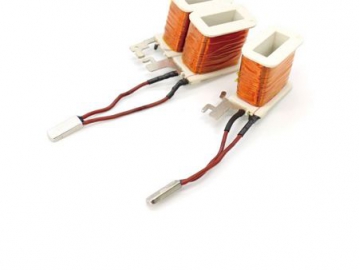

Ống co nhiệt cách điện một lớp RSFR-H(3X) có độ mềm dẻo và khả năng chống cháy cao. Loại ống co nhiệt này có thể được sử dụng để cách nhiệt và bảo vệ các mối hàn, mối nối dây, thiết bị đầu nối cũng như các đầu nối điện khác.
Đặc Tính
- Tỷ lệ co: 3:1
- Bền, mềm dẻo
- Chống cháy
- Độ dày siêu mỏng
- Nhiệt độ hoạt động: -55℃~125℃
- Nhiệt độ co hoàn toàn: ≥125℃
- Tiêu chuẩn: RoHS
- Cách điện
- Tạo lớp bảo vệ linh kiện điện tử
- Giảm áp lực cho đầu nối và mối nối
- Chống hư hỏng và mài mòn cơ học
- Chống ẩm và ăn mòn
- Cuộn cố định dây
- Buộc bọc dây cáp
| Tính chất | Phương pháp thử nghiệm | Hiệu suất |
| Độ bền kéo (MPa) | ASTM D 2671 | ≥10.4 |
| Độ giãn giới hạn (%) | ASTM D 2671 | ≥200 |
| Độ bền kéo sau khi lão hóa nhiệt (MPa) | 158℃×168h | ≥7.3 |
| Độ giãn giới hạn sau khi lão hóa nhiệt (%) | 158℃×168h | ≥100 |
| Thay đổi theo chiều dọc (%) | ASTM D 2671 | -5%～ 5% |
| Tính bắt lửa | Phương pháp ASTM D 2671 C | VW-1 |
| Điện áp định mức | UL 224, 2500V, 60s | Không gặp sự cố |
| Độ bền điện môi (kV/mm) | ASTM D 149 | ≥15 |
| Điện trở suất (Ω.cm) | ASTM D 876 | ≥1014 |
| Size | Trước khi khò | Sau khi khò | Quy cách đóng gói | ||
| inch | mm | Đường kính trong (mm) | Đường kính trong (mm) | Độ dày (mm) | Chiều dài tiêu chuẩn (m/ống) |
| 1/16 | 1.5 | 1.6±0.1 | ≤0.50 | 0.45±0.10 | 200 |
| 1/8 | 3.0 | 3.2±0.1 | ≤1.00 | 0.55±0.10 | 200 |
| 3/16 | 4.5 | 4.7±0.1 | ≤1.50 | 0.60±0.10 | 100 |
| 1/4 | 6.0 | 6.2±0.1 | ≤2.00 | 0.65±0.10 | 100 |
| 3/8 | 9.0 | 9.3±0.2 | ≤3.00 | 0.75±0.15 | 50 |
| 1/2 | 12.0 | 12.3±0.2 | ≤4.00 | 0.75±0.15 | 50 |
| 5/8 | 15.0 | 15.3±0.2 | ≤5.00 | 0.80±0.15 | 50 |
| 3/163/4 | 18.0 | 18.3±0.2 | ≤6.00 | 0.85±0.15 | 50 |
| 1 | 24.0 | 24.4±0.3 | ≤8.00 | 1.00±0.20 | 25 |
| 1-1/4 | 30.0 | 30.4±0.3 | ≤10.0 | 1.15±0.20 | 25 |
| 1-1/2 | 39.0 | 39.6±0.5 | ≤13.0 | 1.50±0.20 | 25 |
| 2 | 50.0 | 50.6±0.5 | ≤16.0 | 2.50±0.20 | 25 |
| 60.0 | 61.5±1.0 | ≤20.0 | 2.60±0.20 | 25 | |
| 70.0 | 71.5 ± 1.0 | ≤23.0 | 2.60±0.20 | 25 | |
| 3 | 80.0 | 81.5±1.0 | ≤26.0 | 2.60±0.20 | 25 |
| 90.0 | 91.5±1.0 | ≤30.0 | 2.60±0.20 | 25 | |
| 4 | 100.0 | 101.5±1.0 | ≤33.0 | 2.60±0.20 | 25 |
