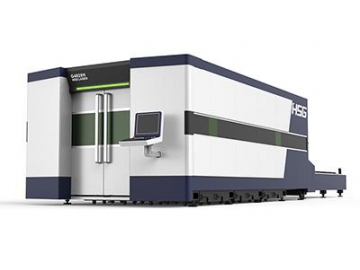

Máy cắt laser fiber G4020H

Tải về

Trang web: https://metaldoormachine-vn.com/2-7-laser-cutting-machine.html

Giới thiệu

Là một sản phẩm thế hệ thứ hai, máy cắt laser fiber G4020H có đặc trưng là công nghệ chống bắt cháy giúp ngăn ngừa hư hại các công cụ máy do là liên tục làm việc công suất cao trong nhiệt độ cao xuyên suốt quá trình.

So sánh với các model khác, máy cắt laser fiber G4020H trang bị bộ laser fiber của IPG với mức công suất có thể lên tới 15kW. Chất lượng cắt và bề mặt cắt đẹp, mượt, không thô ráplà những đặc trưng của thiết bị. Nó có thể gia công cắt thép chống gỉ độ dày 40mm và nhôm dày tới 50mm.

Ứng dụng

Vật liệu phù hợp: Thép chống gỉ, thép carbon, nhôm, đồng thau, đồng, tấm mạ kẽm,tấm cuộn nguội, v.v...

Lĩnh vực ứng dụng: Máy cắt laser G4020H được sử dụng rộng rãi trong các quá trình cắt tấm kim loại, trang trí nhà cửa (lưới cửa sổ, cửa có màn chập cắt laser), thang máy, bộ phận máy bay, nhạc cụ và nhiều thiết bị khác nữa.

Thông số kỹ thuật

Diện tích làm việc	4000mm×2000mm
Công suất laser	4000W-15000W
Tốc độ di chuyển lớn nhất	150m/phút
Tốc độ gia tốc lớn nhất	1.5G
Độ chính xác định vị	0.05mm/m
Độ chính xác tái định vị	±0.05mm
Công suất nguồn	380V/50Hz
Trọng lượng toàn bộ máy	18000kg
Kích thước máy	11500mm×3500mm×2500mm

* Kích thước tùy chỉnh: 3m × 1.5m, 6m × 2m, 8m × 2m.
** Chúng tôi cung cấp laser với nhiều công suất khác nhau. Độ dày vật liệu cần cắt phụ thuộc trực tiếp vào công suất laser.

Vật liệu phù hợp

Thép chống gỉ
Thép carbon
Đồng thau
Đồng
Nhôm
Thép mạ kẽm
Thép cuộn nguội
Titanium
Thép điện phân
Thép silicon

Đặc tính các bộ phận

Hệ thống laser
Hệ thống laser fiber công suất cao IPG với năng lực cắt khỏe

Bệ đỡ độ cứng cao
Máy cắt G4020H thường được lắp đặt ở model công suất cao, vì vậy cần một bệ đỡ cứng và ổn định. Trong model này, bàn đỡ có giá răng lược được sử dụng, với cấu trúc răng lược làm từ thép carbon hàn, rồi tôi và xử lý chống rung chấn, nhằm giảm ứng suất lực khi gia công. Nhờ công nghệ ưu việt, chúng tôi cam kết bệ đỡ vận hành ổn định ít nhất 20 năm mà không bị biến dạng.

Đầu cắt Máy
cắt laser fiberG4020H được trang bị đầu cắt laser Precitec của Đức. Đầu cắt có chức năng tự động focus nhằm tăng tốc độ cắt và đem lại bề mặt cắt mượt.

Động cơ trợ động
Hệ thống dẫn động và hệ thống điện do Sanyo Denki của Nhật cung cấp, tốc độ quay nhanh và độ bền cao.

Hệ thống giá đỡ và bánh răng
HSG LASER sử dụngbộ giảm tốc giá đỡ và bánh răng của ALPHA. Thiết bị không bao giờ gặp sự cố hỏng hóc mà còn tương thích hoàn hảo với máy cắt laser của chúng tôi.

Hệ thống CNC
HSG LASER sử dụngHệ thống CNC của Beckhoff với phần mềm của SIGMANEST, kết hợp lại giúp tiết kiệm nguyên liệu và tăng hiệu quả sản xuất.
