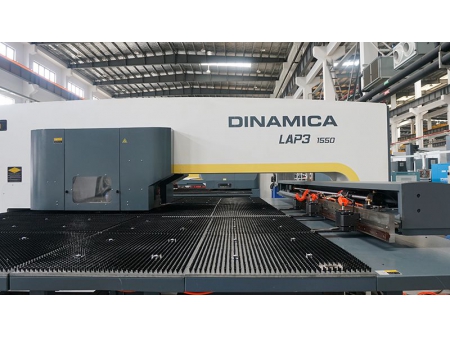

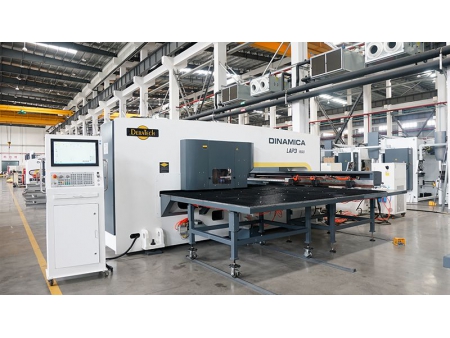

Máy Đột Kết Hợp Laser Kim Loại Tấm

Dòng LAP

Máy Đột Kết Hợp Laser Kim Loại Tấm

Dòng LAP

Máy đột kết hợp laser CNC kết hợp một cách liền mạch công nghệ đột servo với công nghệ cắt laser 2D, mang lại cho người dùng thiết bị gia công kim loại tấm linh hoạt cao. Lý tưởng cho việc xử lý các đường viền không đều và các bộ phận có giá trị gia tăng cao, đồng thời mang lại những lợi ích như chi phí hiệu quả, cấu trúc gọn gàng, diện tích nhỏ gọn và tiêu thụ năng lượng thấp.

Thông Số

Model		Unit	LAP31550	LAP32050	LAP31560	LAP32060
Khả Năng Xử Lý	Lực đột	KN	300	300	300	300
Khả Năng Xử Lý	Công suất laser	kw	1.5	1.5	1.5	1.5
Kích thước tấm tối đa (với định vị lại)		mm	1500×5000	2000×5000	1500×6000	2000×6000
Tốc độ hoạt động tối đa	Đột	m/phút	100(X:80, Y1:60)	100(X:80, Y1:60)	85(X:60, Y1:60)	85(X:60, Y1:60)
Tốc độ hoạt động tối đa	Laser	m/phút	120(X:80, Y2:90)	120(X:80, Y2:90)	110(X:60, Y2:90)	110(X:60, Y2:90)
Tốc độ đột (lần/phút)		hpm	1500	1500	1500	1500
Số trục điều khiển			7	7	8	8
Độ chính xác đột		mm	±0.1	±0.1	±0.1	±0.1
Kích thước (D×R×C)		mm	8600×6600×2300	9600×6600×2300	8600×8100×2350	9600×8100×2350

Chi Tiết

1. Khung Máy

  Khung hình O cung cấp độ cứng vững tốt và biến dạng nhỏ.
1. Tháp

  Tháp có 2 vị trí quay để đáp ứng nhu cầu của người dùng cho việc đột và cắt ở các góc độ khác nhau. Đường kính lỗ lớn nhất cho xử lý đơn là 88,9mm.
1. Hệ Thống Truyền Động

  Truyền động vít bóng chính xác cao tích hợp hai bộ trục đột và trục cắt laser được điều khiển độc lập.
1. Nguồn Laser Fiber (IPG1500W)

  Nguồn laser đi kèm với đường truyền quang học kín hoàn toàn, không cần bảo trì và tuổi thọ vượt quá 100,000 giờ.
1. Đầu Cắt Laser

  Đầu cắt laser của Đức Precitec Light Cutter cung cấp chức năng tự động lấy nét theo độ dày và chất liệu của tấm kim loại.
1. Máy Sấy và Bộ Lọc Khí Nén

  Máy sấy và bộ lọc khí nén của Parker Mỹ được trang bị, nâng cao chất lượng cắt và cung cấp bảo vệ tốt hơn cho các thành phần quang học.
  Lưu ý: Máy nén khí do khách hàng cung cấp.
1. Van Tỉ Lệ HAWE
1. Hệ Thống Cách Ly Rung
1. Thiết Bị Bảo Vệ An Toàn
1. Thiết Bị Tải và Dỡ Linh Hoạt
1. Hệ Thống Loại Bỏ Mạt Cắt
1. Hệ Thống CNC và Phần Mềm Lập Trình Tự Động

  Hệ thống điều khiển và truyền động servo CNC của Đức LTI
