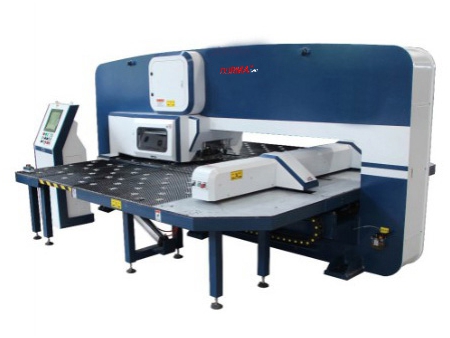

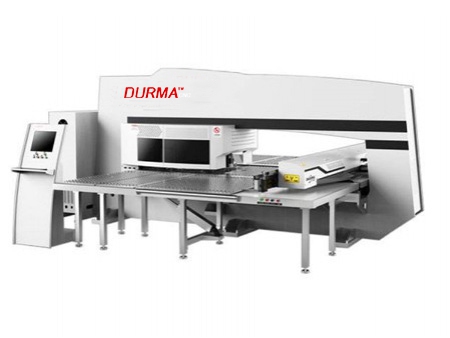

Máy đột dập CNC

Tải về

Trang web: https://cnclasercutting-vn.com/5-1-cnc-turret-punching-machine.html

• Thông số kỹ thuật
  1. Hệ thống servo: Bộ truyền động servo Siemens
  2. Chứng nhận: CE ISO
  3. Điện áp: 380V/220V tùy chọn
  4. Trọng lượng: 1-6T

Khái niệm đài dao (turret) linh hoạt:

• Khái niệm dụng cụ turret dày được sử dụng với tất cả các trạm có vòng đệm. Máy có thể được trang bị tối đa sáu trạm công cụ đa dụng có thể thay đổi (trung tâm). Việc điều chỉnh trạm này được thực hiện trong vòng ba giây hoặc ít hơn.
• Tất cả các khuôn đều được đặt dưới bề mặt bàn tránh làm xước tấm kim loại. Thẻ vi mô có thể được giảm xuống mức tối thiểu để đảm bảo các chi tiết được chính xác hơn.

Bộ Điều Khiển CNC Siemens 840 Dsi

Máy sử dụng bộ điều khiển CNC Siemens 840 Dsi mạnh mẽ, được thiết kế để đột dập. Máy có một số tính năng sau:

• Tủ điều khiển di động
• Kết nối mạng nội bộ và bên ngoài
• Hệ thống bảo vệ chống sét cho các linh kiện điện UPS
• Chẩn đoán nội bộ bằng hình ảnh đồ họa
• Tin nhắn hỗ trợ trực tuyến
• Chẩn đoán từ xa qua modem (tùy chọn)
• Tự động tối ưu hóa tốc độ tấm theo khối lượng tấm
• Lập trình đồ họa @ Điều khiển máy
• Bố trí tấm và tính toán tự động bố trí tấm

Chi tiết:

• 1. Khung dập
     Tên: Kết cấu khung cầu giảm ứng suất
     Phân tích phần tử hữu hạn trên các máy tính hiệu suất cao được sử dụng trong quá trình thiết kế. Khái niệm này bao gồm hai khung hộp kín được hàn và chịu tải trọng cao sau khi được giảm ứng suất. Kết quả là giảm được độ rung và độ lệch dưới tải trọng đầy đủ, mang lại độ chính xác cao hơn cho các chi tiết, giảm mài mòn dụng cụ và giảm tiếng ồn.
• 1. Rãnh làm việc có thể lập trình
     Rãnh làm việc lớn (15.7 x 23.6) cho phép tự động xả các chi tiết vào thùng chứa. Tính năng này có sẵn trên tất cả các mẫu máy khác.
• 1. Đầu quay
     Đầu quay có thể thiết lập quay 360° 40 vòng/phút. Hệ thống truyền động bánh răng không lùi (harmonic zero backlash) cung cấp khả năng định vị và điều khiển chính xác.

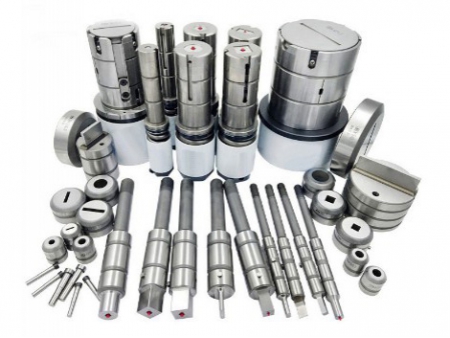

• 1. Công cụ đa năng có thể thay đổi
     Các công cụ đa dụng có thể thay đổi với 3, 6, 8 trạm giảm thiểu thời gian thay thế dụng cụ và tăng tính linh hoạt. Có thể tiến hành lập trình đến 0.02° mà không có kết nối cơ học trên và dưới giúp căn chỉnh chính xác giữa công cụ trên và dưới. Dù có dụng cụ bị hỏng hoặc mòn, máy vẫn có thể điều chỉnh bù.
• 1. Kẹp tấm có thể lập trình
     Vị trí của các kẹp tấm được thiết lập tự động qua thông tin chương trình chuẩn. Các cảm biến tiếp xúc tự động dừng máy khi phát hiện sự di chuyển của tấm kim loại trong quá trình kẹp.
