Máy Cắt Nhôm Laser Fiber CNC IPG 1kW
Tải về
Máy cắt laser fiber 1000W của ACCURL nổi bật với tốc độ cắt nhanh, hiệu suất năng lượng cao và chi phí vận hành thấp, đặc biệt khi so sánh với các dòng máy laser CO2 truyền thống. Với thiết kế dễ sử dụng, bảo trì tối thiểu và độ tin cậy cao, thiết bị này được công nhận trên toàn cầu về hiệu suất và hiệu quả hoạt động.
Đặc điểm
- Bộ điều khiển CNC FISCUT CypCut thân thiện với người dùng.
- Vận hành đơn giản.
- Cài đặt nhanh chóng dễ dàng.
- Chi phí đầu tư và vận hành thấp.
- Giải pháp tiết kiệm chi phí hiệu quả nhất.
- Đường truyền chùm tia linh hoạt.
- Công suất đầu ra cao.
- Chất lượng quang học cao.
- Tốc độ cắt nhanh hơn đến 300%.
- Hiệu suất chuyển đổi điện năng (>30%).
- Cắt được đồng đỏ và đồng thau.
- Đầu cắt Raytools cao cấp (tích hợp hệ thống phun hơi chéo).
- Hệ thống thanh răng và bánh răng chính xác cao.
- Hệ thống điều khiển van đôi cho các áp suất khí khác nhau và hệ thống đặc biệt cho áp suất cao.
Thiết bị tiêu chuẩn
- Bộ điều khiển CNC FISCUT CypCut.
- Nguồn laser Ytterbium IPG YLS-1000W.
- Bàn chuyển phôi đôi tự động (Bàn con thoi).
- Hệ thống truyền động thanh răng & bánh răng chính xác (sản xuất tại Đức).
- Phần mềm CAD/CAM Radan hoặc Lantek.
- Nguồn sáng.
- Bộ làm lát.
- 3 thấu kính bảo vệ dưới đầu cắt.
- Cáp dẫn tia quang học (Cáp quang).
- Tương thích với khí N2 và O2 (cắt).
- Hệ thống định vị gốc tự động.
- Bộ chọn khí phụ trợ.
- Cảnh báo phản xạ tự động.
- Đèn chiếu sáng khu vực làm việc.
- Bộ 5 vòi nhiều kích cỡ: 1.0mm, 1.2mm, 1.5mm, 2.0mm, 2.5mm, 3.0mm.
Thông Số Kỹ Thuật
| Công suất laser | Máy cắt laser fiber IPG 1000W |
| Nguồn laser | Bộ nguồn laser fiber IPG của Đức |
| Diện tích làm việc (D × R) | 3000mm x 1500mm |
| Bộ điều khiển CNC | FISCUT CypCut Thượng Hải |
| Đầu cắt laser | Raytools – Thụy Sĩ |
| Nguồn điện | AC380V±5% 50/60Hz (3 pha) |
| Tổng công suất điện | 14kW |
| Độ chính xác vị trí trục X, Y, Z | 0.03mm |
| Độ chính xác lặp lại trục X, Y, Z | 0.02mm |
| Tốc độ định vị tối đa trục X và Y | 72m/phút |
| Gia tốc | 2.1G |
| Tải trọng bàn làm việc tối đa | 1000kg |
| Chế độ lập trình bản vẽ | Nhập trực tiếp các định dạng AI, DWG, PLT, DXF |
| Trọng lượng máy | 5T |
| *** Lưu ý: Do sản phẩm được cập nhật liên tục, vui lòng liên hệ để nhận thông số kỹ thuật mới nhất *** | |
Giới hạn độ dày cắt
| Vật liệu | Giới hạn độ dày cắt |
| Thép cacbon | 12mm |
| Thép không gỉ | 6mm |
| Nhôm | 4mm |
| Đồng thau | 3mm |
| Đồng đỏ | 3mm |
Bộ phận chính
| Tên bộ phận | Ghi chú |
| Nguồn laser fiber | IPG (Đức)/1000W |
| Động cơ và bộ truyền động servo | DELTA (Đài Loan) |
| Trục vít me bi | HIWIN (Đài Loan) |
| Thanh dẫn hướng | HIWIN (Đài Loan) |
| Thanh răng | YYC (Đài Loan) |
| Đầu cắt laser | RAYTOOLS (Thụy Sĩ) |
| Bộ làm mát | TONG FEI (Trung Quốc) |
| Bộ điều khiển | FISCUT (Trung Quốc) |
| Van tỷ lệ khí | SMC (Nhật Bản) |
| Hộp giảm tốc | APEX (Đài Loan) |
Hình ảnh chi tiết

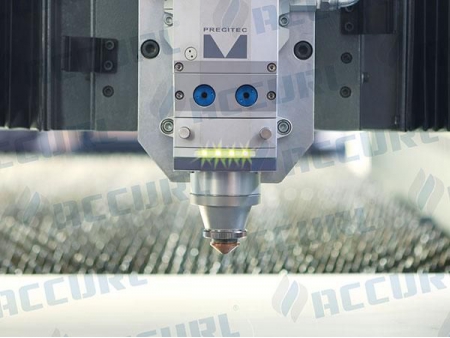

- Đầu cắt laser PRECITEC Đức

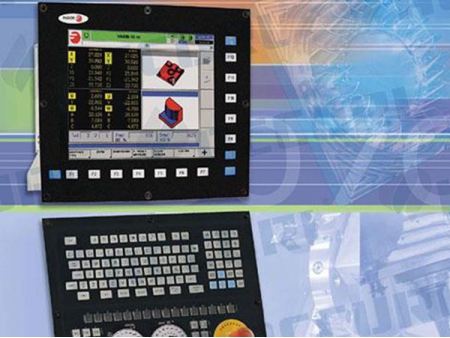

- Hệ thống CNC FAGOR 8060 Tây Ban Nha
- Động cơ và bộ truyền động servo FAGOR Tây Ban Nha
- Hệ thống truyền động thanh răng và bánh răng chính xác STOBER (Sản xuất tại Đức)
- Thanh dẫn hướng tuyến tính và thanh răng
- Khung máy được xử lý nhiệt
- Bàn chuyển phôi đôi tự động (Bàn con thoi)
