Máy Cắt Laser Fiber CNC Công Suất Lớn 1kW~6kW
Tải về
Dòng máy cắt laser fiber công suất lớn ACCURL eco-fiber 1kW–6kW được thiết kế cho cắt tốc độ siêu cao các vật liệu tấm mỏng và dày vừa. Hệ thống cắt tự động này xử lý hiệu quả các loại kim loại đen và kim loại màu với chi phí vận hành thấp, phù hợp cho sản xuất công nghiệp và gia công kim loại chính xác.
Đặc điểm
- Bộ điều khiển CNC FAGOR 8060 (Tây Ban Nha) dễ vận hành.
- Tính năng nổi bật:
Tốc độ định vị đồng thời tối đa: 160 m/phút.
Gia tốc: 25 m/s² (2.5G).
Độ chính xác: ±0.05 mm.
Tiết kiệm năng lượng với mức tiêu thụ điện giảm đáng kể.
Nguồn laser IPG YLS công suất 1kW–6kW. - Đầu cắt PRECITEC tích hợp phun khí chéo, cảm biến điện dung cao cấp.
- Thiết kế khép kín đảm bảo an toàn tối đa.
- Hệ thống trao đổi khí áp suất cao – thấp.
- Tối ưu sắp xếp cắt tự động (Automatic Nesting).
- Tính toán tự động thời gian và chi phí gia công.
- Kết nối mạng ngoại vi.
- Bộ hút khói và thu phế liệu tích hợp.
- Hệ thống van tỉ lệ kép cho điều chỉnh áp suất khí phù hợp từng vật liệu.
Thiết bị tiêu chuẩn
- Bộ điều khiển CNC FAGOR 8060

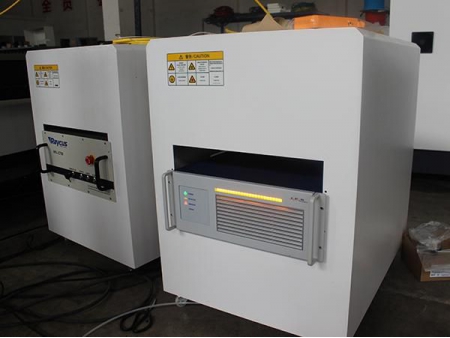

- Nguồn laser IPG YLS 1kW–6kW
- Bàn đổi phôi tự động (Shuttle Table)
- Hệ thống truyền động thanh răng – bánh răng (Rack & Pinion – Đức)
- Phần mềm CAD/CAM Radan hoặc Lantek
- Nguồn sáng
- Chiller làm mát
- 03 thấu kính bảo vệ dưới.
- 03 đầu nối gốm (Ceramic Nozzle Adapter).
- Hệ thống hiệu chỉnh vòi phun tự động.
- Thấu kính tiêu cự 5.9”.
- Hệ thống thu xỉ thông minh / băng tải phoi.
- Cáp quang truyền tia laser.
- Hoạt động với cả khí N₂ và O₂.
- Hệ thống căn chỉnh vị trí gốc.
- Bộ chọn khí phụ.
- Cảnh báo phản xạ tự động.
- Đèn chiếu sáng khu vực làm việc.
- Bộ 05 vòi cắt kích thước: 1.0mm, 1.2mm, 1.5mm, 2.0mm, 2.5mm, 3.0mm.
Thông Số Kỹ Thuật
| Model | ECO-FIBER 3015 / 1kW | |
| Bộ điều khiển CNC | FAGOR 8060 CNC System | |
| Trục X (Thanh răng & bánh răng) | 3000 mm | |
| Trục YThanh răng & bánh răng) ( | 1500 mm | |
| Trục ZTrục vít me bi) ( | 100 mm | |
| Khả năng cắt tối đa | Thép mềm | 10 mm |
| Thép không gỉ | 4 mm | |
| Nhôm | 3 mm | |
| Kích thước phôi gia công | 1525 x 3050 mm | |
| Tốc độ chạy nhanh (trục X và Y) | 105 m/min | |
| Gia tốc | 2.5G (25m/s2) | |
| Tốc độ vector | 148 m/min | |
| Độ chính xác định vị tuyệt đối | ± 0.08 mm | |
| Độ lặp lại (trục X và Y) | ± 0.03 mm | |
| Tải trọng tối đa | 2450 kg | |
| Hệ thống CNC hiệu suất cao | FAGOR 8060 – Thương hiệu Tây Ban Nha | |
| Nguồn laser | IPG YLS-2 kW – Thương hiệu Đức | |
| Động cơ/drive servo hiệu suất cao | FAGOR – Thương hiệu Tây Ban Nha | |
| Đầu cắt laser | PRECITEC – Thương hiệu Đức | |
| Hộp giảm tốc | STOBER – Thương hiệu Đức | |
| Model | ECO-FIBER 3015 / 2kW | |
| Bộ điều khiển CNC | FAGOR 8060 CNC System | |
| Trục X (Thanh răng & bánh răng) | 3000 mm | |
| Trục Y (Thanh răng & bánh răng) | 1500 mm | |
| Trục Z (Vít me bi) | 100 mm | |
| Khả năng cắt tối đa | Thép mềm | 16 mm |
| Thép không gỉ | 8 mm | |
| Nhôm | 6 mm | |
| Kích thước phôi gia công | 1525 x 3050 mm | |
| Tốc độ chạy nhanh (trục X và Y) | 105 m/min | |
| Gia tốc | 2.5G (25m/s2) | |
| Tốc độ vector | 148 m/min | |
| Độ chính xác định vị tuyệt đối | ± 0.08 mm | |
| Độ lặp lại (trục X và Y) | ± 0.03 mm | |
| Tải trọng tối đa | 2450 kg | |
| Hệ thống CNC hiệu suất cao | FAGOR 8060 – Thương hiệu Tây Ban Nha | |
| Nguồn laser | IPG YLS-2 kW – Thương hiệu Đức | |
| Động cơ/drive servo hiệu suất cao | FAGOR – Thương hiệu Tây Ban Nha | |
| Đầu cắt laser | PRECITEC – Thương hiệu Đức | |
| Hộp giảm tốc | STOBER – Thương hiệu Đức | |
| Model | ECO-FIBER 3015 / 3kW | |
| Bộ điều khiển CNC | Hệ thống CNC FAGOR 8060 | |
| Trục X (Thanh răng & bánh răng) | 3000 mm | |
| Trục Y (Thanh răng & bánh răng) | 1500 mm | |
| Trục Z (Vít me bi) | 100 mm | |
| Khả năng cắt tối đa | Thép carbon | 20 mm |
| Thép không gỉ | 10 mm | |
| Nhôm | 8 mm | |
| Kích thước phôi gia công | 1525 x 3050 mm | |
| Tốc độ chạy nhanh (trục X và Y) | 105 m/min | |
| Gia tốc | 2.5G (25m/s2) | |
| Tốc độ vector | 148 m/min | |
| Độ chính xác định vị tuyệt đối | ± 0.08 mm | |
| Độ lặp lại (trục X và Y) | ± 0.03 mm | |
| Tải trọng tối đa | 2450 kg | |
| Hệ thống CNC hiệu suất cao | FAGOR 8060 – Thương hiệu Tây Ban Nha | |
| Nguồn laser | IPG YLS-3 kW – Thương hiệu Đức | |
| Động cơ/drive servo hiệu suất cao | FAGOR – Thương hiệu Tây Ban Nha | |
| Đầu cắt laser | PRECITEC – Thương hiệu Đức | |
| Hộp giảm tốc | STOBER – Thương hiệu Đức | |
| Model | ECO-FIBER 3015 / 4kW | |
| Bộ điều khiển CNC | Hệ thống CNC FAGOR 8060 | |
| Trục X (Thanh răng & Bánh răng) | 3000 mm | |
| Trục Y (Thanh răng & Bánh răng) | 1500 mm | |
| Trục Z (Vít me bi) | 100 mm | |
| Khả năng cắt tối đa | Thép mềm | 25 mm |
| Thép không gỉ | 12 mm | |
| Nhôm | 10 mm | |
| Kích thước phôi gia công | 1525 x 3050 mm | |
| Tốc độ chạy nhanh (trục X và Y) | 105 m/ phút | |
| Gia tốc | 2.5G (25m/s2) | |
| Tốc độ vector | 148 m/ phút | |
| Độ chính xác định vị tuyệt đối | ± 0.08 mm | |
| Độ lặp lại (trục X và Y) | ± 0.03 mm | |
| Tải trọng tối đa | 2450 kg | |
| Hệ thống CNC hiệu suất cao | FAGOR 8060 – Thương hiệu Tây Ban Nha | |
| Nguồn laser | IPG YLS-4 kW – Thương hiệu Đức | |
| Động cơ/drive servo hiệu suất cao | FAGOR – Thương hiệu Tây Ban Nha | |
| Đầu cắt laser | PRECITEC – Thương hiệu Đức | |
| Hộp giảm tốc | STOBER – Thương hiệu Đức | |
| Model | ECO-FIBER 3015 / 6kW | |
| Bộ điều khiển CNC | Hệ thống CNC FAGOR 8060 | |
| Trục X (Thanh răng & Bánh răng) | 3000 mm | |
| Trục Y (Thanh răng & Bánh răng) | 1500 mm | |
| Trục Z (Vít me bi) | 100 mm | |
| Khả năng cắt tối đa | Thép mềm | 32 mm |
| Thép không gỉ | 16 mm | |
| Nhôm | 16 mm | |
| Kích thước phôi gia công | 1525 x 3050 mm | |
| Tốc độ chạy nhanh (trục X và Y) | 105 m/phút | |
| Gia tốc | 2.5G (25m/s2) | |
| Tốc độ vector | 148 m/phút | |
| Độ chính xác định vị tuyệt đối | ± 0.08 mm | |
| Độ lặp lại (trục X và Y) | ± 0.03 mm | |
| Tải trọng tối đa | 2450 kg | |
| Hệ thống CNC hiệu suất cao | FAGOR 8060 – Thương hiệu Tây Ban Nha | |
| Nguồn laser | IPG YLS-6 kW – Thương hiệu Đức | |
| Động cơ/drive servo hiệu suất cao | FAGOR – Thương hiệu Tây Ban Nha | |
| Đầu cắt laser | PRECITEC – Thương hiệu Đức | |
| Hộp giảm tốc | STOBER – Thương hiệu Đức | |
Hình ảnh chi tiết
