Máy Cắt Laser 3D Hai Trạm 16 Trục
Gia công hai đường cắt độc lập

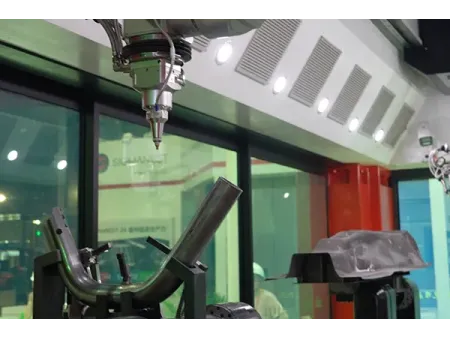

Phần lớn các hệ thống laser 3D 5 trục chỉ sử dụng một đầu cắt duy nhất, khiến các chi tiết ống phi tiêu chuẩn thường phải kẹp lại nhiều lần để hoàn tất quá trình gia công, từ đó có thể ảnh hưởng đến độ chính xác. Với hai đầu cắt độc lập, kết hợp cấu hình 16 trục và 4 trục quay ngoài, thiết bị cho phép gia công các chi tiết phức tạp chỉ trong một lần thiết lập. Nhờ hoàn tất toàn bộ quá trình cắt trong một lần gá, sai số định vị được giảm thiểu và độ chính xác cắt luôn được duy trì ổn định, nhất quán.
Điều khiển bám theo hai đường cắt tốc độ cao
Trong quá trình cắt laser, khoảng cách giữa đầu cắt và bề mặt vật liệu cần được duy trì không đổi. Khi độ cao bề mặt thay đổi, đầu cắt phải điều chỉnh theo ngay lập tức, nếu không chất lượng cắt sẽ bị ảnh hưởng. Hệ thống này sử dụng công nghệ điều khiển bám theo tốc độ cao FANUC (HSP), cho phép đầu cắt điều chỉnh vị trí tức thời theo sự thay đổi của bề mặt, giúp duy trì khe cắt ổn định trong suốt quá trình gia công.
Lập trình hiệu quả
- Vị trí tâm cắt laser và vị trí thực tế của chi tiết được mô phỏng trong phần mềm theo tỷ lệ 1:1, cho phép bắt đầu lập trình và thử nghiệm sớm hơn mà không cần chờ hoàn thiện đồ gá hoặc thực hiện quy trình định vị ba điểm mất thời gian khi lắp đặt.
- Chức năng tối ưu hóa đường chạy tự động được tích hợp vào quá trình lập trình 5 trục, giúp xử lý các rủi ro va chạm và giới hạn hành trình trục, đồng thời giảm độ phức tạp và nâng cao hiệu quả lập trình.
- Mô phỏng chuyển động tạo ra thể tích quét không gian, ghi lại quỹ đạo chuyển động của đầu cắt, đồ gá và các bộ phận liên quan. Điều này giúp nhận diện khu vực có nguy cơ giao thoa dễ dàng hơn và hỗ trợ thiết kế đồ gá phù hợp hơn với không gian gia công thực tế.
Thiết lập quy trình độc lập cho hai đường cắt
Hệ thống điều khiển hai kênh độc lập cho phép thiết lập riêng biệt từng đường cắt, với tối đa 30 bộ tham số cho mỗi kênh, giúp việc điều chỉnh quy trình trở nên đơn giản hơn khi điều kiện gia công thay đổi. Chức năng điều khiển dạng sóng công suất giúp hạn chế ba via ở các góc cắt và giảm nguy cơ quá nhiệt, từ đó duy trì chất lượng ổn định cho các hình dạng phức tạp. Mức gia công có thể điều chỉnh từ 1 đến 10, trong đó, mức cao hơn ưu tiên độ chính xác, mức thấp hơn cho phép tốc độ cắt nhanh hơn. Các mức gia công khác nhau cũng có thể được áp dụng trên cùng một ống, giúp cân bằng giữa tốc độ và độ chính xác theo yêu cầu cụ thể của từng đường cắt.
Gia công tự động hai trạm hiệu quả

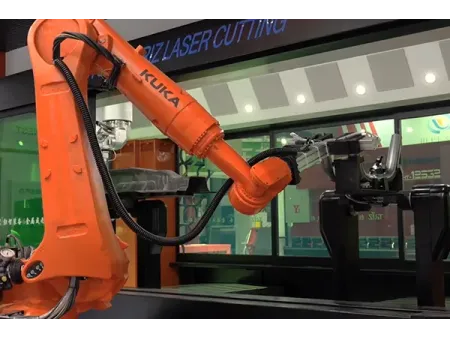

Hệ thống cấp và dỡ phôi bằng robot ở cấu hình hai trạm giúp thiết bị vận hành liên tục, giảm thao tác thủ công và rút ngắn thời gian nạp liệu.
