Máy Uốn Ống CNC Đa Trục
Máy uốn ống tốc độ cao dành cho ống kim loại sử dụng trong ngành ô tô, hàng không vũ trụ và công nghiệp, phù hợp với khoảng đường kính ống từ 30 mm đến 100 mm
Các máy uốn ống CNC đa trục này được thiết kế cho khả năng uốn chính xác sang trái và sang phải, đồng thời có thể tích hợp vào dây chuyền sản xuất tự động. Thiết bị cho phép chiều dài đoạn thẳng cuối sau lần uốn cuối cùng với độ chênh lệch giữ dưới 1.2D, qua đó giúp giảm mức tiêu hao vật liệu và tối ưu chi phí sản xuất tổng thể.
- Hệ thống điều khiển điện servo toàn phần, không sử dụng thủy lực, hỗ trợ vận hành hiệu quả, tiêu thụ năng lượng thấp và độ ồn thấp.
- Mô phỏng trực tuyến tự động tính toán đường uốn tối ưu và hỗ trợ tránh va chạm trong quá trình gia công.

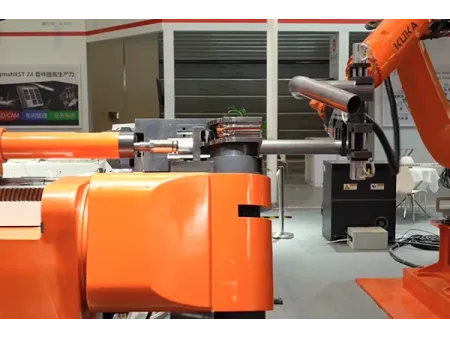

- Tự động nhận diện đường hàn, có thể tích hợp chức năng cấp và dỡ phôi để vận hành không người trực.
- Uốn hai đầu sang trái và phải với bán kính cố định hoặc biến thiên, cho phép uốn theo hướng ngang, hướng bên, hướng nghiêng và các hướng không gian phức tạp.
- Chức năng xả phế liệu ra ngoài, giúp giảm hao hụt vật liệu và nâng cao hiệu suất sử dụng vật liệu.
- Động cơ servo được trang bị bộ mã hóa tuyệt đối độ chính xác cao cho phép hoạt động tiếp tục sau khi khởi động lại nguồn mà không cần định vị lại.
- Hệ thống bus EtherCAT giúp truyền dữ liệu nhanh, đơn giản hóa đi dây và tối ưu bố cục điều khiển.
- Lập trình đơn giản và hiệu quả bằng cách nhập tọa độ XYZ và thông số dụng cụ, đồng thời hỗ trợ mô phỏng đồ họa đầy đủ quá trình uốn.
- Lực kẹp được điều khiển bằng servo và giám sát tự động, bảo đảm độ chính xác, khả năng lặp lại và độ tin cậy khi vận hành.
- Hệ thống bôi trơn cho khuôn ép và các bộ phận trục gá, giúp kéo dài tuổi thọ của các chi tiết hao mòn.
- Các chức năng điều khiển thông minh bao gồm mô phỏng quy trình, nhận diện đường hàn, giám sát lực kẹp, giám sát vận hành theo thời gian thực và bôi trơn tự động.
| Khối lượng (gồm bảng điều khiển) | Kích thước (D × R × C) | Màu sắc | Dải đường kính ống | Bán kính uốn tối đa (không bao gồm uốn chồng tầng) | Chiều dài vòng ống tối đa | Tốc độ cấp liệu tối đa | Tốc độ uốn tối đa | Tốc độ quay ống tối đa |
| 9000 kg | 4600 × 2400 × 2000 mm | Đen và trắng (sơn nhám) | 30–100 mm | 200 mm | 2300 mm | 700 mm/s | 70°/s | 300°/s |
| Tốc độ hành trình đầu uốn tối đa | Tốc độ quay đầu tối đa | Tốc độ đẩy hỗ trợ tối đa | Tốc độ đẩy phế liệu tối đa | Độ chính xác định vị lặp lại | Mô-men xoắn đầu ra uốn tối đa | ||||||
| 730 mm/s | 100°/s | 160 mm/s | 160 mm/s | Cấp liệu ±0,03 mm Chuyển động tuyến tính đầu uốn ±0,03 mm Đẩy hỗ trợ ±0,02 mm Đẩy phế liệu ±0,02 mm Góc uốn ±0,03° Quay đầu uốn ±0,03° Quay ống ±0,03° | 20,000 N·m | ||||||
| Lực cấp phôi tối đa | Lực kéo trục chính tối đa | Lực kẹp chính tối đa | Lực kẹp phụ tối đa | Lực đẩy hỗ trợ tối đa | Lực đẩy phế liệu tối đa | Góc uốn tối đa | Hành trình cấp phôi |
| 80 kN | 80 kN | 250 kN | 200 kN | 60 kN | 60 kN | 180° | 2050 mm |
| Hành trình di chuyển đầu uốn | Hành trình trục gá | Hành trình đẩy hỗ trợ | Hành trình đẩy phế liệu | Hành trình kẹp chính | Hành trình kẹp phụ | Tổng công suất động cơ |
| 1150 mm | 300 mm | 150 mm | 230 mm | 170 mm | 170 mm | 65 kW |

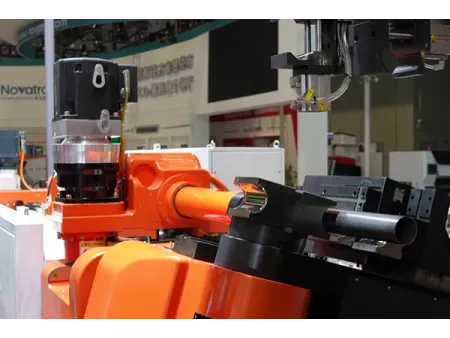

Máy uốn ống CNC bao gồm các bộ phận tay uốn, cụm quay ống, tay đẩy hỗ trợ và tay đỡ hỗ trợ, hệ thống đỡ ống, đầu uốn quay, cụm dịch chuyển đầu uốn, hệ thống trích xuất trục gá, xe cấp liệu ống, hệ thống kẹp ống, cụm đẩy phế liệu và hệ thống điều khiển tích hợp.
Hệ Điều Hành Phần Mềm
Hệ thống điều khiển được phát triển trên nền tảng Windows, bao gồm các chức năng như mô phỏng quy trình, tự động nhận diện đường hàn, giám sát lực kẹp, tự động cấp và dỡ phôi, tự động bôi trơn, cảnh báo bất thường, giám sát vận hành theo thời gian thực và hỗ trợ từ xa.
Các Bộ Phận Truyền Động
Hệ thống truyền động sử dụng vít me bi độ chính xác cao, bộ giảm tốc có độ rơ thấp và thanh dẫn hướng tuyến tính độ chính xác cao từ đó bảo đảm chuyển động chính xác và ổn định trong suốt quá trình vận hành.
Mô Phỏng Ảo
Mô phỏng trực tuyến giúp tính toán trước đường uốn tối ưu và hạn chế nguy cơ va chạm trong quá trình uốn.
Hệ Thống Điều Khiển Beckhoff
Hệ thống điều khiển Beckhoff, bao gồm máy tính điều khiển công nghiệp, bộ truyền động và động cơ servo.
Các Bộ Phận Phần Cứng Khác
Cáp dẫn và cáp xích kéo của Igus, linh kiện điện hạ thế của Schneider và tủ điện kín có điều hòa nhiệt độ.
Máy uốn ống đa trục tốc độ cao của chúng tôi được sử dụng để uốn 3D các loại ống bằng thép carbon, thép không gỉ, đồng và hợp kim nhôm trong nhiều ngành công nghiệp như ô tô, hàng không vũ trụ, thiết bị y tế, hóa dầu và thiết bị gia dụng.
Sản xuất ô tô, chủ yếu cho linh kiện khung gầm, khung xe máy và hệ thống ống xả
Sản xuất chế tạo cơ khí và công nghiệp, bao gồm đường ống kim loại, hệ thống thủy lực, hệ thống khí nén và đường ống điều hòa không khí
Được ứng dụng trong hàng không vũ trụ, hóa dầu, thiết bị y tế và sản xuất thiết bị gia dụng
