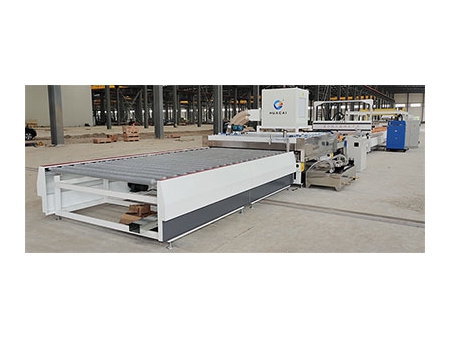

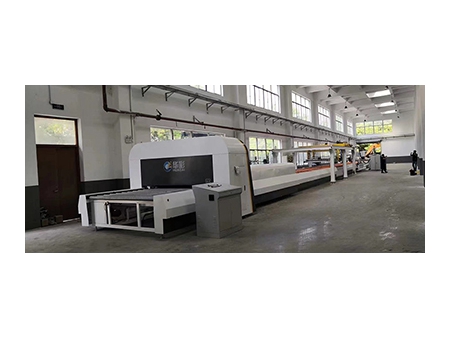

Dây chuyền sản xuất kính dán an toàn chống cháy

Tải về

Trang web: https://glasslinefactory.vn/1-2-fire-resistant-glass-laminating-line.html

Dây chuyền sản xuất kính dán chống cháy của Huacai có thể được sử dụng để sản xuất kính chịu nhiệt, kính chống cháy cách nhiệt, kính chống nắng. Độ dày của lớp chống cháy NanoSi có thể xuống đến 1 mm để giảm trọng lượng của cửa sổ kính chống cháy. Độ dày của lớp chống cháy NanoSi có thể lên đến 5 mm để đạt được hiệu quả dán nhiều lớp.

Thông số kĩ thuật

Model	FH1624	FH2040
Chiều rộng kính tối đa(mm)	1600×2400	2000×4000
Tổng chiều dài (m)	50	70
Nguồn cấp (V)	AC380	AC380
Tần số (Hz)	50	50
Tổng công suất (KW)	155	265

Thông tin thiết bị

Máy rửa kính, phần chuyển tiếp thứ nhất, thiết bị định vị tự động thứ nhất, máy dán tự động, phần chuyển tiếp thứ hai, thiết bị định vị tự động thứ hai, máy nâng hạ kính chân không tự động, phần chuyển tiếp thứ ba, Máy con lăn gia nhiệt ép kính, bàn bốc dỡ kính, hệ thống trộn vật liệu, hệ thống trộn và rót chất lỏng chống cháy, bàn nâng kính nghiêng, lò ủ rắn và xe đẩy, v.v.

1. Máy rửa kính ngang QX1600B
  Máy rửa kính QX1600B có kết cấu nằm ngang, bao gồm bộ phận nạp kính, rửa, làm khô và bốc dỡ, quạt gió, tủ điều khiển điện, v.v.
2. Chiều rộng kính tối đa: 1600 mm

  Kích thước kính tối thiểu: 400×400 mm

  Độ dày kín: 3～12 mm

  Tốc độ truyền tải: 1.0-5.0 m / phút
1. Phần chuyển tiếp đầu tiên, thứ hai và thứ ba
  Phần chuyển tiếp sử dụng kết cấu khung, bao gồm khung, hệ thống truyền động và hệ thống điều khiển điện.
2. Kích thước kính tối đa: 1600×3000 mm

  Kích thước kính tối thiểu : 400×400 mm

  Tốc độ truyền tải: 0.5～30.0 m / phút
1. Thiết bị định vị tự động
  Thiết bị định vị tự động có thiết kế nằm ngang, cấu tạo bởi khung máy, cơ cấu định vị, hệ thống truyền động, hệ thống khí nén, hệ thống điều khiển điện, v.v.
2. Kích thước kính tối đa: 1600×2400 mm

  Kích thước kính tối thiểu: 400×600 mm

  Tốc độ truyền tải: 0.5～30.0 m / phút
1. Máy dán tự động
  Máy dán tự động ngang với kết cấu bao gồm khung thân máy làm bằng vật liệu nhôm, bộ truyền động servo, hệ thống khí nén, hệ thống dán và hệ thống điều khiển điện.
2. Công suất băng tải: 2.2 kW

  Tốc độ dán của lớp keo dày 1mm: 8 m / phút

  Chiều cao: 900 mm
1. Thiết bị nâng hạ chân không
  Máy nâng hạ chân không tự động dạng cốc hút này được sử dụng để di chuyển kính, nó được cấu tạo bao gồm cần trục trên cao (đường di chuyển), cốc hút khí nén, hệ thống chân không và hệ thống điều khiển điện.
2. Kích thước kính tối đa: 1600×2400 mm

  Kích thước kính tối thiểu: 600×800 mm

  Độ lệch ép kính dán: ±0.5 mm
1. Máy ép kính con lăn nhiệt
  Máy con lăn gia nhiệt ép kính ngang bao gồm bộ phận gia nhiệt, bộ phận ép trục lăn, hệ thống truyền động, hệ thống điều chỉnh khoảng cách trục lăn và hệ thống điều khiển điện.
2. Công suất băng tải: 2.2kW

  Tốc độ truyền tải: 0.5～3.5 m / phút

  Chiều cao: 900 mm
1. Bàn nâng kính nghiêng
  Bàn nâng kính nghiêng có cấu tạo khung ngang và kết cấu bao gồm khung máy, bàn nghiêng, bánh xe định vị, hệ thống khí nén và hệ thống điều khiển điện, v.v..
2. >Áp suất cấp khí: 0.6～0.8 MPa

  Kích thước: 2400×1600×900 mm
