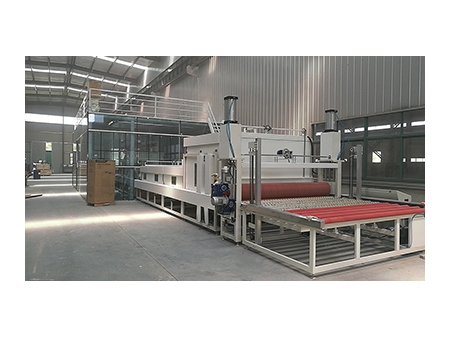

Dây chuyền sản xuất kính dán an toàn cong và phẳng

Tải về

Trang web: https://glasslinefactory.vn/1-1-2-curved-and-flat-laminated-glass-line.html

Dây chuyền sản xuất kính dán an toàn phẳng được thiết kế với điều khiển tích hợp hệ thống PLC, thiết kế quy trình hoạt động hợp lý, mức độ tự động hóa cao, vận hành dễ dàng, gắn kết tốt giữa các bộ phận khác nhau, ổn định, độ chính xác cao và đồng bộ tuyệt vời.

Dây chuyền sản xuất kính nhiều lớp này có thể sản xuất cả kính dán an toàn nhiều lớp phẳng và cong.

Thông số kĩ thuật

Kích thước kính tối đa	6000×2440 mm
Kích thước kính tối thiểu	400×400 mm
Độ dày kính	6～80 mm
Chiều dài kính	26200 mm
Nguồn cấp	AC380V 50HZ
Tổng công suất	178 KW

Thông tin thiết bị

Dây chuyền sản xuất kính dán an toàn phẳng này được cấu thành từ máy rửa và sấy kính, bàn xếp kính, thiết bị định vị kính tự động, máy nâng hút chân không tự động, băng tải chuyển tiếp, máy dán phim PVB (giá đỡ cuộn phim PVB), Máy ép kính con lăn nhiệt, v.v.

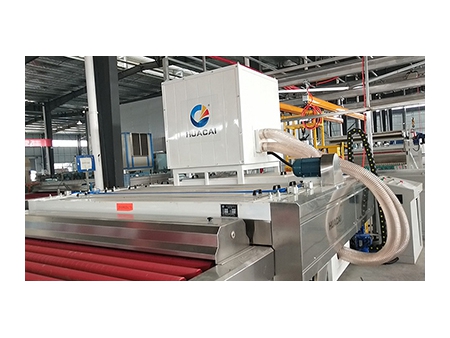

• 1. Máy rửa kính QX2500C-LOW-E có cấu tạo nằm ngang, bao gồm bộ phận nạp kính, rửa, sấy khô và dỡ hàng, quạt gió, tủ điều khiển điện, v.v.

• 1. Thiết bị định vị tự động HP1600

     Thiết bị định vị tự động có thiết kế nằm ngang, cấu tạo bởi khung máy, cơ cấu định vị, hệ thống truyền động, hệ thống khí nén, hệ thống điều khiển điện, v.v.
• 1. Máy nâng hạ chân không tự động dạng cốc hút này được sử dụng để di chuyển kính, nó được cấu tạo bao gồm cần trục trên cao (đường di chuyển), cốc hút khí nén, hệ thống chân không và hệ thống điều khiển điện.

• 1. Giá đỡ cuộn PVB

     Có thể tải đồng thời ba cuộn phim PVB với các thông số kỹ thuật khác nhau. Việc tháo và cuộn màng được vận hành thủ công. Việc thay đổi con lăn phim chính là thay thế trục cẩu.

• 1. Băng tải chuyển tiếp GD250

     Băng tải chuyển tiếp sử dụng kết cấu khung ngang và kết cấu bao gồm khung máy, hệ thống truyền động và hệ thống điều khiển điện.
     Khung máy được hàn bằng thép định hình và phun sơn phủ.
     Băng tải chuyển tiếp sử dụng băng tải xích với tốc độ vận chuyển có thể được điều chỉnh bởi VFD và hiển thị bằng màn hình kỹ thuật số.
• 1. Máy con lăn gia nhiệt ép kính bao gồm tủ điện và bộ phận truyền tải, gia nhiệt sơ bộ, ép sơ bộ, gia nhiệt lần 1, gia nhiệt thứ 2, gia nhiệt thứ 3, uốn kính, ép cuộn và bốc dỡ. Con lăn nâng hạ kính cong được trang bị ở bộ phận uốn cong và bộ phận bốc dỡ.
