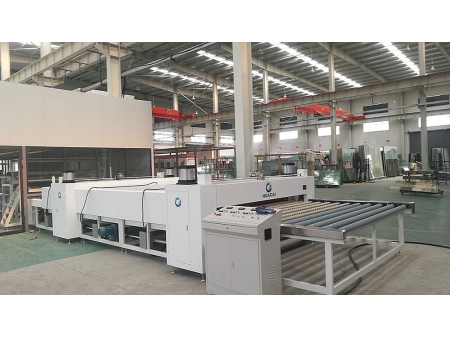

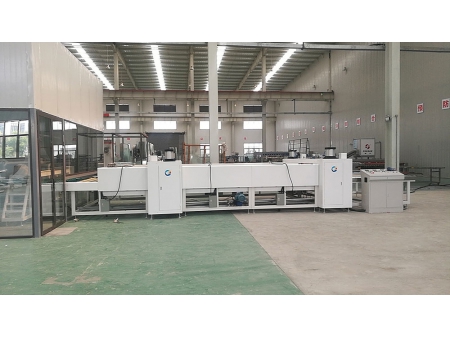

Dây chuyền sản xuất kính dán an toàn phẳng
Tải về
Thông số kĩ thuật
| Model | Kích thước kính tối đa(mm) | Chiều dài kính tối thiểu (mm) | Độ dày kính(mm) | Tổng công suất của Máy sưởi ống thạch anh (KW) | Năng suất(m²/8h) |
| 1600x6000 | 420 | 4-40 | 86 | 400 | |
| 2000x6000 | 420 | 4-80 | 114 | 520 | |
| 2500x6000 | 420 | 4-80 | 138 | 650 | |
| 2500x8000 | 420 | 4-80 | 156 | 800 | |
| 3000x6000 | 450 | 4-80 | 176.5 | 1300 | |
| 3300x15000 | 450 | 4-80 | 225 | 1600 |
Thông tin thiết bị
Dây chuyền sản xuất kính dán an toàn phẳng này được cấu thành từ máy rửa và sấy kính, bàn xếp kính, thiết bị định vị kính tự động, máy nâng hút chân không tự động, băng tải chuyển tiếp, máy dán phim PVB (giá đỡ cuộn phim PVB), Máy ép kính con lăn nhiệt, v.v.
-
- Máy rửa kính QX2500C-LOW-E có cấu tạo nằm ngang, bao gồm bộ phận nạp kính, rửa, sấy khô và dỡ hàng, quạt gió, tủ điều khiển điện, v.v.
-
- Thiết bị định vị tự động có thiết kế nằm ngang, cấu tạo bởi khung máy, cơ cấu định vị, hệ thống truyền động, hệ thống khí nén, hệ thống điều khiển điện, v.v.
Khung thân máy được hàn bằng vật liệu thép tiêu chuẩn với lớp sơn phủ bên ngoài.
Truyền động chính sử dụng băng tải xích, VFD và màn hình kỹ thuật số.
Bàn lắp ráp được trang bị cơ cấu nâng hạ khí nén và bánh xe đa năng. Các cạnh bàn được trang bị bánh xe định vị để định vị tấm kính.
- Thiết bị định vị tự động có thiết kế nằm ngang, cấu tạo bởi khung máy, cơ cấu định vị, hệ thống truyền động, hệ thống khí nén, hệ thống điều khiển điện, v.v.
-
- Máy nâng hạ chân không tự động dạng cốc hút này được sử dụng để di chuyển kính, nó được cấu tạo bao gồm cần trục trên cao (đường di chuyển), cốc hút khí nén, hệ thống chân không và hệ thống điều khiển điện
Áp suất chân không được kiểm soát bởi máy tạo chân không chính xác cao SMC.
- Máy nâng hạ chân không tự động dạng cốc hút này được sử dụng để di chuyển kính, nó được cấu tạo bao gồm cần trục trên cao (đường di chuyển), cốc hút khí nén, hệ thống chân không và hệ thống điều khiển điện
-
Giá đỡ cuộn PVB
Có thể tải đồng thời ba cuộn phim PVB với các thông số kỹ thuật khác nhau. Việc tháo và cuộn màng được vận hành thủ công. Việc thay đổi con lăn phim chính là thay thế trục cẩu.
-
Băng tải chuyển tiếp GD2500
Băng tải chuyển tiếp sử dụng kết cấu khung ngang và bao gồm khung máy, hệ thống truyền động và hệ thống điều khiển điện. Khung máy được hàn bằng thép định hình và phun sơn phủ.
Băng tải chuyển tiếp sử dụng băng tải xích với tốc độ vận chuyển có thể được điều chỉnh bởi VFD và hiển thị bằng màn hình kỹ thuật số.
-
- Máy ép kính con lăn nhiệt bao gồm tủ điện và bộ phận tải, gia nhiệt sơ bộ, trước khi ép (ổ đĩa cá nhân), gia nhiệt lần 1, gia nhiệt lần 2, ép cuộn (ổ đĩa cá nhân) và bộ phận bốc dỡ. Sau khi trải qua quá trình gia nhiệt, trước khi ép, làm nóng và ép, hai hoặc nhiều lớp kính cùng lớp màng PVB xen kẽ được liên kết với nhau để tạo thành một tấm kính dán an toàn nhiều lớp ban đầu. Con lăn cao su chịu nhiệt cao nhập khẩu có khả năng tạo áp lực đồng đều lên bề mặt kính nhiều lớp để loại bỏ bọt khí và đảm bảo hiệu quả kết dính hoàn hảo giữa các thành phần cấu thành.
-
- Lò hấp kính là thiết bị vô cùng cần thiết trong dây chuyền sản xuất kính. Nó kết hợp chắc chắn giữa các lớp kính và lớp nhựa xen kẽ thông qua quá trình gia nhiệt, điều áp và làm mát. Lò hấp kính bao gồm các bộ phận gia nhiệt, làm lạnh và giữ nhiệt. Lò hấp kính cũng được trang bị một hệ thống điều khiển thông minh.
