Máy Đột Dập Thủy Lực Đa Chức Năng
Tải về
NCM-168
Máy đột lỗ nhiều trạm dùng trong sản xuất cửa kim loại
Máy đột dập thủy lực đa chức năng NCM-168 được sử dụng để đột một bước nhiều loại lỗ như lỗ khóa, lỗ bản lề, lỗ lắp đặt và rãnh chấn trên khung cửa bằng thép và thép không gỉ, cũng như trên tấm cánh trước và tấm cánh sau của cánh cửa. Máy đột này có bệ máy và kết cấu xi lanh thủy lực độc lập, với lực đầu ra tối đa của xi lanh chính đạt 150 kN, có thể đáp ứng gia công nhiều loại lỗ và rãnh chấn theo nhu cầu, thực hiện đột tích hợp, từ đó giảm đáng kể chi phí nhân công.

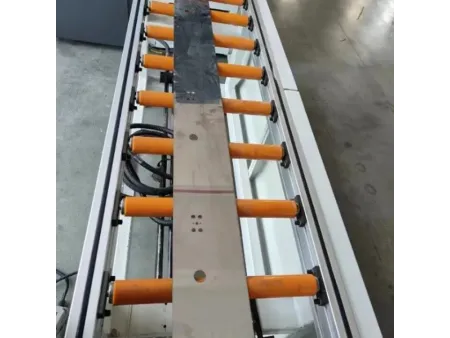

Mẫu sản phẩm
Ứng dụng
- Cửa an toàn/cửa chống trộm
- Cửa chống cháy
- Cửa y tế/cửa bệnh viện
- Cửa phòng sạch
Thông số kỹ thuật
| Lực đầu ra của xi lanh chính | 150kN |
| Áp suất thủy lực định mức | 25MPA |
| Số trạm đột | 2-7, có thể tùy chỉnh |
| Kích thước bàn làm việc | Tùy chỉnh theo kích thước khuôn |
| Công suất | 7.5/11kW, tùy theo cấu hình sản phẩm |
Tính năng
- Đột dập tích hợp cho phép tạo tất cả các lỗ trong một lần, giúp nâng cao hiệu suất sản xuất.
- Bệ máy sử dụng kết cấu độc lập, có thể điều chỉnh theo nhu cầu.
- Đột độc lập và điều khiển độc lập cho phép kết hợp linh hoạt theo yêu cầu.
Chi tiết
-
-
Khung máy
Khung đột sử dụng kết cấu độc lập, được liên kết với đế máy thông qua dẫn hướng vít, cho phép điều chỉnh khoảng cách theo nhu cầu. (Khi trang bị động cơ servo, có thể thực hiện điều chỉnh khoảng cách chính xác bằng CNC.)
Khung đột được cố định bằng vít, thao tác đơn giản và giúp tránh trượt/ xê dịch.
-
-
-
Cụm đột dập
1. Đột dập thủy lực cho lực đột lớn và bề mặt đột ít/không ba via.
2. Tất cả linh kiện thủy lực là hàng nhập khẩu hoặc thuộc các thương hiệu nội địa hàng đầu.
3. Mỗi trạm làm việc độc lập sử dụng kết cấu xi lanh thủy lực độc lập, cho phép điều khiển riêng từng trạm và tùy chỉnh tổ hợp đột theo nhu cầu. Ngoài ra, việc dùng xi lanh độc lập đảm bảo khi một xi lanh gặp sự cố sẽ không ảnh hưởng đến hoạt động của các trạm khác.
-
-
-
Khuôn đột
1. Khuôn đột đều làm từ vật liệu Cr12Mov, được gia công cắt dây sau khi tôi.
2. Khuôn đột dễ tháo lắp, thuận tiện cho việc thay khuôn về sau theo nhu cầu.
-
-
-
Hệ thống điều khiển điện
Hệ thống PLC cho phép tự cài đặt các trạm đột.
-
