Máy Ép Thủy Lực 4 Trụ HBP-500T/DDH
Tải về
Đặc điểm
- Ứng dụng mạch thủy lực van Cartridge TWOWAY tiên tiến của Đài Loan, ít hỏng hóc, đảo chiều êm, độ tin cậy cao.
- Xi lanh dầu làm từ thép hợp kim đúc được mài chính xác, đảm bảo hoạt động ổn định ở áp suất cao.
- 4 trụ chế tạo từ thép hợp kim cường độ cao, bề mặt mạ crôm cứng chống mài mòn.
- Bộ phận thủy lực và điện chính sử dụng thương hiệu nổi tiếng từ Nhật, Pháp, Đức, Đài Loan, đảm bảo hiệu suất ổn định.
- Bàn trượt di chuyển nhanh, năng suất cao.
- Thiết kế tốc độ dập điều chỉnh được, phù hợp với nhiều độ dày vật liệu kim loại và gia công dập sâu.
Độ tin cậy cao
- Hàng rào bảo vệ và khóa liên động an toàn, có bàn đạp đơn tay di động.
- Toàn bộ máy đạt tiêu chuẩn an toàn (EN292:1994, EN60204:1994, NR12), Cấp độ an toàn Level 4.
- Van an toàn thủy lực tích hợp, điều khiển dự phòng và giám sát động qua giao diện bảo mật.
- Bảo vệ bên phải: cửa thẳng đứng, kích hoạt khí nén, khung nhôm và tấm polycarbonate trong suốt.
Ứng Dụng
Tạo hình, dập, kéo, cắt mép chi tiết kim loại và phi kim.
Dập kéo/dập sâu và tạo hình tấm kim loại: đồ dùng bàn ăn, thiết bị nhà bếp, vỏ kim loại động cơ, vỏ thiết bị điện, đèn chiếu sáng…
Thông Số Kỹ Thuật
| Model(YL32/HP) | YL32-63 | YL32-100 | YL32-160 | YL32-200 | YL32-250 | YL32-250A | YL32-315 | ||
| Lực ép danh định | kN | 630 | 1000 | 1600 | 2000 | 2500 | 2500 | 3150 | |
| Lực đẩy | kN | 190 | 190 | 190 | 280 | 280 | 280 | 630 | |
| Lực hồi | kN | 120 | 165 | 210 | 240 | 400 | 400 | 600 | |
| Hành trình trượt | mm | 500 | 500 | 560 | 710 | 710 | 710 | 800 | |
| Hành trình đẩy | mm | 200 | 200 | 200 | 200 | 200 | 200 | 300 | |
| Chiều cao đóng khuôn tối đa | mm | 800 | 800 | 900 | 1120 | 1120 | 1120 | 1250 | |
| Tốc độ trượt | Không tải | mm/s | 100 | 120 | 100 | 120 | 130 | 160 | 100 |
| Ép | mm/s | 8-16 | 7-15 | 4-10 | 5-12 | 4-10 | 4-10 | 5-12 | |
| Hồi | mm/s | 85 | 90 | 70 | 95 | 60 | 60 | 60 | |
| Tốc độ đẩy | Đẩy | mm/s | 55 | 75 | 75 | 80 | 80 | 80 | 55 |
| Hồi | mm/s | 105 | 140 | 140 | 145 | 145 | 145 | 145 | |
| Bàn máy | LR | mm | 580 | 690 | 800 | 1000 | 1120 | 1800 | 1260 |
| FB | mm | 500 | 630 | 800 | 940 | 1000 | 1200 | 1160 | |
| Kích thước tổng thể | LR | mm | 2500 | 2500 | 2550 | 2650 | 2800 | 3600 | 3500 |
| FB | mm | 1430 | 1430 | 1430 | 1350 | 1400 | 1400 | 1500 | |
| Cao hơn mặt sàn | mm | 3220 | 3250 | 3210 | 3800 | 3950 | 4290 | 4600 | |
| Công suất động cơ chính | kW | 5.5 | 7.5 | 11 | 15 | 15 | 15 | 22 | |
| Khối lượng | kg | 2800 | 3700 | 6500 | 9000 | 10300 | 16000 | 14000 | |
| Model(HP) | YL32-315A | YL32-400 | YL32-500 | YL32-500A | YL32-500B | YL32-630 | YL32-630A | ||
| Lực ép danh định | kN | 3150 | 4000 | 5000 | 5000 | 2500×2 | 6300 | 6300 | |
| Lực đẩy | kN | 630 | 630 | 1000 | 1000 | 1000 | 1000 | 1000 | |
| Lực hồi | kN | 600 | 500 | 900 | 900 | 400×2 | 850 | 850 | |
| Hành trình trượt | mm | 800 | 800 | 900 | 900 | 900 | 900 | 900 | |
| Hành trình đẩy | mm | 300 | 300 | 350 | 350 | 350 | 350 | 350 | |
| Chiều cao đóng khuôn tối đa | mm | 1250 | 1250 | 1500 | 1500 | 1500 | 1500 | 1500 | |
| Tốc độ trượt | Không tải | mm/s | 90 | 100 | 100 | 100 | 150 | 100 | 130 |
| Ép | mm/s | 5-12 | 4-10 | 7-15 | 7-15 | 7-15 | 5-12 | 5-12 | |
| Hồi | mm/s | 60 | 70 | 80 | 80 | 90 | 85 | 85 | |
| Tốc độ đẩy | Đẩy | mm/s | 55 | 55 | 75 | 75 | 75 | 75 | 75 |
| Hồi | mm/s | 145 | 145 | 170 | 170 | 170 | 170 | 170 | |
| Bàn máy | LR | mm | 900 | 1250 | 1400 | 2200 | 2200 | 1600 | 2200 |
| FB | mm | 900 | 1250 | 1400 | 1600 | 1600 | 1600 | 1600 | |
| Kích thước tổng thể | LR | mm | 3150 | 3500 | 3900 | 4800 | 4800 | 4510 | 4900 |
| FB | mm | 1500 | 1600 | 2150 | 2250 | 2250 | 2250 | 2250 | |
| Cao hơn mặt sàn | mm | 4500 | 4850 | 5200 | 5700 | 5600 | 5400 | 5700 | |
| Công suất động cơ chính | kW | 22 | 22 | 2×22 | 2×22 | 2×22 | 2×22 | 2×22 | |
| Khối lượng | kg | 11000 | 16500 | 25500 | 35000 | 34000 | 33000 | 42000 | |
| Model(HP) | YL32-630B | YL32-800 | YL32-1000 | YL32-1000A | YL32-1600 | YL32-2000 | YL32-2000A | ||
| Lực ép danh định | kN | 3500×2 | 8000 | 10000 | 5000×2 | 2×8000 | 2×10000 | 6300×2 8000 | |
| Lực đẩy | kN | 1000 | 1000 | 1600 | 1600 | 1000×2 | 1600×2 | 1600×3 | |
| Lực hồi | kN | 450×2 | 1000 | 1370 | 900×2 | 2×2700 | 2×1300 | 850×2 720 | |
| Hành trình trượt | mm | 900 | 1000 | 1000 | 1000 | 1200 | 1300 | 1600 | |
| Lực đẩy | mm | 350 | 350 | 350 | 350 | 350 | 500 | 500 | |
| Chiều cao đóng khuôn tối đa | mm | 1500 | 1600 | 1600 | 1600 | 1800 | 1800 | 2000 | |
| Tốc độ trượt | Không tải | mm/s | 130 | 120 | 120 | 110 | 120 | 110 | 130 |
| Ép | mm/s | 5-12 | 5-12 | 5-12 | 5-12 | 4-9 | 4-9 | 4-9 | |
| Hồi | mm/s | 83 | 95 | 85 | 65 | 95 | 70 | 75 | |
| Tốc độ đẩy | Đẩy | mm/s | 75 | 95 | 75 | 75 | 70 | 60 | 65 |
| Hồi | mm/s | 170 | 170 | 150 | 150 | 160 | 160 | 135 | |
| Bàn máy | LR | mm | 2200 | 2200 | 1500 | 2500 | 2800 | 3200 | 4600 |
| FB | mm | 1600 | 1600 | 1500 | 1800 | 2000 | 2200 | 2600 | |
| Kích thước tổng thể | LR | mm | 4900 | 4800 | 4500 | 5100 | 5600 | 4500 | 6000 |
| FB | mm | 2250 | 2400 | 2400 | 2400 | 2600 | 3200 | 3600 | |
| Cao hơn mặt sàn | mm | 5600 | 5700 | 5700 | 6000 | 6200 | 7200 | 8000 | |
| Công suất động cơ chính | kW | 2×22 | 2×30 | 3×22 | 3×22 | 3×30 | 3×37 | 3×37 | |
| Khối lượng | kg | 40000 | 53000 | 53000 | 72000 | 110000 | 160000 | 250000 | |
Danh sách cấu hình
| No. | Item | Tiêu chuẩn | Nâng cao |
| 1 | PLC | Mitsubishi | Siemens |
| 2 | Động cơ bơm | WanNan/Thương hiệu hàng đầu Trung Quốc | Siemens/Rexroth |
| 3 | Bơm thủy lực | Anson/Đài Loan, Yuken/Nhật Bản | Siemens/Rexroth |
| 4 | Van an toàn (xả áp) | Rexroth/Đức | Atos/Ý, Rexroth |
| 5 | Van đổi hướng | Rexroth/Đức | Atos/Ý, Rexroth |
| 6 | Van tỉ lệ | Rexroth/Đức | Atos/Ý, Rexroth |
| 7 | Van cartridge | Jeou Gang/Đài Loan, SUN/Mỹ | SUN, Atos, Rexroth |
| 8 | Van nạp trước | TAI COLN/Đài Loan | Atos/Ý, Rexroth |
| 9 | Thiết bị điện | Schneider/Pháp | Schneider/Pháp |
| 10 | Màn chắn quang an toàn | LNTECH (có dấu CE) | LNTECH (có dấu CE) |
| 11 | Màn hình cảm ứng (HMI) | Weinview/Đài Loan | Siemens |
| 12 | Đồng hồ áp suất | SKON/Đài Loan | SKON/Đài Loan |
| 13 | Cụm phân phối thủy lực | Sản xuất tại Đài Loan | Sản xuất tại Đài Loan |
| Máy ép ACCURL không sử dụng linh kiện chất lượng thấp. | |||
Thông số kỹ thuật

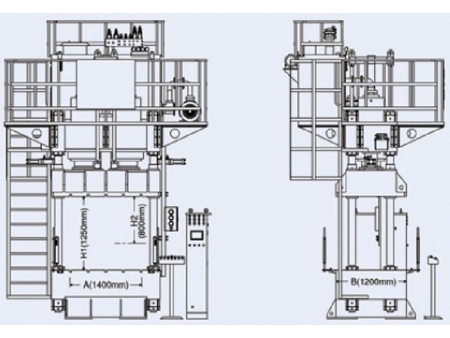

- H2 = Hành trình bàn trượt
- H1 = Chiều cao lắp đặt tối đa
- A = Rộng bàn
- B = Sâu bàn
- E = Khoảng sáng giữa các trụ
- F = Thông ngang
- G = Chiều cao bàn so với sàn
| STT | Thông số | Đơn vị | HBP-500T/DDH | |
| 1 | Áp suất xy lanh chính | Tấn | 500 | |
| 2 | Hành trình bàn trượt | H2 | mm | 900 |
| 3 | Chiều cao mở tối đa | H1 | mm | 1500 |
| 4 | Chiều cao mở tối thiểu | mm | 600 | |
| 5 | Sức ép đẩy | Tấn | 500 | |
| 6 | Hành trình đẩy | mm | 900 | |
| 7 | Tốc độ hạ nhanh bàn trượt | mm/s | 100 | |
| 8 | Tốc độ ép | mm/s | 0.2÷2 | |
| 9 | Tốc độ hồi bàn trượt | mm/s | 10÷50 | |
| 10 | Tốc độ nâng nhanh bàn dưới | mm/s | 30 | |
| 11 | Tốc độ hồi bàn dưới | mm/s | 100 | |
| 14 | Kích thước bàn (LR × FB) (A/B) | A/B | mm | 1250×1150 |
| 14 | Kích thước đệm (LR × FB) | mm | 800×800 | |
| 15 | Chiều cao bàn so với sàn (G) | -G | mm | 780 |
| 16 | Dung tích bồn dầu | L | 430 | |
| 17 | Công suất động cơ chính | kW | 22 | |
| 18 | Kích thước ngoài (D × R × C) | mm | 2850×2250×5350 | |
| 19 | Trọng lượng máy | Kg | 32500 | |
| 20 | Video vận hành máy | http://youtu.be/WrPoribRmLQ | ||
