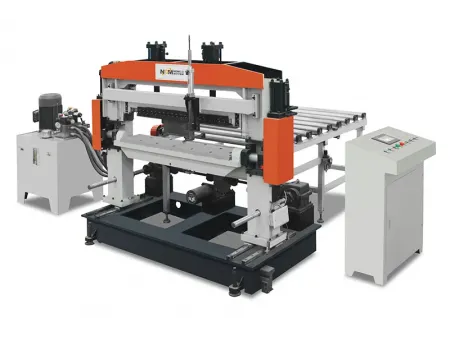

Máy Bo Vát Mép Thủy Lực
Tải về
NCM-110
Máy gấp mép tự động cho tấm cửa kim loại
Máy bo vát mép thủy lực NCM-110 phù hợp cho tấm cửa bằng thép và thép không gỉ, sử dụng công nghệ bo gấp mép hoàn toàn tự động để tạo hình phần đầu trên và đầu dưới của tấm mặt trước và mặt sau cánh cửa. Máy thực hiện gấp hai đầu của nhiều loại tấm cửa thép thông qua bo vát mép thủy lực với cụm khuôn tạo hình 2 khuôn ở hai bên. Thiết bị gia công tấm cửa kim loại này vận hành bo vát mép hoàn toàn tự động, tốc độ sản xuất tối đa lên đến 10m/phút. Chỉ với một máy, có thể hoàn thành công đoạn tạo hình cánh cửa.
- Trước khi tạo hình
- Sau khi tạo hình
- Phần trên
- Phần dưới
Ứng dụng
- Cửa an toàn/cửa chống trộm
- Cửa chống cháy
- Cửa y tế/cửa bệnh viện
- Cửa phòng sạch
Thông số kỹ thuật
| Độ dày vật liệu | 0.8-1.0mm |
| Chiều rộng vật liệu | 300-1200mm |
| Vật liệu áp dụng | Tôn mạ kẽm, thép cán nguội, thép cán nóng, tôn phủ màu, thép không gỉ |
| Phương thức thay khuôn | Thủ công/tự động (tùy chọn) |
| Phương pháp gấp mép | Gấp một chiều/gấp hai chiều (tùy chọn) |
| Tốc độ sản xuất | 8-10m/phút |
| Công suất chính | 5.5kW |
Tính năng
- Uốn mép tự động hoàn toàn cho phép một người vận hành nhiều máy.
- Vận hành tự động không yêu cầu khu vực lưu trữ vật liệu bổ sung.
- Một máy có thể hoàn thành việc tạo hình các cạnh của tấm cửa.
- Có thể thêm các chi tiết trang trí bằng tấm kim loại theo yêu cầu.
Chi tiết
-
-
Khung máy
Khung và dầm ngang được hàn bằng thép tấm Q235 và gia công bằng máy phay CNC kiểu giàn để đảm bảo độ chính xác và độ phẳng của sản phẩm.
-
-
-
Cụm ép
Cụm ép sử dụng kết cấu tay đòn xoay, khi đã kẹp thì vật liệu thì khó bị trượt lùi, đảm bảo độ chính xác của bề rộng gấp mép.
Bề rộng dụng cụ ép dễ điều chỉnh. Nếu trang bị động cơ servo, có thể thực hiện thay khuôn độc lập.
Cụm ép sử dụng tăng áp thủy lực cho lực ép lớn hơn và vận hành ổn định hơn.
-
-
-
Cụm gấp mép
Cụm gấp mép có thể tùy chọn lắp dụng cụ gấp một chiều (gấp từ dưới lên) hoặc gấp hai chiều (có thể gấp từ dưới lên và từ trên xuống).
Góc gấp mép có thể điều chỉnh bằng vít định vị, thuận tiện cho việc cân chỉnh.
Cụm gấp mép sử dụng truyền động thủy lực, cho lực lớn hơn và vận hành ổn định hơn.
-
-
-
Khuôn gấp mép
Khuôn gấp mép làm từ vật liệu Cr12Mov, đảm bảo tạo hình bằng một bước.
Khuôn có thể tùy chọn trang bị thêm dụng cụ 90° (chỉ gấp góc 90°) hoặc khuôn tạo hình (có thể gấp tạo hình trực tiếp bằng một bước), tăng tính linh hoạt.
-
-
-
Bàn ra liệu (Tùy chọn)
Bàn ra liệu có trang bị cơ cấu điều chỉnh chiều cao để điều chỉnh theo nhu cầu.
-
