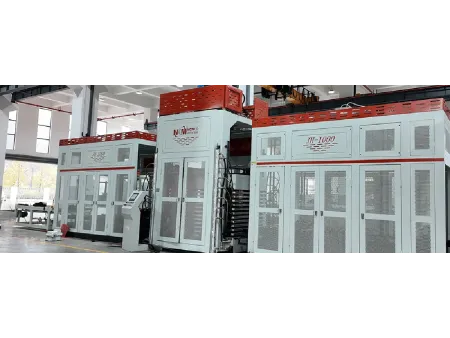

Máy Ép Nhiệt Nóng Cửa Thép Tự Động

Tải về

Trang web: https://metaldoormachine-vn.com/2-5-1-automatic-steel-door-hot-press-machine.html

NCM-1000

Máy ép nhiệt nóng dạng băng chuyền dùng để ép nhiệt dán tối đa 15 lớp tấm kim loại trong sản xuất cánh cửa thép

Phiên bản vỏ kim loại

Phiên bản tiêu chuẩn

Máy ép nhiệt nóng cửa thép tự động thực hiện quá trình ép nhiệt và liên kết tấm cánh cửa thông qua tuần hoàn môi chất dẫn nhiệt như nước nóng hoặc dầu truyền nhiệt. Nhiệt độ ép nóng có thể đạt 80-120°C nhằm đảm bảo liên kết bền chắc và tin cậy. Máy vận hành tự động hoàn toàn, cho phép một người vận hành nhiều máy cùng lúc. Thiết bị có thể ép dán từ 8 đến 15 lớp, đồng thời có thể tùy chỉnh số lớp dán và kích thước theo yêu cầu cụ thể.

Ứng dụng

• Cửa an toàn/cửa chống trộm
• Cửa chống cháy
• Cửa y tế/cửa bệnh viện
• Cửa phòng sạch

Thông số kỹ thuật

Số lớp dán	8-15 lớp, có thể tùy chỉnh
Độ mở tối đa	150mm
Cữ định vị	40-70mm, có thể tùy chỉnh
Phương pháp tạo rãnh	Trên/Dưới/Không (tùy chọn)
Nhiệt độ bàn ép	Nước nóng 80°C, dầu truyền nhiệt 120°C
Hiệu suất ép	(30-55) S/P
Môi chất dẫn nhiệt	Nước nóng, hơi nước, dầu truyền nhiệt
Tổng công suất	35-45kW (không bao gồm thiết bị gia nhiệt)
Hệ thống điều khiển	Delta/Siemens (tùy chọn)

Tính năng

• Có thể tự động hoàn toàn các công đoạn cấp phôi, phun trải keo, xả phôi, vận hành theo chu trình tuần hoàn độc lập.
• Tất cả quy trình có thể thực hiện ngay trên máy, không cần thêm khu vực phụ trợ và giảm tối đa thời gian dừng máy.

Quy trình sản xuất

• Băng tải cấp liệu
• Bệ nâng cấp liệu
• Máy ép nhiệt nóng
• Bệ nâng xả liệu
• Máy ép mép và băng tải
• Băng tải xả liệu

Chi tiết

• 1. Băng tải cấp liệu

     Sử dụng động cơ servo đảm bảo vận hành ổn định, chống nhiễu, hỗ trợ nhiều chế độ điều khiển.
     Con lăn làm từ vật liệu chất lượng cao (cao su, silicone, polyurethane) giúp giảm ồn, chịu tải tốt, vận hành trơn tru và chống mài mòn.
     Thân máy áp dụng quy trình hàn kéo giúp tăng độ ổn định các mối liên kết và kéo dài tuổi thọ thiết bị.

• 1. Bệ nâng cấp liệu

     Thân máy hàn từ tấm thép dày 7 mm, mặt bàn được gia công bằng phay giàn và toàn bộ thân máy được xử lý chống ăn mòn gỉ sét, phun sơn chống gỉ.
     Bệ nâng hạ tự động: tấm cánh cửa được đẩy bằng băng tải đai, không cần thao tác thủ công.

• 1. Máy ép nhiệt nóng

     Sử dụng bàn gia nhiệt Q235 có khả năng chịu lực tốt, gia nhiệt đồng đều hơn và tuổi thọ cao hơn.
     Trang bị hệ thống thủy lực tích hợp thế hệ mới, kèm hệ thống điều khiển bình tích áp.
     Ép dán nhiều lớp tấm thép phẳng kích thước lớn, hạn chế lo ngại cong vênh và biến dạng khi cán/ghép cánh cửa.
     Hệ thống làm mát cưỡng bức bằng gió giúp giảm nhiệt độ làm việc của hệ thống thủy lực.
     Hỗ trợ nhiều cấu hình môi chất gia nhiệt.

• 1. Bệ nâng xả liệu

     Thân máy hàn từ tấm thép dày 7 mm, mặt bàn được gia công bằng phay giàn và toàn bộ thân máy được xử lý chống ăn mòn gỉ sét, phun sơn chống gỉ.
     Bệ nâng hạ tự động: tấm cánh cửa được đẩy bằng băng tải đai, không cần thao tác thủ công.
     Chức năng lấy phôi sử dụng băng tải đai và phương thức giữ-lấy tấm cửa.

• 1. Máy ép mép

     Thân máy được áp dụng phương pháp hàn kéo giúp tăng độ ổn định liên kết và kéo dài tuổi thọ.
     Xi lanh tích hợp giúp hạn chế rò rỉ dầu khi vận hành trong thời gian dài.

• 1. Hệ thống điều khiển điện

     Toàn bộ máy ép cửa kim loại được điều khiển bằng hệ thống PLC, tùy chọn Delta/Siemens/Mitsubishi, v.v.

Giải pháp thiết kế theo yêu cầu cho lĩnh vực sản xuất cửa kim loại
