Máy Tạo Cấu Trúc Sợi JGT1000D

Tải về

Trang web: https://textilemachine-vn.com/false-twist-texturing-machine-double-end-1-4.html

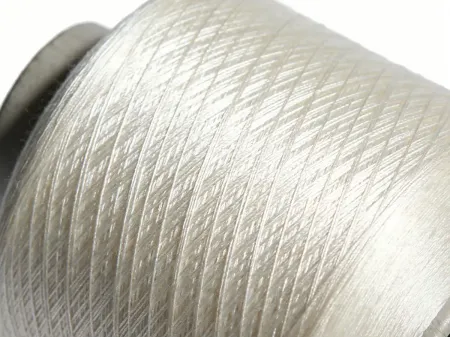

Được thiết kế cho sản xuất sợi Polyester DTY (sợi kéo giãn), dòng máy tạo cấu trúc sợi này xử lý sợi Polyester POY thông qua quá trình kéo giãn và tạo cấu trúc xoắn giả để sản xuất DTY độ co giãn thấp. Máy phù hợp với các loại sợi lên đến 600D và được thiết kế cho nhu cầu sản xuất sản lượng cao.

Để đạt được điều này, máy được bổ sung hai giá cấp sợi và một bộ xoắn giả phụ, cho phép sợi xoắn S và sợi xoắn Z được cấp vào và xử lý đồng thời tại từng vị trí cọc. Nhờ đó, hai loại sợi có thể được kết hợp trực tiếp trong một bước để tạo ra sợi không mô-men xoắn. So với phương pháp thông thường là sản xuất sợi riêng biệt rồi mới ghép lại ở công đoạn sau, cấu hình này có thể giúp tăng gấp đôi sản lượng.

Ứng Dụng

Phù hợp cho xử lý hai đầu sợi đối với các loại sợi từ 50D đến 300D, được sử dụng trong sản xuất quần jean và quần thể thao.

Thông Số Kỹ Thuật

Số cọc		240	264	288	312
Số khoang		10	11	12	13
Công suất lắp đặt (kW)	Truyền động chính	158.8	191.7	216	237.3
	Gia nhiệt trên	80	88	96	104
	Gia nhiệt dưới đơn	24	26.4	28.8	31.2
	Gia nhiệt dưới kép	32	35.2	38.4	38.4
	Công suất phụ trợ	Khoảng 6
	Tổng công suất (với gia nhiệt dưới đơn)	268.8	312.1	346.8	369.8
Kích thước (mm)	Giá 3 đầu sợi (khu vực đơn)	19000×13800×5730	20440×13800×5730	21880×13800×5730	23320×13800×5730
Kích thước (mm)	Giá cấp sợi xoay	19000×8500×5730	20440×8500×5730	21880×8500×5730	23320×8500×5730

Khoảng cách cọc		110mm
Tốc độ cơ khí tối đa		1000m/phút
Vật liệu/phạm vi chi số sợi áp dụng		Polyester/55–333 dtex×2
Khoảng cách khoang		1440mm
Phương pháp tạo cấu trúc xoắn giả		Kiểu đĩa xếp chồng cọc điện hai tầng (xoắn giả ma sát)
Kích thước đĩa ma sát		Ø52 (Ø52.5)×9mm
Tốc độ tối đa của bộ xoắn giả		18000 vòng/phút
Hướng xoắn		Một tầng xoắn S một tầng xoắn Z
Bộ gia nhiệt chính (Bộ gia nhiệt tạo cấu trúc)		Gia nhiệt pha hơi biphenyl, 2000 mm
Bộ gia nhiệt phụ (Bộ định hình nhiệt)		Gia nhiệt pha hơi biphenyl, 1460 mm (tùy chọn gia nhiệt dưới kép))
Phạm vi nhiệt độ bộ gia nhiệt tạo cấu trúc		160–250 ℃
Phạm vi nhiệt độ bộ gia nhiệt định hình		160-250℃ (Nhiệt độ thấp 100–160℃)
Chiều dài tấm làm mát		1100mm (Làm mát tự nhiên)
Đường kính con lăn ma sát		Ø100mm
Đường kính con lăn cấp sợi		Ø75mm
Đường kính con lăn tra dầu		Ø75mm
Kích thước tối đa của cuộn POY cấp vào		Ø435×250mm
Kích thước tối đa của cuộn thành phẩm		Ø250×250mm
Trọng lượng cuộn tiêu chuẩn		5kg
TKích thước ống giấy cuộn sợi		Ø69×Ø57×290mm

Bộ Phận Chính

Bố Cục Lắp Đặt

Giá cấp sợi

Cuộn POY

Bộ tạo mạng đan xen sơ bộ

Dao cắt sợi

Con lăn W1

Thanh đẩy sợi

Bộ chặn xoắn

Bộ gia nhiệt trên

Tấm làm mát

Bộ xoắn giả

Con lăn W2

Bộ tạo mạng đan xen

Bộ gia nhiệt dưới

Con lăn W3

Cảm biến sợi

Con lăn tra dầu

Con lăn ma sát

Trống rãnh

Ống hút

Xe đẩy

Con lăn W2X

Cảm biến sợi

Bố Cục Nền
