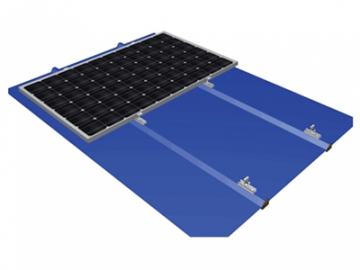

Hệ thống giá đỡ pin mặt trời trên mái kim loại (kẹp Klip-Lok)

Tải về

Trang web: https://railfasteners.vn/2-4-kpo-clamp-rail-fastening-system.html

Hệ thống giá đỡ pin mặt trời cho mái kim loại được làm từ hợp kim nhôm với độ chịu ăn mòn cao. Chúng tôi có số lượng lớn kẹp Klip-Lock khác nhau để lựa chọn cho phù hợp với nhiều kiểu mái khác nhau. Kẹp được lắp đặt sẵn nhằm giảm thời gian lắp ráp và giảm độ khó, do vậy giúp khách hàng giảm được tổng chi phí.

Cho mái kim loại
Góc lắp đặt: 5~15°
Tấm pin mặt trời phù hợp: tấm pin có khung và không có khung
Hướng lắp pin: Lắp đặt phương ngang hoặc phương dọc
Chất lượng & Bảo hành

Thành phần hệ thống

Kẹp Klip-Lok số 27
Kẹp đầu
Kẹp giữa
Ray đối xứng

Thông số kỹ thuật

Tên sản phẩm	Kẹp Klip-Lok	Tiêu chuẩn thiết kế	AS/NZS 1170 , DIN 1055 ,JIS C8955 2017 ,
Vị trí lắp đặt	Mái dốc		Tiêu chuẩn quốc tế, mã code IBC 2009
Cơ sở lắp đặt	Mái kim loại		Tiêu chuẩn California, mã code CBC 2010
Góc lắp đặt	0-15°	Vật liệu thô	Q235B (Mã kẽm nhúng nóng ) , Al6005-T5 (Oxy hóa a nốt bề mặt ）
Tốc độ gió	60m/s	Vật liệu ngàm giữ	Thép chống gỉ & hợp kim kẽm -niken SUS304 &Mã kẽm nhúng nóng
Khả năng chịu tuyết	1.6KN/m2	Vật liệu của Cho mái kim loại dốc lắp đặt	Al6005-T5 (Oxy hóa a nốt bề mặt ）
Tấm pin mặt trời phù hợp	Tấm pin có khung và không có khung	Màu sắc cột	Bạc tự nhiên hoặc theo yêu cầu khách hàng
Hướng lắp pin	Lắp đặt phương ngang hoặc phương dọc	Thời hạn bảo hành	15 năm

Chứng nhận kỹ thuật

Test TUV
Bằng sáng chế
Chứng nhận AS NZS 1170
Phân tích vật liệu SGS
Chứng nhận ISO 9001
SAAEA

Kẹp tùy chọn

Kẹp Klip-Lok số18
Kẹp Klip-Lok số 22
Kẹp Klip-Lok số 23
Kẹp Klip-Lok số 25
Kẹp Klip-Lok số 27
Kẹp Klip-Lok số 28
Kẹp Klip-Lok số 29
Kẹp Klip-Lok số 406/700
Kẹp Klip-Lok Ⅲ
Kẹp Klip-Lok Higher Ⅲ(YG)
Kẹp Klip-Lok Số 700
Kẹp Klip-Lok đa chức năng
Kẹp Klip-Lok đa chức năng Ⅵ
Kẹp Klip-Lok đa chức năng V
