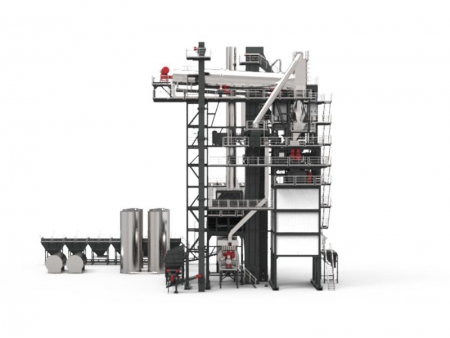

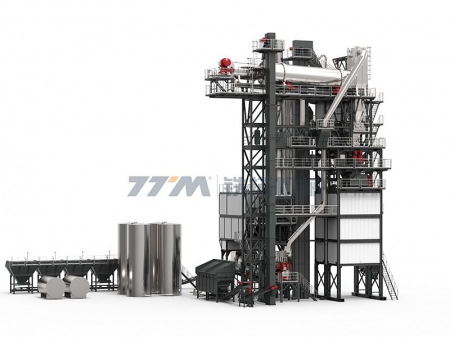

Trạm tái chế bê tông nhựa nóng tích hợp, Seri TS
Tải về
Phạm vi công suất: 80-320 (tấn/h)
Bởi máy trộn được lắp đặt bên dưới hệ thống cân RAP, có nghĩa là vật liệu RAP được cân trước khi trộn với vật liệu thô, do đó nó có thể giải quyết các vấn đề tắc nghẽn vật liệu có thể xảy ra trong máng cấp liệu hoặc băng tải RAP. Thiết kế cấu trúc tích hợp mang lại cấu hình tối ưu của hệ thống hút bụi và máy trộn, cải thiện đáng kể hiệu quả sản xuất.
Thông số kĩ thuật
| Model | | | | ||||
| Dung lượng cốt liệu nguyên chất (tấn/h) | 80 | 120 | 160 | 160 | 160 | 240 | 320 |
| Công suất vật liệu RAP (tấn / h) | 48 | 80 | 80 | 120 | 120 | 160 | 160 |
| Tỷ lệ RAP khuyến nghị | 40% | 50% | 33% | 50% | 37.50% | 50% | 40% |
| Dung tích của cốt liệu thô với RAP (tấn / h) | 100-120 | 140-160 | 200-240 | 200-240 | 280-320 | 280-320 | 360-400 |
| Cốt liệu nguyên chất | |||||||
| Bộ cấp lạnh | Số lượng thùng cấp lạnh có thể được cấu hình theo nhu cầu của khách hàng | ||||||
| Số lượng phễu | 4 | 4 | 5 | 5 | 6 | 6 | 6 |
| Dung tích của phễu đơn (m³) | 8 | 8 | 8 | 8 | 15 | 15 | 15 |
| Model máy sấy tang trống | GT 100 | GT 120 | GT 140 | GT 160 | GT 240 | GT 240 | GT 320 |
| Đường kính máy sấy tang trống (m) | 1.75 | 1.95 | 2.25 | 2.25 | 2.5 | 2.5 | 2.7 |
| Chiều dài máy sấy tang trống (m) | 7 | 8 | 9 | 9 | 10 | 10 | 10 |
| Đầu đốt máy sấy | Tùy chọn: dầu diesel, dầu diesel dầu nặng, bột than, khí tự nhiên, dầu khí (theo yêu cầu của khách hàng) | ||||||
| Công suất đầu đốt (MW) | 9.8 | 14.8 | 19.7 | 19.7 | 29.6 | 29.6 | 39.4 |
| Hệ thống hút bụi | Gió xoáy túi lọc | ||||||
| Khu vực lọc của túi lọc(m²) | 510 | 650 | 920 | 920 | 1200 | 1200 | 1500 |
| Số lượng thùng nóng | 4 | 5 | 6 | ||||
| Thể tích thùng nóng (m³) | 12 | 25 | 28 | 50 | |||
| Năng suất trộn (kg) | 1500 | 2000 | 3000 | 4000 | 5000 | ||
| Truyền động của máy trộn | Hộp số đôi với đồng bộ hóa bánh răng | ||||||
| Bảo quản nhựa đường thành phẩm | Chứa dưới / chứa bên | ||||||
| Thể tích của thùng chứa dưới (t) | 100 | 200/300 | 200/300/400 | ||||
| Thể tích của thùng chứa bên (t) | 100/200 | 200/300/400 | |||||
| Vật liệu RAP | |||||||
| Model máy sấy tang trống | RGT64 | RGT80 | RGT80 | RGT120 | RGT120 | RGT160 | RGT160 |
| Đường kính máy sấy tang trống (m) | 1.8 | 2.25 | 2.5 | ||||
| Chiều dài máy sấy tang trống (m) | 8 | 8 | 10 | 12 | |||
| Đầu đốt máy sấy | Tùy chọn: dầu diesel, dầu diesel dầu nặng, bột than, khí tự nhiên, dầu khí (theo yêu cầu của khách hàng) | ||||||
| Công suất đầu đốt (MW) | 5.9 | 9.8 | 14.8 | 19.7 | |||
| Buồng đốt (đường kính × chiều dài) | Ø1.6×3.8 | Ø1.8×4.2 | Ø2×4.2 | ||||
| Lưu trữ RAP (t) | 8 | 10 | |||||
| Máy trộn RAP | Tùy chọn | ||||||
| Công suất của máy trộn RAP (kg) | 600 | 1000 | 1500 | 2000 | |||
| Xử lý khí thải | Đốt thứ cấp trong máy sấy vật liệu nguyên chất | ||||||
| Cấp liệu RAP cho máy trộn | Máng cấp liệu hoặc băng tải | ||||||
| Tổng công suất (kW) | 90 | 110 | 160 | 160 | 185 | 185 | 200 |
